2 Installation
Ne connectez pas les fils du panneau avant aux modules d'alimentation à courant de
sortie élevé. Étant donné que les bornes de connexion du panneau avant présentent
un courant nominal maximal de 20 A, elles ne peuvent pas être utilisées pour des
modules d'alimentation à courant élevé.
Les connexions à courant élevé (> 20 A) sont effectuées au moyen des ports d'accès du panneau
arrière du châssis principal. Ces ports comportent une fine membrane en caoutchouc qui peut être
percée à l'aide des fils de charge.
Les fils de charge et de détection fournis par l'utilisateur doivent être utilisés pour connecter les prises
des connecteurs de sortie et de détection sur le module d'alimentation à courant élevé. Le connecteur
de détection est fourni avec les cavaliers installés pour la détection locale.
Étape 1. Acheminement des fils de charge à travers le panneau arrière.
Enfoncez les fils de charge à courant élevé dans le port d'accès du panneau arrière. Si vous utilisez la
fonctionnalité de détection à distance, acheminez les fils de détection dans le deuxième port d'accès.
Torsadez chaque paire de fils.
Étape 2.Connexion des fils au module d'alimentation.
Connectez les fils de charge au connecteur de sortie du module d'alimentation comme cela est
indiqué. Connectez les fils de détection distante aux bornes +S et -S dans le connecteur de détection.
Les bornes +LS et -LS sont SEULEMENT utilisées pour des connexions de détection
locale aux bornes +S et -S. Ne connectez pas les broches +LS et -LS d'une autre
façon.
Étape 3. Fin de l'installation.
Placez tous les faisceaux de fils inutilisés dans l'anneau de retenue situé entre les modules
d'alimentation et le panneau avant. Reposez les couvercles supérieur et inférieur. Remettez les
couvercles en place et serrez les vis de blocage.

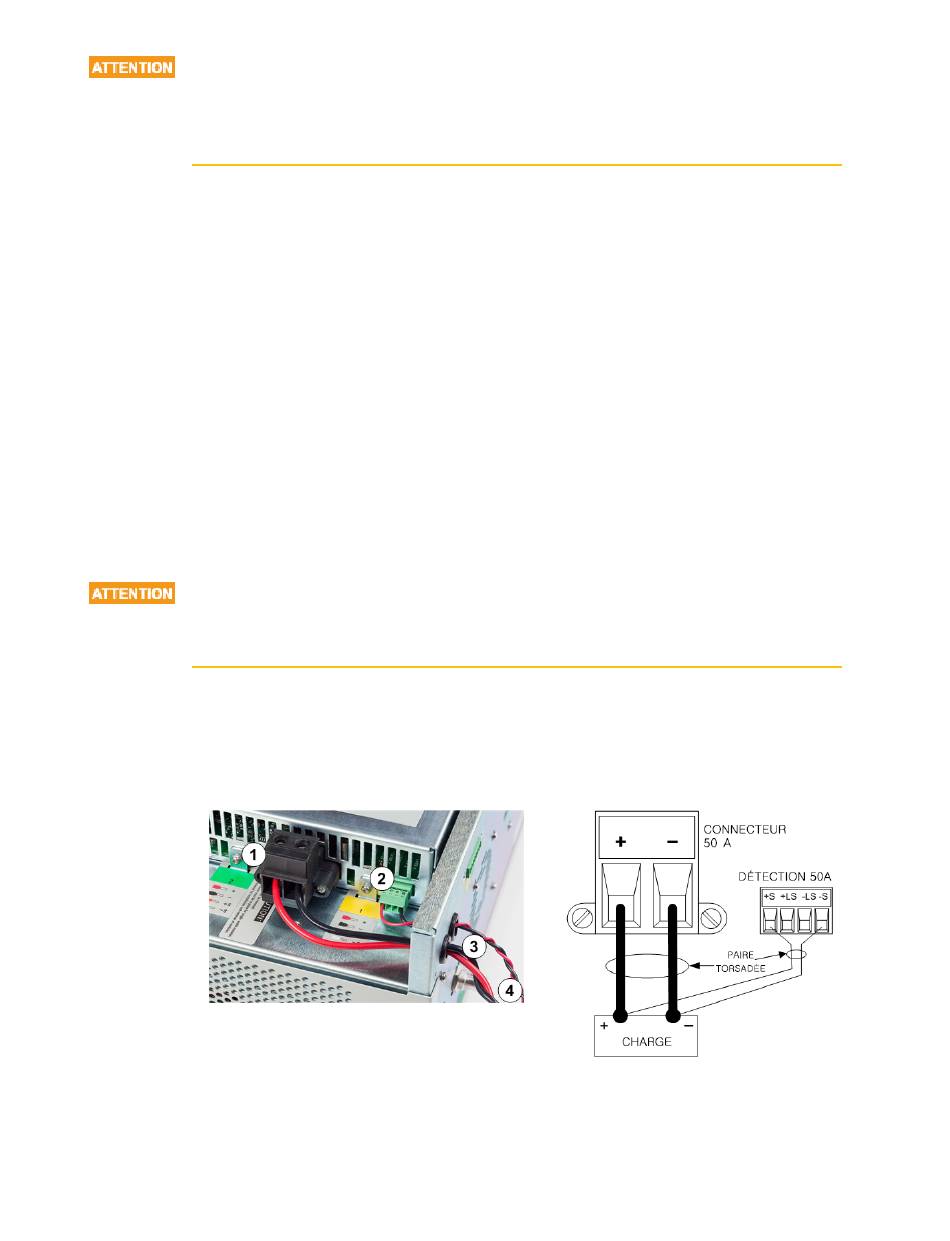

1. Connecteur
de sortie de 50 A
2. Connecteur
de détection
3. Fils torsadés
4. Vers la charge
60
Guide d'utilisation du modèle Keysight N6705C
