Calcolo della pre-pressione del serbatoio di espansione
La pre-pressione (Pg) dipende dalla differenza di altezza massima
dell'installazione (H) ed è calcolata con la formula seguente:
Pg=(H/10+0,3) bar
Controllo del massimo volume d'acqua consentito
Per determinare il massimo volume d'acqua consentito nell'intero
circuito, attenersi alla procedura riportata di seguito:
1

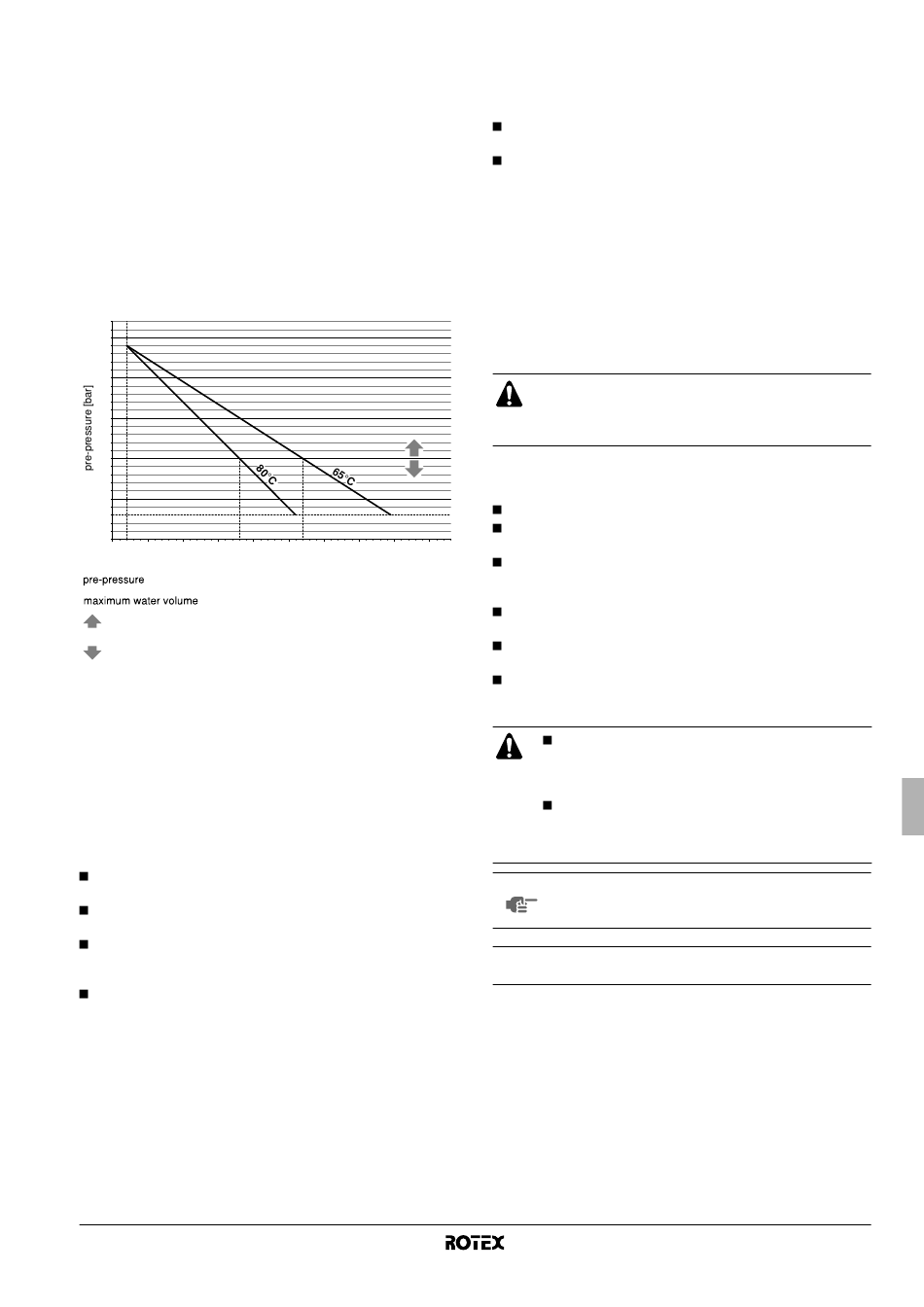

Utilizzando il grafico riportato di seguito, determinare il massimo
volume d'acqua consentito in base alla pre-pressione calcolata
(Pg).
2
Verificare che il volume di acqua totale nell'intero circuito
idraulico sia inferiore a questo valore.
In caso contrario, il serbatoio di espansione all'interno dell'unità
interna è troppo piccolo per l'installazione.
2.5
2
1.5
1
0.5
0.3
0.0
0 20
50
100
150
200
maximum water volume [l]
= pre-pressione
= massimo volume d'acqua
= aumentare il volume del serbatoio di
pre-pressione
= diminuire il volume del serbatoio di
pre-pressione
Esempio 1
L'unità interna viene installata 5 m al di sotto del punto più alto del
circuito idraulico. Il volume di acqua totale nel circuito idraulico è
100 l.
In questo esempio, non sono richieste azioni o regolazioni.
Esempio 2
Un'unità interna viene installata nel punto più alto del circuito
idraulico. Il volume di acqua totale nel circuito idraulico è 380 l.
Risultato:
380 l è maggiore di 180 l o 270 l, pertanto la pre-pressione deve
essere diminuita (vedere la tabella precedente).
La pre-pressione richiesta è la seguente:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
Il massimo volume d'acqua corrispondente può essere letto dal
grafico: circa 380 l di acqua in uscita a 65°C e circa 250 l di
acqua in uscita a 80°C.
Nel caso dell'acqua in uscita a 65°C, il volume d'acqua totale
(380 l) non supera il massimo volume d'acqua (380 l), pertanto il
serbatoio di espansione è sufficiente per l'installazione.
Nel caso dell'acqua in uscita a 80°C, il volume d'acqua totale
(380 l) supera il massimo volume d'acqua (250 l) del serbatoio
di espansione, pertanto è necessario installare un ulteriore
serbatoio di espansione.
RKHBRD011~016AAV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW55786-1
250
300
350
400
450
Impostazione della pre-pressione del serbatoio di
espansione
Nel caso sia necessario modificare la pre-pressione predefinita del
serbatoio di espansione (1 bar), attenersi alle seguenti linee guida:
Utilizzare solo azoto secco per impostare la pre-pressione del
serbatoio di espansione.
Un'impostazione inadeguata della pre-pressione del serbatoio di
espansione può provocare malfunzionamenti del sistema. Di
conseguenza, la pre-pressione deve essere regolata da un
installatore qualificato.
Per impostare la pre-pressione del serbatoio di espansione, è
necessario rimuovere il quadro elettrico dall'unità. Per ottenere
istruzioni in merito, consultare il capitolo "Apertura dell'unità" a
pagina 34.

Collegamento del circuito idraulico

È necessario effettuare i collegamenti idraulici. Le posizioni dei
collegamenti degli attacchi dell'acqua in ingresso e in uscita sull'unità
interna sono indicate nel capitolo "Componenti principali" a pagina 6.
Fare attenzione a non deformare le tubazioni dell'unità
esercitando una forza eccessiva durante i collegamenti. La
deformazione delle tubazioni può causare il malfunziona-
mento dell'unità.
Possono insorgere dei problemi in caso di presenza nel circuito di
sporcizia. Per l'esecuzione dei collegamenti del circuito idraulico
occorre quindi tenere in considerazione quanto segue:
Usare solo tubi puliti.
Tenere i tubi rivolti verso il basso durante ogni operazione di
eliminazione delle sbavature.
Coprire l'estremità del tubo prima di farlo passare all'interno del
foro praticato nella parete, in modo da evitare l'ingresso di
polvere e sporcizia.
Utilizzare un buon sigillante per filettature per sigillare gli
attacchi.
Se si utilizzano tubazioni metalliche non in rame, isolare tali
materiali dagli altri per impedire la corrosione galvanica.
Poiché il rame è un materiale duttile, utilizzare utensili adatti per
il collegamento del circuito idraulico. L'utilizzo di utensili non
adatti potrebbe causare danni alle tubature.
L'unità deve essere utilizzata solo in un sistema
idraulico chiuso. L'utilizzo con un circuito idraulico
aperto può comportare una corrosione eccessiva
delle tubazioni idrauliche.
Non utilizzare mai componenti rivestiti in zinco nel
circuito idraulico. Può verificarsi una corrosione
eccessiva di queste parti se nel circuito idraulico
interno dell'unità sono utilizzate tubazioni in rame.
NOTA
Quando si utilizza una valvola tri- o bidirezionale nel
circuito idraulico, il tempo di commutazione massimo
per la valvola dovrà essere inferiore a 60 secondi.
Precauzioni sul collegamento dei tubi installati in loco e
sull'isolamento
L'intero circuito idraulico, comprese tutte le tubazioni, devono essere
isolate in modo da prevenire la riduzione della capacità di
riscaldamento.
Se la temperatura ambiente interna è superiore a 30°C e l'umidità
relativa è superiore all'80%, lo spessore dei materiali isolanti
dovrebbe essere di almeno 20 mm per evitare la formazione di
condensa sulla superficie dell'isolamento.
Manuale d'installazione
12
