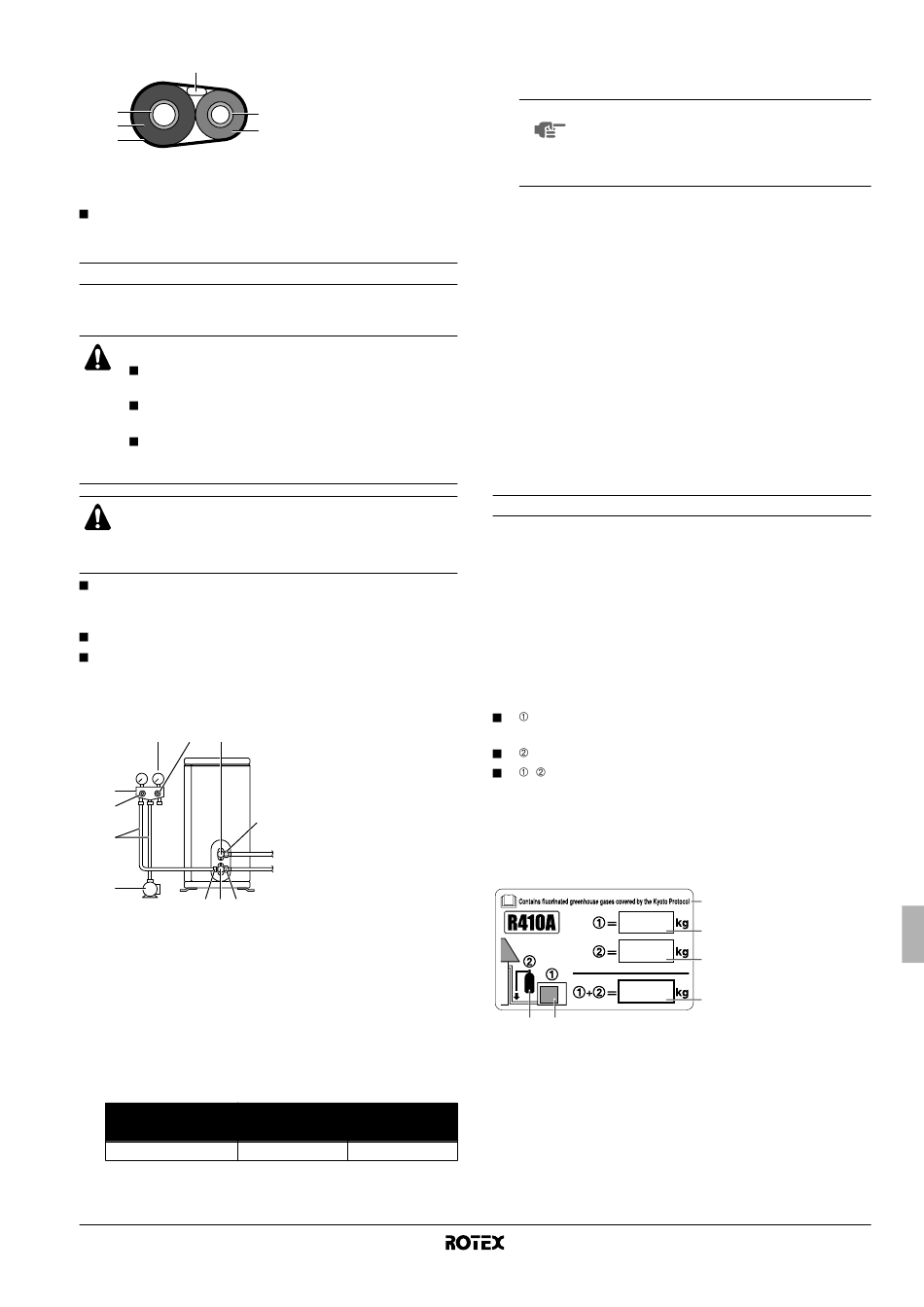

Gebruik afzonderlijke thermische isolatieleidingen voor de gas-
en de vloeistofleidingen.

Ontluchten en controleren op gaslekken

Wanneer de leidingen zijn aangelegd en de buitenunit op de binnen-
unit is aangesloten, moet u ontluchten en controleren op gaslekken.
WAARSCHUWING
Breng geen andere stoffen dan het opgegeven
koelmiddel (R410A) in de koelcyclus.
In geval van koelgaslekken moet u de kamer zo snel
en zo goed mogelijk verluchten.
R410A en andere koelmiddelen moeten altijd worden
opgevangen en mogen nooit rechtstreeks in het milieu
terechtkomen.
VOORZICHTIG
Gebruik een vacuümpomp alleen voor R410A. Wanneer u
deze vacuümpomp ook voor andere koelmiddelen
gebruikt, kan de pomp of de unit schade oplopen.
Als u extra koelmiddel gebruikt, moet u met een vacuümpomp
ontluchten aan de koelleidingen en de binnenunit, en dan extra
koelmiddel bijvullen.
Draai de afsluiterstang met een zeskantsleutel (4 mm).
Alle aansluitingen van koelleidingen moeten met een moment-
sleutel worden vastgedraaid met het opgegeven aanhaalkoppel.
Zie "Koelleiding aansluiten op de buitenunit" op pagina 6 voor
meer informatie.
1 4 8
2
3
5
6
7 8 9
1 Sluit de uitstekende kant (waarop de pen is ingedrukt) van de
vulslang van het meterverdeelstuk aan op de servicepoort van
de gasafsluiter.
2 Draai de lagedrukklep (Lo) van het meterverdeelstuk volledig
open en sluit de hogedrukklep (Hi) volledig.
Verder moet u niets meer doen met de hogedrukklep.
3 Pomp het systeem vacuüm. Controleer of de manometer
–0,1 MPa (–760 mm Hg) aangeeft.
Bedrijfsduur
RRHQ+RRLQ006~008BAV3
Buitenunit voor lucht-water-warmtepomp
4PW54244-1
1 Gasleiding
2 Bedrading tussen units
3 Vloeistofleiding
3
4 Isolatiemateriaal
4
voor vloeistofleiding
5 Afwerkingstape
6 Isolatiemateriaal
voor gasleiding
1 Manometer
2 Meterverdeelstuk
3 Lagedrukklep (Lo)
4 Hogedrukklep (Hi)
5 Vulslangen
10
6 Vacuümpomp
7 Servicepoort
8 Kleppendeksels
9 Gasafsluiter
10 Vloeistofafsluiter
Leidinglengte
≤15 m
>15 m
≥10 minuten ≥15 minuten
4 Draai de lagedrukklep (Lo) van het meterverdeelstuk dicht en
stop de vacuümpomp.
Wacht 4-5 minuten en controleer of de meternaald niet daalt.
LET OP Als de meternaald daalt, wijst dit op de aanwezig-
heid van vocht of lekkage van aangesloten delen.
Controleer alle aangesloten delen en draai de
moeren een beetje los en dan weer vast, en
herhaal dan stap 2 tot en met 4.
5 Verwijder het deksel van de vloeistofafsluiter en de gasafsluiter.
6 Draai de stang van de vloeistofafsluiter 90 graden linksom met
een zeskantsleutel om de klep te openen.
Sluit ze weer na 5 seconden en controleer op gaslekken.
Controleer met zeepwater op gaslekken aan de flare van de
binnenunit en de buitenunit en de klepstangen.
Veeg na de controle alle zeepwater af.
7 Maak de vulslang los van de servicepoort van de gasafsluiter en
draai dan de vloeistof- en de gasafsluiter volledig open.
Probeer de klepstang nooit voorbij de aanslag te draaien.
8 Draai de kleppendeksels en het deksel van de servicepoort van
de vloeistof- en de gasafsluiter vast met het voorgeschreven
aanhaalkoppel met een momentsleutel. Zie "Koelleiding
aansluiten op de buitenunit" op pagina 6 voor meer informatie.

Koelmiddel vullen

Deze buitenunit is in de fabriek gevuld.
Belangrijke informatie over het gebruikte koelmiddel
Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-
protocol vallen. Laat de gassen niet vrij in de atmosfeer.
Koelmiddeltype: R410A
(1)
GWP waarde: 1975
(1)
GWP = Global Warming Potential (globaal opwarmingspotentieel)
Schrijf met onuitwisbare inkt,
de hoeveelheid koelmiddel van het product gevuld in de
fabriek,
de lokaal bijgevulde extra hoeveelheid koelmiddel en
+ de totale hoeveelheid koelmiddel
op het bij het product geleverde label over gefluoreerde
broeikasgassen.
Het ingevulde label moet aan de binnenkant van het product en in de
buurt van de vulpoort van het product worden aangebracht (bijv. op
de binnenkant van het servicedeksel).
6 5
1 Hoeveelheid koelmiddel
4
van het product gevuld in
de fabriek:
1
zie naamplaatje van de
unit
2
2 Lokaal bijgevulde extra
hoeveelheid koelmiddel
3 Totale hoeveelheid
3
koelmiddel
4 Bevat gefluoreerde
broeikasgassen die
onder het Kyoto-protocol
vallen
5 Buitenunit
6 Koelmiddelfles en
verdeelstuk voor vullen
Montagehandleiding
