4.3
Éléments d'affichage et de commande
LED
8019719/ZVZ7/2018-03-22 • © SICK AG • Sous réserve d'erreurs et de modifications
Notice d'instructions Appareil de mesure de la distance DL100 Pro – CANopen®
EthCAN
Set
Esc

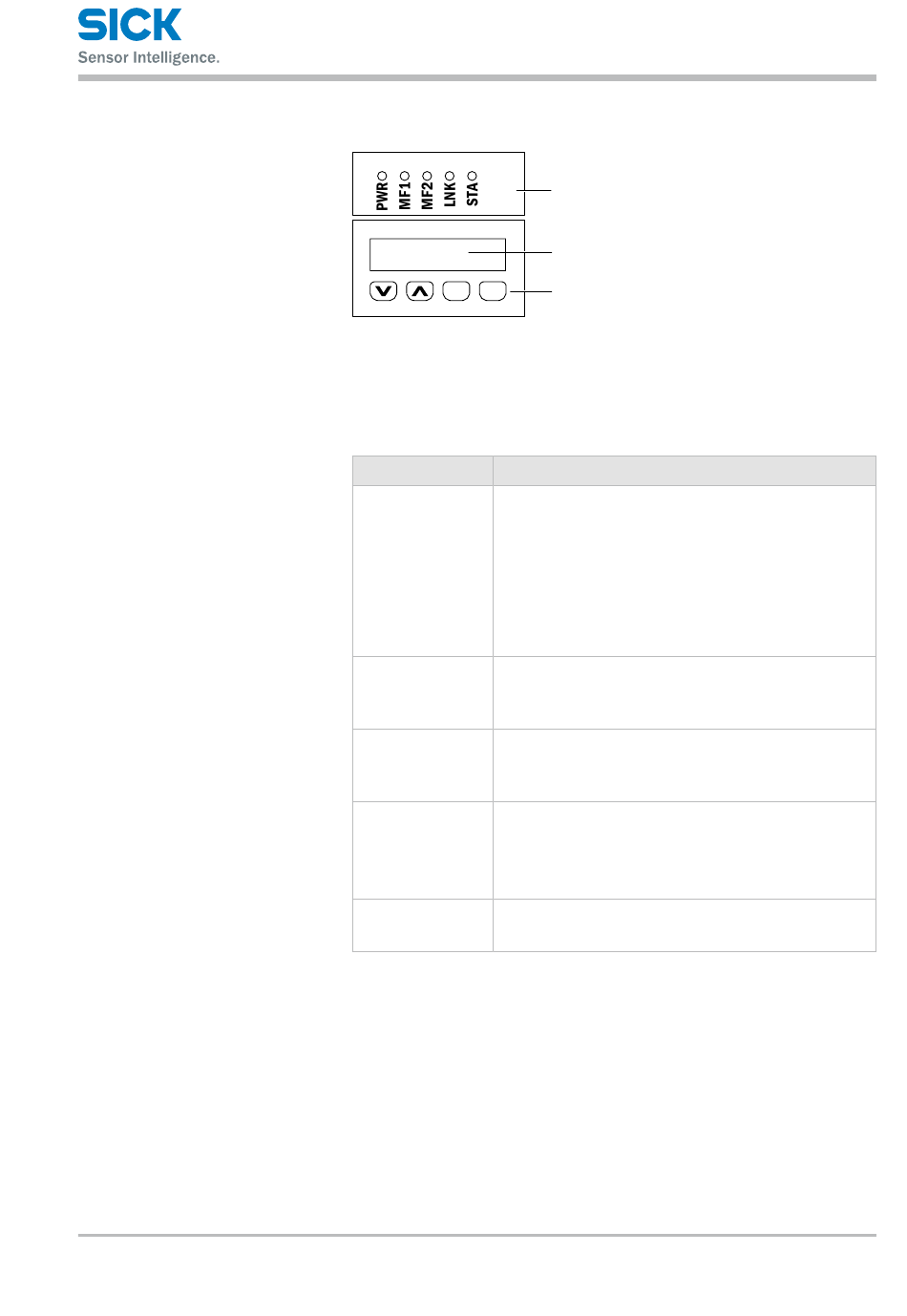

Fig. 5 : Éléments d'affichage et de commande
1
LED
2
Display
3
Touches
LED
Description
PWR
État de fonctionnement
• LED éteinte : pas de fonctionnement
• LED verte : fonctionnement normal
• LED orange clignotante : avertissement (voir l'état
d'avertissement, menu niveau supérieur)
• LED rouge clignotante : défaut (voir l'état d'erreur, menu
niveau supérieur)
→ Solution, voir page 122, chapitre 12.
MF1
Entrée/sortie multifonction MF1
• LED allumée : sortie high
• LED éteinte : sortie low
MF2
Sortie multifonction MF2
• LED allumée : sortie high
• LED éteinte : sortie low
LNK
Ethernet
• LED éteinte : pas d'Ethernet disponible
• LED verte : Ethernet disponible
• LED orange clignotante : transfert de données
STA
Interface (CANopen
→ LED d'état, voir page 120, Tableau 72.
Tableau 1 : LED
Structure et fonctionnement
1
2
3
®
)
23
