Pour types d'unité Y1 uniquement (3~)
[6-04]=1
L1 L2L3 N
1
1
2 S1S
3
2 L1 L2L3 N
1
S1S
2
3
L1 L2L3 N
3
1
2 S1S
3
6
3
L1 L2 L3 N X1M

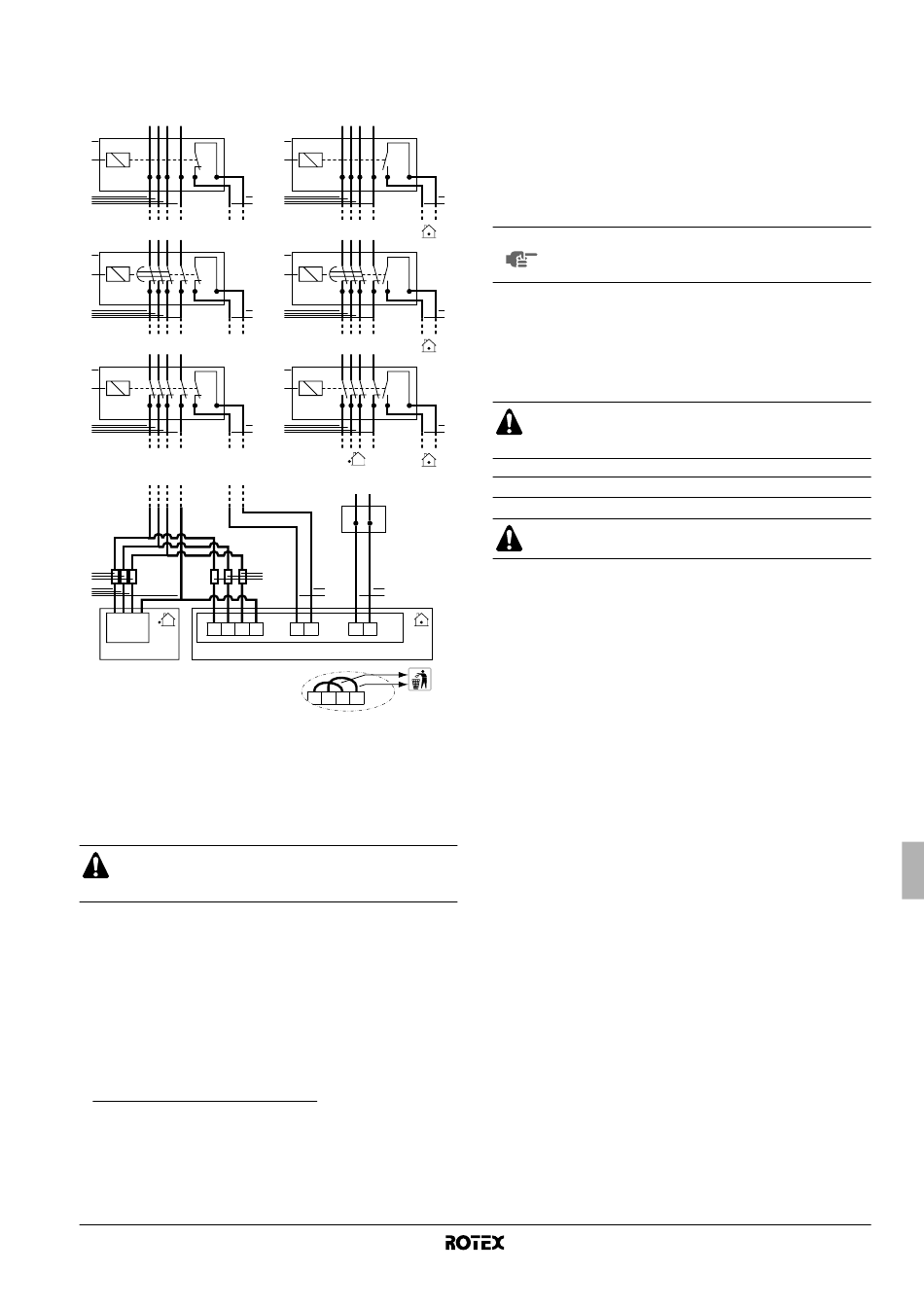

1 Boîte d'alimentation électrique à tarif réduit
2 Récepteur contrôlant le signal de la compagnie d'électricité
3 Alimentation électrique à tarif réduit
4 Contact sans tension vers l'unité intérieure
5 Alimentation électrique au tarif du kWh normal
6 Fusible (non fourni)
En cas d'installation d'alimentation électrique au tarif
préférentiel, retirer les ponts de câblage sur X2M avant
d'installer l'alimentation électrique au tarif du kWh normal.
Lorsque l'unité extérieure est connectée à une alimentation électri-
que à tarif réduit, le contact sans tension du récepteur contrôlant le
signal de tarif réduit de la compagnie d'électricité doit être connecté
aux pinces 7 et 8 de X3M (comme illustré dans la figure ci-dessus).
Lorsque le paramètre [6-04]=1 au moment où le signal de tarif réduit
est envoyé par la compagnie d'électricité, ce contact s'ouvrira et
l'unité passera en mode d'arrêt forcé
Lorsque le paramètre [6-04]=2 au moment où le signal de tarif réduit
est envoyé par la compagnie d'électricité, ce contact se fermera et
l'unité passera en mode d'arrêt forcé
(1) Lorsque le signal est à nouveau libéré, le contact sans tension se fermera et
l'unité recommencera à fonctionner. Il est dès lors important de laisser la fonction
de redémarrage automatique activée. Se reporter au réglage sur place "[8]
Configuration des options, [8-01]" dans le chapitre "Réglages sur place" à la
page 18.
(2) Lorsque le signal est à nouveau libéré, le contact sans tension s'ouvrira et l'unité
recommencera à fonctionner. Il est dès lors important de laisser la fonction de
redémarrage automatique activée. Se reporter au réglage sur place "[8]
Configuration des options, [8-01]" dans le chapitre "Réglages sur place" à la
page 18.
RKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW55786-1
[6-04]=2
L1 L2L3 N
1
1
2 S1S
4 3
2 L1 L2L3 N
1
S1S
2
4 3
L1 L2L3 N
3
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
7 8 9 10 X2M
(1)
.
(2)
.
Type 1
L'alimentation électrique à tarif réduit est du type non interruption de
l'alimentation électrique.
Type 2
L'alimentation électrique à tarif réduit est du type à interruption de
l'alimentation électrique après un certain temps.
Type 3
L'alimentation électrique à tarif réduit est du type à interruption
4
immédiate de l'alimentation électrique.
Si l'alimentation électrique à tarif réduit est du type à
REMARQUE
non interruption de l'alimentation électrique, l'unité se
mettra à l'arrêt de force.
4
M
ISE EN ROUTE ET CONFIGURATION
L'unité intérieure doit être configurée par l'installateur pour qu'elle
corresponde à l'environnement d'installation (climat extérieur, options
installées, etc.) et l'expertise de l'utilisateur.
Il est important que toutes les informations dans ce
4
chapitre soient lues dans l'ordre par l'installateur et que le
système soit configuré comme il le faut.
Vérifications avant utilisation
Déconnecter l'alimentation électrique avant d'effectuer tout
raccordement.
Après l'installation de l'unité, vérifier les points suivants:
1 Câblage sur place
S'assurer que le câblage a bien été exécuté conformément aux
instructions du chapitre "Travaux de câblage électrique" à la
page 13, aux schémas de câblage et aux réglementations
européennes et nationales en vigueur.
2 Fusibles et dispositifs de protection
Vérifier que les fusibles et autres dispositifs de protection
installés localement sont de la taille et du type spécifiés dans le
chapitre "Spécifications électriques" à la page 36. S'assurer
qu'aucun fusible ou dispositif de protection n'a été mis en
dérivation.
3 Câblage de mise à la terre
S'assurer que les câbles de mise à la terre ont été correctement
raccordés et que les bornes de terre sont bien serrées.
4 Câblage interne
Vérifier visuellement le coffret électrique et l'intérieur de l'unité
pour voir s'il n'y a pas de connexions détachées ou tout
endommagement des composants électriques.
5 Installation
Afin d'éviter des vibrations et des bruits anormaux au
démarrage de l'unité, s'assurer que l'unité est correctement
installée.
6 Equipement endommagé
Vérifier l'intérieur de l'unité afin de vous assurer qu'aucun
composant n'est endommagé ou qu'aucune conduite n'est
coincée.
7 Fuite de réfrigérant
Vérifier l'intérieur de l'unité afin de vous assurer qu'il n'y a pas
de fuites de réfrigérant. En cas de fuite du réfrigérant, appeler
votre revendeur le plus proche.
Ne pas toucher du réfrigérant qui a fuit pas les raccords des
canalisations de réfrigérant.
Cela peut entraîner des gelures.
