NOTA Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação nacional e regulamen-
tos locais aplicáveis.
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
Procedimento
1 Utilizando o cabo adequado, ligue os cabos de alimentação e
de comunicações aos bornes adequados, como se mostra no
esquema eléctrico e segundo a figura 3.
Para evitar a recepção de ruído eléctrico,
certifique-se de que os cabos são colocados no
molho correcto e encaminhado para o tabuleiro
de molho correcto, como se mostra na figura 3.
Ao efectuar as ligações eléctricas, encaminhe os
molhos de cabos de forma a que fiquem
afastados uns dos outros pelo menos 25 mm,
para evitar a recepção de ruído eléctrico (ruído
externo).
2 Utilizando braçadeiras, fixe o cabo aos apoios, para evitar forças
de tracção. E certifique-se de que o cabo não entra em contacto
com a tubagem nem com arestas afiadas. Nunca aperte os
molhos de cabos.
Nota: na figura 3 só são apresentadas as ligações eléctricas
locais relevantes.

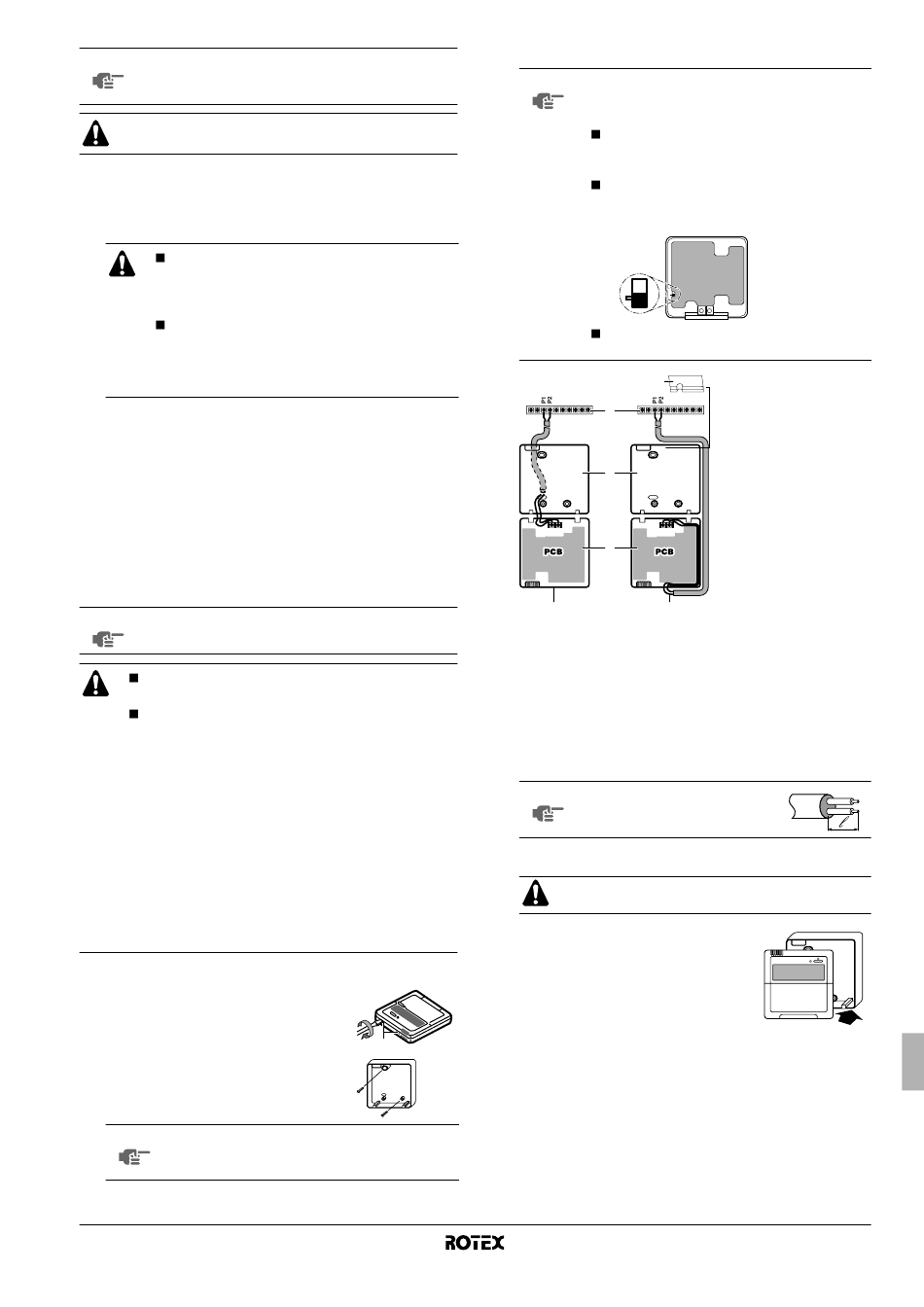

Instalação do controlo remoto
A unidade está equipada com um controlo remoto, que proporciona
uma maneira fácil de configurar, utilizar e realizar a manutenção da
unidade. Antes de utilizar o controlo remoto, siga este procedimento
de instalação.
Não foram incluídos os cabos de ligação.
NOTA
O controlo remoto, fornecido em kit, tem de ser
montado em interior.
Quando se utiliza a funcionalidade de termóstato do
controlo remoto, seleccione o local de instalação
tendo em conta os seguintes aspectos:
- onde a temperatura média da divisão possa ser
detectada;
- que não esteja exposto à incidência directa dos
raios solares;
- que não seja perto de uma fonte de calor;
- que não seja afectado por ar exterior ou por
correntes de ar (por ex., devido à abertura ou
fecho de portas);
- onde o visor se mantenha limpo;
- onde a temperatura se situe entre os 0°C e os
50°C;
- onde a humidade relativa não ultrupasse os 80%.
1 Retire o painel frontal do controlo remoto.
Introduza uma chave de fendas nas
ranhuras (1) da parte de trás do controlo
remoto e retire a parte da frente deste.
2 Fixe o controlo remoto numa superfície
plana.
NOTA Tome o cuidado de não distorcer a parte inferior
do controlo remoto, por eventual aperto excessivo
dos parafusos.
RKHBRD011~016AAV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW55786-1
3 Ligue os cabos à unidade.
NOTA
X3M
P2
4
1
2
3
4
5
6
Ligue os bornes por cima da parte frontal do controlo remoto e
os bornes no interior da unidade (P1 a X3M:P1, P2 a X3M:P2).
NOTA
4 Reponha a parte superior do controlo remoto.
Inicie a operação pelos encaixes do
fundo.
1
Se, depois de se instalar o controlo remoto de
série, também for instalado o controlo remoto
opcional:
Ligue os cabos eléctricos de ambos os
controlos remotos da mesma forma, como
se descreve de seguida.
Determine que controlo remoto é o principal
e qual é o secundário, por comutação do
interruptor-selector SS1.
PCB
S S
SS1
M
Só o controlo remoto principal é que pode
funcionar como termóstato de ambiente.
6
X3M
1
2
P1 P2 P1
3
5
Unidade
Parte de trás do controlo remoto
Parta da frente do controlo remoto
Ligação por trás
Ligação por cima
Abra espaço para a passagem dos cabos, utilizando um
alicate ou outro instrumento.
Retire a blindagem, na parte que
tem de passar por dentro da
caixa do controlo remoto ( l ).
Tome o cuidado de não trilhar os fios durante esta
operação.
S Secundário
M Principal
1
