Installationsbeispiel 4

Die Raumheizung erfolgt über Wasserkreisläufe für Bodenheizung
Die Temperatur des Wassers zum Beheizen, das das Rotex System
liefert, ist zu hoch, um damit eine Bodenheizung in Kombination mit
Radiatoren zu betreiben. Darum ist ein Gerät zur Temperatur-
reduzierung (bauseitig) erforderlich, um die Wassertemperatur zu
senken (das heiße Wasser wird mit kaltem Wasser gemischt, um die
Temperatur zu senken). Die Steuerung dieser bauseitigen Installation
erfolgt nicht durch das Wärmepumpensystem. Der Betrieb und die
Konfiguration des bauseitigen
Verantwortungsbereich des Installateurs. Auf Anfrage bietet Rotex
nur die Möglichkeit, mit einer Sterung auf Grundlage von Mehrfach-
Sollwerten zu arbeiten.

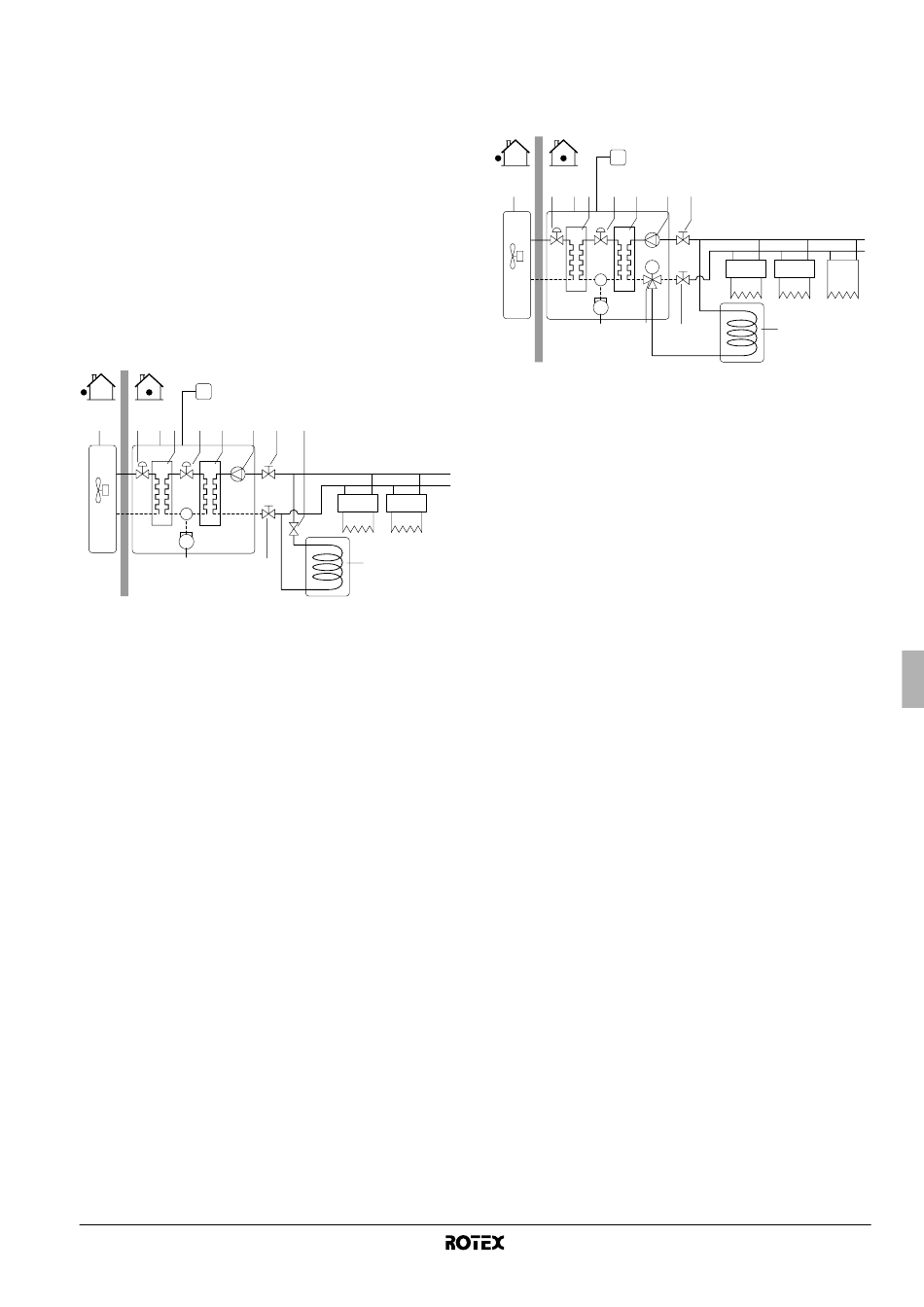

Muster A
Der Brauchwassertank ist parallel zur Mischstation/zu Misch-
stationen installiert. Dadurch kann Raumheizungsbetrieb und
Warmwasserbereitung gleichzeitig erfolgen. In diesem Fall muss der
Installateur für die richtige Wasserverteilung in den Kreisläufen
sorgen.
C1
1 10 2 3 10 4 6
5
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-Wärmetauscher
4 Wasser-Wärmetauscher
5 Verdichter
6 Pumpe
7 Absperrventil
8 Ventil (bauseitig)
RKHBRD011~016AAV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW55786-1
Wasserkreislaufs liegt
7 8
TRD1 TRD2
65°C 35°C
9
7
9 Brauchwassertank
(Option)
10 Elektronisches
Expansionsventil
C1 Fernregler
TRD1 Gerät zur Temperatur-
reduzierung 1
TRD2 Gerät zur Temperatur-
reduzierung 2
Muster B
Der Brauchwassertank ist in einem separaten Kreislauf des/der
Temperaturreduzierungsgeräte(s) installiert (mit 3-Wege-Ventil). Bei
dieser Konfiguration kann Raumheizungsbetrieb und Warmwasser-
bereitung nicht gleichzeitig stattfinden.
C1
1 10 2 3 10
im
5
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-Wärmetauscher
4 Wasser-Wärmetauscher
5 Verdichter
6 Pumpe
7 Absperrventil
8 Motorisiertes 3-Wege-
Ventil (optional)
Für weitere Informationen zur Konfiguration Ihres Systems siehe
Kapitel "Steuerung auf Grundlage von Mehrfach-Sollwerten" auf
Seite 28.
4 6 7
M
TRD1 TRD2
45°C 35°C
8 9
7
9 Brauchwassertank
(Option)
10 Elektronisches
Expansionsventil
C1 Fernregler
TRD1 Gerät zur Temperatur-
reduzierung 1
TRD2 Gerät zur Temperatur-
reduzierung 2
