Procedimiento
1 Tomando el cable adecuado conecte la alimentación y el
cable(es) de comunicaciones a los terminales correspondientes
tal y como se indica en el diagrama de cableado y en figura 3.
Para evitar recibir ruido eléctrico, asegúrese de
que los cables están colocados en el mazo
correcto y conducidos correctamente tal y como
se muestra en figura 3.
Cuando realice el cableado, coloque los mazos
de cables lejos entre sí a al menos 25 mm de
separación para evitar recibir ruido eléctrico
(ruido externo).
2 Fije el cable con abrazaderas a los sujetacables para garantizar
que no haya tensión y asegurarse de que no entra en contacto
con las tuberías ni con bordes afilados. Nunca estruje los mazos
de cables.
Nota: En figura 3 sólo se muestra el cableado de obra relevante.

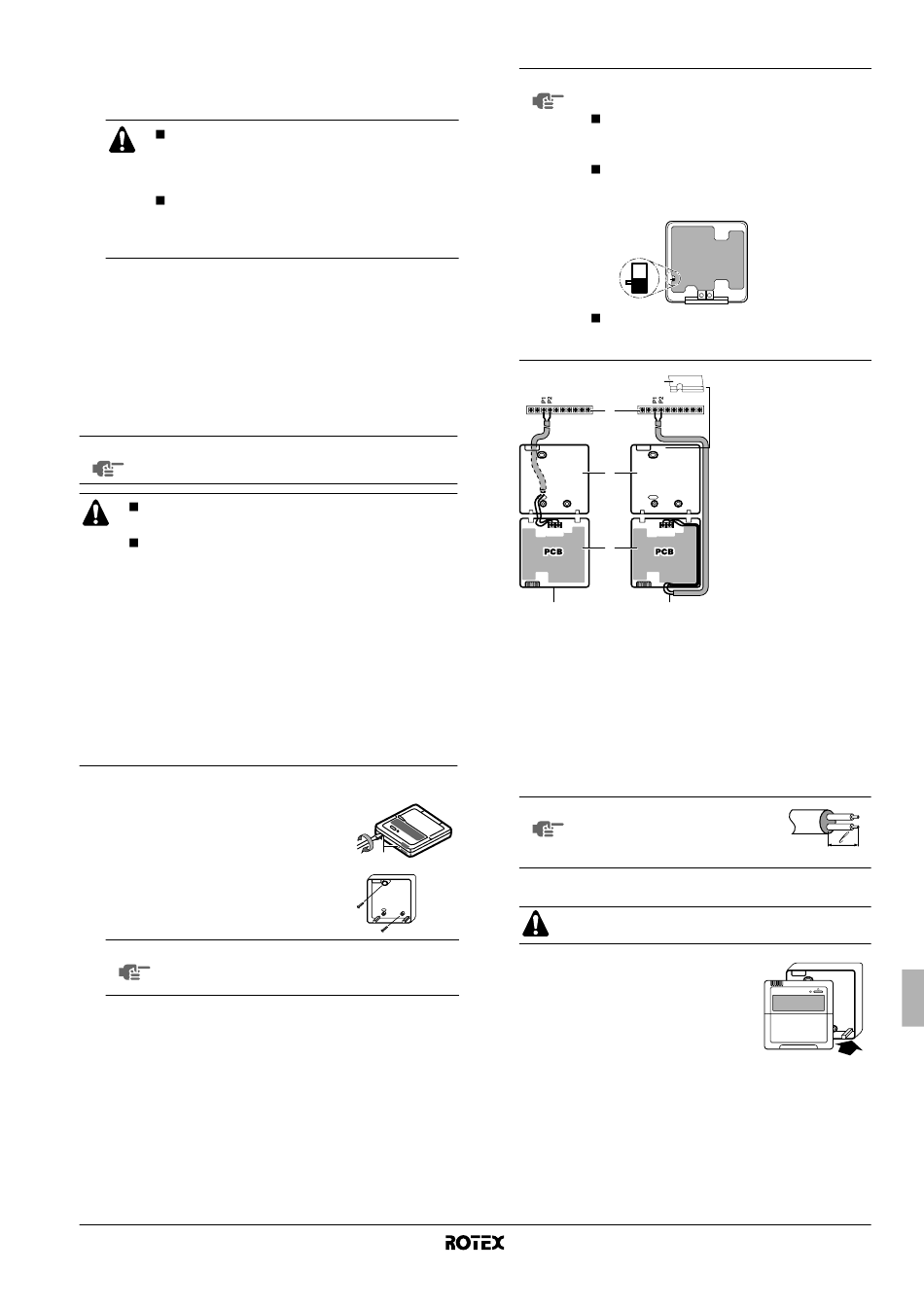

Instalación del control remoto
La unidad está equipada con un control remoto que ofrece una
sencilla forma de ajuste, empleo y mantenimiento. Antes de operar el
control remoto siga este procedimiento de instalación.
NOTA El cableado de conexión no viene incluido.
El control remoto, suministrado en un kit, debe ser
montado dentro.
Cuando se utilice la función de termostato del control
remoto, seleccione la ubicación de instalación en un
lugar:
- donde la temperatura media de la habitación
pueda detectarse,
- que no esté expuesto a la luz solar directa,
- qué esté lejos de fuentes de calor,
- que no se vea afectado por el aire exterior o
corrientes de aire debido a por ejemplo, apertura y
cierre de puertas,
- donde la pantalla se mantenga limpia,
- donde la temperatura esté entre 0°C y 50°C,
- donde la humedad relativa sea de un máximo del
80%.
1 Retire el panel delantero del control remoto.
Inserte el destornillador ranurado en las
ranuras (1) del panel trasero del control
remoto y extraiga el panel delantero del
control remoto.
2 Fije el control remoto sobre una superficie
plana.
NOTA Tenga la precaución de no deformar la parte
inferior del control remoto por apretar demasiado
los tornillos de montaje.
RKHBRD011~016AAV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW55786-1
3 Instale el cableado de la unidad.
NOTA
X3M
P2
4
1
2
3
4
5
6
Conecte los terminales en la parte superior del panel delantero
del control remoto y los terminales del interior de la unidad (P1 a
X3M:P1, P2 a X3M:P2).
NOTA
1
4 Vuelva a colocar la parte superior del control remoto.
Empiece la colocación por las pinzas de
la parte de abajo.
Si al lado del control remoto estándar se instala
también el control remoto auxiliar:
conecte los cables eléctricos de ambos
controles remotos de la misma manera que
se describe a continuación.
seleccione un control remoto maestro y
esclavo conmutando el interruptor selector
SS1.
PCB
S S
SS1
M
Solamente el control remoto establecido
como maestro puede
termostato.
6
X3M
1
2
P1 P2 P1
3
5
Unidad
Parte trasera del control remoto
Parte delantera del control remoto
Cableado desde la parte posterior
Cableado desde la parte superior
Practique una ranura en la pieza para pasar los cables,
valiéndose de unos alicates, etc.
Retire el blindaje exterior de la
parte de cable que ha de pasar al
interior de la caja del control
remoto ( l ).
Tenga cuidado de no pellizcar ningún cable durante la
colocación.
S Esclava
M Maestra
funcionar como
1
