Toepassing 4

Verwarmen van ruimten voorzien door vloerverwarmingslussen. Voor
vloerverwarmingstoepassingen in combinatie met radiatoren is de
watertemperatuur die het Rotex-systeem te hoog. Daarom is een
temperatuurverlagingsapparaat (lokale levering) vereist om de
watertemperatuur te verlagen (warm water wordt gemengd met koud
water om de temperatuur te verlagen). Deze lokaal geleverde feature
wordt niet gestuurd door het warmtepompsysteem. De werking en
configuratie van het lokale watercircuit behoort tot de verantwoorde-
lijkheid van de installateur. Rotex biedt de mogelijkheid voor
meerdere instelpunten alleen op aanvraag.

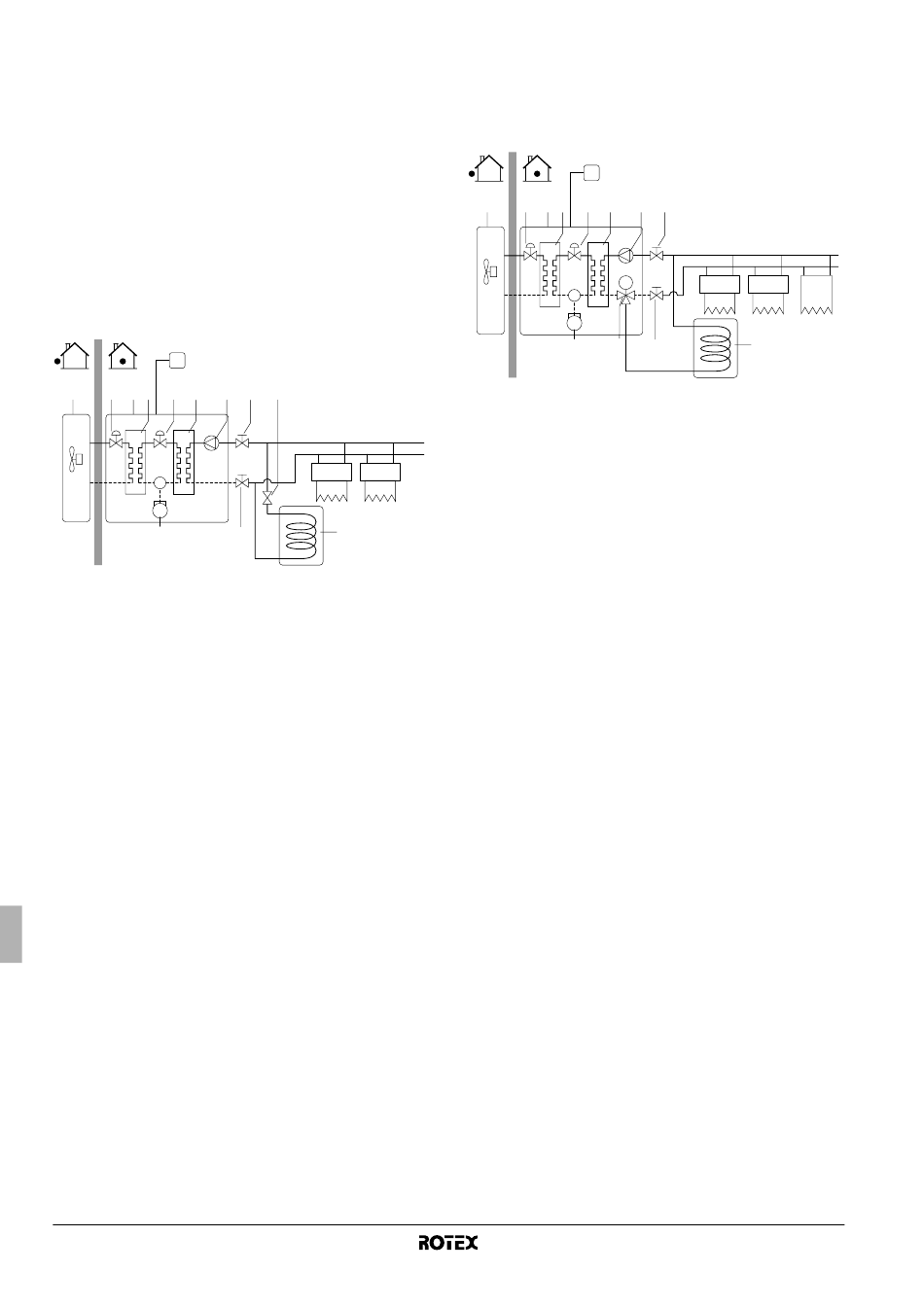

Patroon A
De tank voor warm water voor huishoudelijk gebruik is in parallel met
het (de) mengstation(s) geïnstalleerd. Hierdoor kan de unit tegelijk
ruimten verwarmen en water voor huishoudelijk gebruik verwarmen.
De waterverdeling behoort in dit geval tot de verantwoordelijkheid
van de installateur.
C1
1 10 2 3 10 4 6
5
1 Buitenunit
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Klep (lokale levering)
Montagehandleiding
4
7 8
TRD1 TRD2
65°C 35°C
9
7
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
10 Elektronische
expansieklep
C1 Afstandsbediening
TRD1
Temperatuur-
verlagingsapparaat 1
TRD2 Temperatuur-
verlagingsapparaat 2
Patroon B
De tank voor warm water voor huishoudelijk gebruik is in een
afzonderlijk circuit van het (de) temperatuurverlagingsappara(a)t(en)
(met een 3-wegsklep) geïnstalleerd. Deze configuratie laat geen
gelijktijdig verwarmen van water voor huishoudelijk gebruik en
verwarmen van ruimten toe.
C1
1 10 2 3 10 4 6
M
5 8
1 Buitenunit
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optioneel)
Zie hoofdstuk "Besturing met meerdere instelpunten" op pagina 27
voor meer informatie over de configuratie van uw systeem.
Binnenunit voor lucht-water-warmtepompsysteem
7
TRD1 TRD2
45°C 35°C 65°C
9
7
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
10 Elektronische
expansieklep
C1 Afstandsbediening
TRD1
Temperatuur-
verlagingsapparaat 1
TRD2 Temperatuur-
verlagingsapparaat 2
RKHBRD011~016AAV1+Y1
4PW55786-1
