ANUTENZIONE E ASSISTENZA
Per garantire la piena capacità termofrigorifera dell'apparecchio,
effettuare ad intervalli regolari determinati controlli e ispezioni sia su
di esso sia sui collegamenti elettrici esterni.
La manutenzione deve essere effettuata dal tecnico Rotex di zona.
Al fine di effettuare gli interventi di
manutenzione come indicato in
basso, è necessario soltanto
rimuovere il pannello decorativo
anteriore.

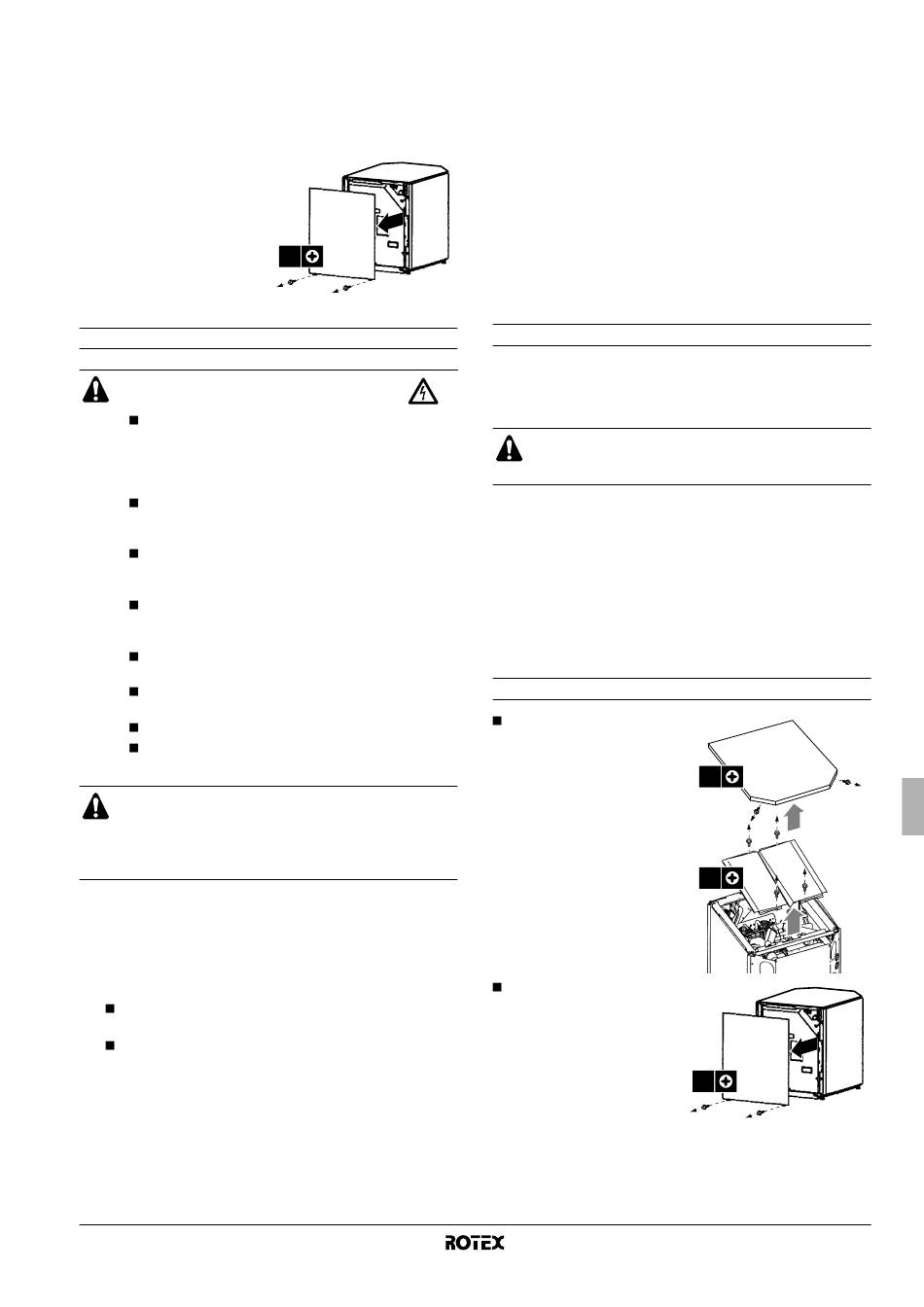

Per rimuovere il pannello
decorativo anteriore, rimuovere le
2 viti sul fondo e, quindi, staccare
il pannello.

Interventi di manutenzione

ATTENZIONE: FOLGORAZIONE
Prima di eseguire qualsiasi intervento di manuten-
zione o di riparazione, è indispensabile aprire sempre
il magnetotermico del pannello d'alimentazione,
togliere i fusibili o provocare l'apertura dei dispositivi
di protezione dell'apparecchio.
Prima di eseguire qualsiasi intervento di manuten-
zione o di riparazione, è indispensabile disattivare
anche l'alimentazione dell'unità esterna.
Non toccare parti sotto tensione prima di almeno
10 minuti dopo lo spegnimento dell'alimentazione
perché esposte al rischio di alto voltaggio.
Misurare inoltre i punti indicati nella figura 5 con un
tester e verificare che il voltaggio del condensatore
nel circuito principale non sia superiore a 50 V CC.
Il riscaldatore del compressore può funzionare anche
in modalità di arresto.
Alcune sezioni del quadro dei componenti elettrici
sono calde.
Non toccare le sezioni conduttive.
Non pulire l'unità interna con acqua. Ciò potrebbe
provocare folgorazioni elettriche o incendi.
Sicurezza innanzitutto!
Prima di eseguire la manutenzione, toccare con la mano
una parte metallica (come ad esempio la valvola di
arresto) per eliminare l'elettricità statica e proteggere così
la scheda.
I controlli di seguito elencati devono essere eseguiti almeno con
frequenza annuale da personale qualificato.
1 Valvola di sfogo dell'alta pressione
Controllare il corretto funzionamento della valvola di sfogo
dell'alta pressione ruotando in senso antiorario la manopola
rossa sulla valvola:
Se non si sente un rumore secco, rivolgersi al rivenditore
locale.
Nel caso l'acqua fuoriesca dall'unità, chiudere le valvole di
chiusura dell'ingresso
rivolgersi al rivenditore locale.
2 Tubo flessibile della valvola di sicurezza
Verificare che il tubo flessibile della valvola di sicurezza sia
posizionato in modo appropriato per il drenaggio dell'acqua.
3 Quadro elettrico dell'unità interna
Eseguire un'approfondita ispezione visiva del quadro elettrico
per controllare che non esistano difetti evidenti, ad esempio
allentamenti dei collegamenti o difetti dei collegamenti elettrici.
RKHBRD011~016AAV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW55786-1
2x
e dell'uscita dell'acqua, quindi
4 Pressione dell'acqua
Accertarsi che la pressione dell'acqua sia superiore a 1 bar.
Se necessario, rifornire di acqua.
5 Filtro dell'acqua
Pulire il filtro dell'acqua.
I
NDIVIDUAZIONE E RISOLUZIONE DEI PROBLEMI
Questa parte contiene informazioni utili ai fini della diagnosi e della
correzione di alcuni inconvenienti che potrebbero manifestarsi
nell'apparecchio.
La risoluzione dei problemi e i relativi interventi correttivi possono
essere effettuati esclusivamente dal tecnico Rotex di zona.

Linee guida generali

Prima di avviare una procedura di diagnosi, è bene eseguire
un'approfondita ispezione visiva dell'apparecchio per controllare che
non esistano difetti evidenti,
collegamenti o difetti dei collegamenti elettrici.
Accertarsi sempre di avere disattivato il sezionatore gene-
rale prima di eseguire un'ispezione del quadro elettrico del
refrigeratore.
In caso d'intervento di un dispositivo di sicurezza, arrestare
l'apparecchio ed individuare il motivo dell'intervento di tale dispositivo
prima di eseguire il riarmo. Per nessun motivo un dispositivo di
sicurezza deve essere cavallottato o deve subire un'alterazione della
taratura che gli è stata assegnata in fabbrica. Interpellare comunque
il rivenditore locale se non si riesce ad individuare la causa del
problema
.
Se la valvola di sicurezza non funziona correttamente e deve essere
sostituita, ricollegare sempre il tubo flessibile collegato alla valvola di
sicurezza onde evitare la fuoriuscita di acqua dall'unità.
Apertura dell'unità
Al fine di facilitare l'accesso
alla valvola di spurgo dell'aria,
al disgiuntore termico, alla
valvola tridirezionale,
termistori, ai canali dei
collegamenti elettrici, ecc., è
possibile rimuovere
pannello decorativo superiore
dell'unità togliendo le 2 viti sul
retro e staccando il pannello.
Inoltre, è possibile rimuovere
il pannello decorativo
anteriore, congiuntamente a
quello superiore, in modo da
poter effettuare gli interventi
di manutenzione per il mano-
metro, la valvola di sicurezza,
ecc. Per rimuovere il pannello
decorativo anteriore, togliere
le 2 viti sul fondo e, quindi,
staccare il pannello.
ad esempio allentamenti
ai
2x
il
4x
2x
