I
NSTANDHALTUNG UND
Um einen optimalen Betrieb der Anlage zu gewährleisten, müssen in
regelmäßigen Abständen eine
Inspektionen der Anlage und der Verkabelung vor Ort durchgeführt
werden.
Die Wartung sollte durch einen Techniker Ihrer lokalen Rotex
Niederlassung durchgeführt werden.
Zur Ausführung der unten
beschriebenen Wartungsarbeiten
muss nur die vordere Zierblende
abgenommen werden.

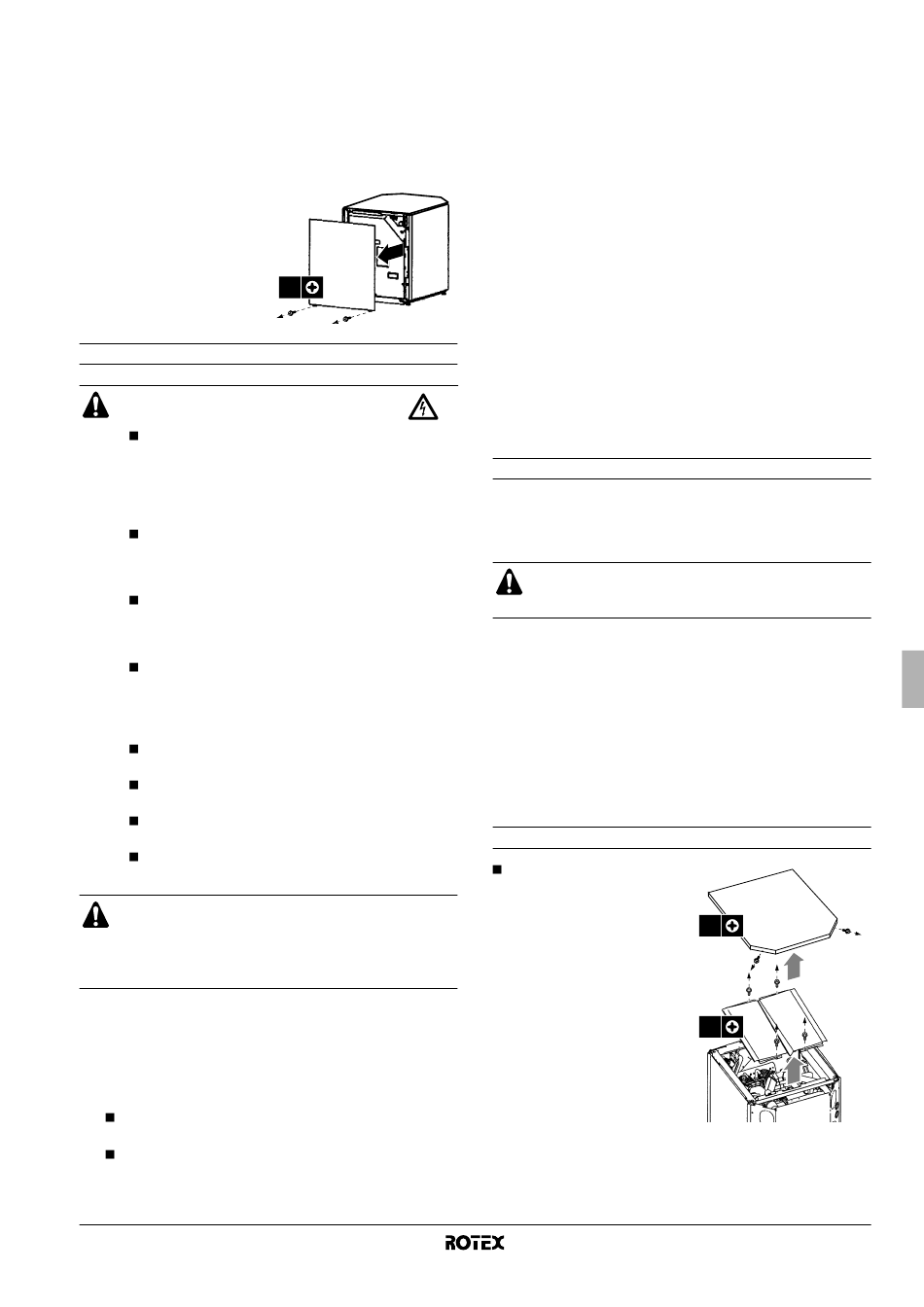

Zum Abnehmen der vorderen
Zierblende die 2 unteren
Schrauben entfernen und dann
die Blende abheben.

Wartungsarbeiten

WARNUNG: STROMSCHLAG
Bevor Wartungs-
durchgeführt werden, immer erst im Verteilerschrank
den Netzschalter auf Aus schalten, die Sicherungen
herausnehmen oder die elektrische Verbindung durch
entsprechende Schalterstellung an der Sicherungs-
einrichtung unterbrechen.
Vergewissern Sie sich vor der Aufnahme von
Wartungs- oder Reparaturmaßnahmen, dass auch
die Stromversorgung der Außeneinheit abgeschaltet
ist.
Nach Abschalten der Stromversorgung 10 Minuten
lang keine stromführenden Teile berühren. Sonst
besteht aufgrund von möglicher Hochspannung
immer noch Stromschlaggefahr.
Außerdem an den in Abbildung 5 gezeigten Punkten
mit einem Prüfgerät die Spannung prüfen, um sicher
zu gehen, dass am Kondensator des Hauptstrom-
kreises keine Spannung anliegt, die höher als
50 V Gleichspannung beträgt.
Das Heizgerät des Verdichters kann sogar dann
arbeiten, wenn das Hauptsystem abgeschaltet ist.
Beachten Sie,
Elektroschaltkastens extrem heiß sind.
Achten Sie darauf, dass Sie kein leitfähiges Teil
berühren.
Die Inneneinheit nicht abspülen. Es besteht sonst
Stromschlag- und Feuergefahr.
Gehen Sie auf Nummer Sicher!
Vor der Durchführung von Wartungsarbeiten sollten
elektrostatische Aufladungen beseitigt werden. Berühren
Sie dazu ein Metallteil (z.B. das Absperrventil). Dadurch
wird die Platine geschützt.
Die beschriebenen Kontrollen müssen mindestens 1-mal im Jahr
von einer Fachkraft durchgeführt werden.
1 Wasser-Druckentlastungsventil
Das Druckentlastungsventil auf ordnungsgemäßes Funktio-
nieren prüfen. Dazu den roten Knopf auf dem Ventil gegen den
Uhrzeigersinn drehen.
Falls Sie kein Klack-Geräusch hören, wenden Sie sich an
Ihren Rotex-Händler vor Ort.
Falls das Wasser weiterhin aus der Einheit herausläuft,
schließen Sie die Absperrventile am Einlass und Auslass.
Wenden Sie sich dann an Ihren örtlichen Rotex-Händler.
RKHBRD011~016AAV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW55786-1
W
ARTUNG
Reihe von Kontrollen und
2x
oder Reparaturarbeiten
dass einige Bereiche des
2 Schlauch für Druckentlastungsventil
Sorgen Sie dafür, dass der Schlauch für das Druckentlastungs-
ventil so positioniert ist, dass das Wasser abfließen kann.
3 Schaltkasten der Inneneinheit
Führen Sie eine gründliche Sichtprüfung des Schaltkastens
durch und suchen Sie nach offensichtlichen Defekten wie zum
Beispiel lose Anschlüsse oder defekte Verkabelung.
4 Wasserdruck
Prüfen Sie, dass der Wasserdruck über 1 Bar ist.
Falls erforderlich, Wasser hinzufügen.
5 Wasserfilter
Reinigen Sie den Wasserfilter.
F
EHLERDIAGNOSE UND
Dieser Abschnitt enthält nützliche Informationen zur Diagnose und
Behebung möglicher Fehler und Störungen.
Wartungs- und gegebenenfalls erforderliche Reparaturarbeiten
sollten nur durch einen Techniker Ihrer lokalen Rotex Niederlassung
durchgeführt werden.

Allgemeiner Leitfaden

Unterziehen Sie die Einheit einer gründlichen Sichtprüfung, und
achten Sie auf offensichtliche Defekte wie lose Anschlüsse oder
fehlerhafte Verkabelung, bevor Sie mit weiterer Fehlersuche
fortfahren.
Achten Sie darauf, dass der Hauptschalter der Einheit
ausgeschaltet ist, bevor
Schaltkastens durchführen.
Wurde eine Sicherheitseinrichtung ausgelöst, schalten Sie die
Einheit ab, stellen Sie die Ursache fest und beseitigen diese, bevor
Sie die Sicherheitseinrichtung zurücksetzen (Reset vornehmen). Die
Sicherheitseinrichtungen dürfen auf keinen Fall überbrückt werden.
Ferner dürfen ihre werksseitigen Einstellungen nicht geändert
werden. Kann die Störungsursache nicht gefunden werden, wenden
Sie sich bitte an Ihren Händler
.
Falls das Druckentlastungsventil nicht ordnungsgemäß funktioniert
und ausgewechselt werden muss, schließen Sie auf jeden Fall immer
den flexiblen Schlauch an, der am Druckentlastungsventil angebracht
ist, damit kein Wasser aus dem Gerät austreten kann.
Gerät öffnen
Um an das Entlüftungsventil,
den Thermoschutz, das 3-
Wege-Ventil, die
Thermistoren, die
Kabelführung der
bauseitigen Kabel usw. zu
gelangen, kann die obere
Zierblende entfernt werden.
Dazu hinten die
Schrauben entfernen und
dann die Blende abheben.
-
BESEITIGUNG
Sie eine Inspektion
2x
2
4x
Installationsanleitung
des
34
