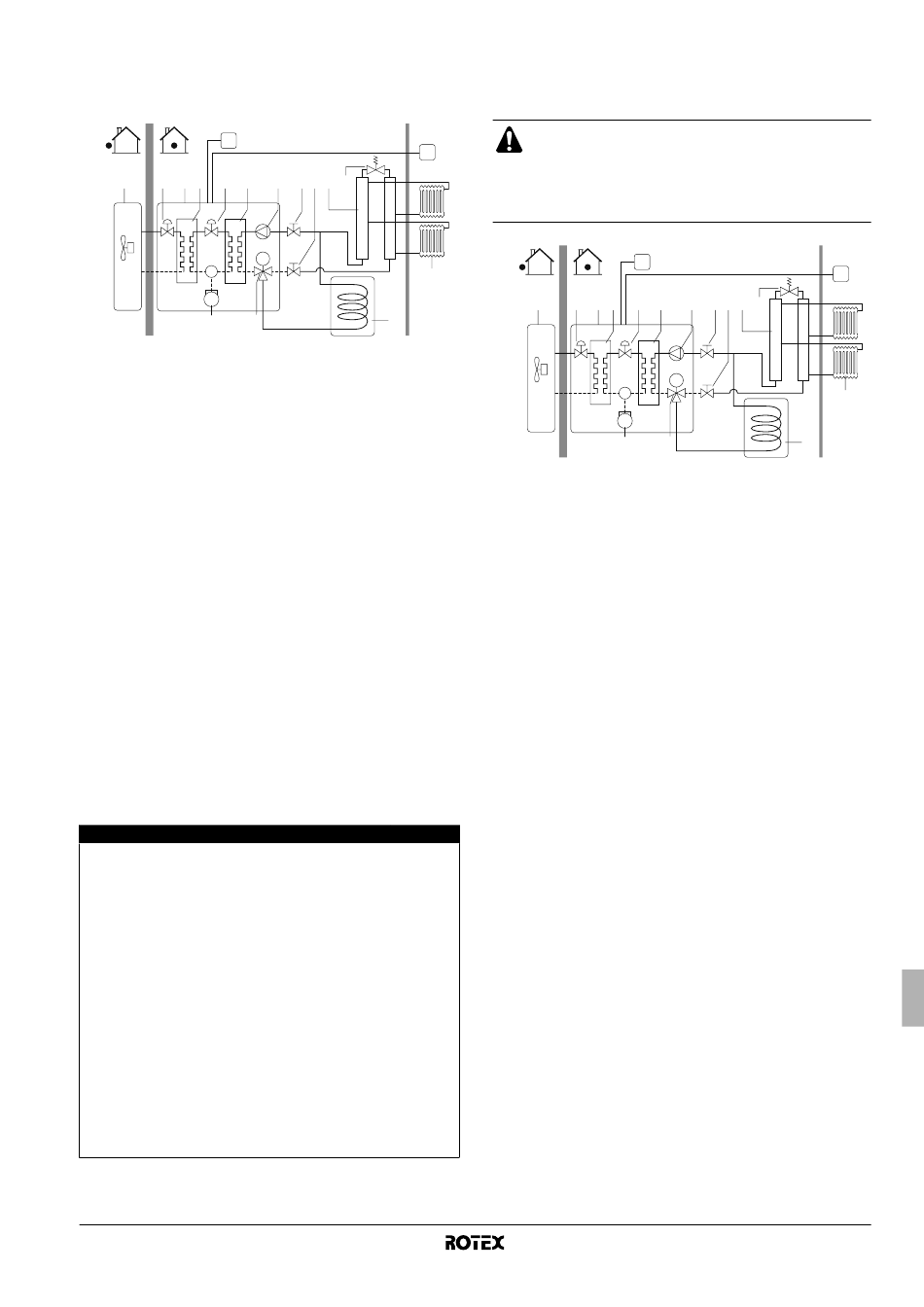

Aplicación 2
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un control remoto instalado en la unidad y otro control
remoto instalado en la sala de estar.
C2
1 12 2 3 12 4
5 8
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
de refrigerante
4 Intercambiador de calor
del agua
5 Intercambiador de calor
del agua
6 Compresor
7 Bomba
8 Válvula de cierre
9 Válvula de 3 vías
motorizada (opción)
10 Depósito de agua
caliente sanitaria
(opcional)
El control remoto proporciona retroalimentación a la unidad interior y
de este modo, hace que el rendimiento de la unidad satisfaga los
requisitos de calefacción de forma inteligente. De esta manera, no se
dan inicios/paradas frecuentes de la unidad ni grandes fluctuaciones
de temperatura en las habitaciones que se van a calentar. Este
control remoto también dispone de una función lógica inteligente que
controla la combinación de calefacción de habitaciones y la
demanda de agua caliente sanitaria (por ejemplo, si la temperatura
de la habitación baja más de 3°C durante el funcionamiento del agua
caliente sanitaria, la unidad pasará automáticamente a calefacción
para habitaciones). El control remoto principal (C1) está instalado en
la sala de estar y puede acceder a todos los ajustes (maestro). El
segundo control remoto (C2) no puede acceder a los ajustes de
programación ni de parámetros (esclavo).
Funcionamiento ON/OFF
Funcionamiento de calentamiento de agua
sanitaria ON/OFF
Ajuste de la temperatura de agua de salida
Ajuste de la temperatura de la habitación
Modo susurrante ON/OFF
Funcionamiento del punto de referencia
dependiente de las condiciones climáticas ON/
OFF
Ajuste del reloj
Programación del temporizador de
programación
Funcionamiento del temporizador de
programación ON/OFF
Ajustes de campo
Visualización del código de error
Prueba de funcionamiento
Función de termostato de la habitación
Consulte el capítulo "Ejecución del cableado eléctrico" en la
página 13 sobre la conexión de los controles remotos maestros y
esclavo.
RKHBRD011~016AAV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW55786-1
A B
C1
6 7 7 10 13
M
11
9
11 Colector (suministro
independiente)
12 Radiador (suministro
independiente)
13 Válvula de expansión
electrónica
14 Válvula de by-pass
(suministro independiente)
C1 Control remoto (maestro)
C2 Control remoto opcional
(esclavo)
A Lugar de instalación
B Sala de estar
Maestra Esclava
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable —
Operable —
Operable —
Operable Operable
Operable Operable
Operable —
Aplicación 3
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un único control remoto instalado en la unidad y el
termostato para habitaciones externo instalado en la sala de estar.
De forma opcional, el termostato para habitaciones Rotex
RKRTR o RKRTW puede conectarse al sistema Rotex.
Rotex no puede garantizar el buen funcionamiento, ni la
fiabilidad del sistema si se utiliza otro termostato. Por este
motivo Rotex no puede ofrecer garantía del sistema en
este caso.
C1
1 12 2 3 12 4
5
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor de
refrigerante
4 Intercambiador de calor del
agua
5 Compresor
6 Bomba
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (opción)
9 Depósito de agua caliente
sanitaria (opcional)
Solamente hay un control de encendido/apagado (ON/OFF) del
termostato para habitaciones. No existe función lógica inteligente
para la calefacción para habitaciones. El funcionamiento de agua
caliente sanitaria se lleva a cabo en función del funcionamiento
mínimo y máximo del temporizador.
A B
T
6 7 7 10 13
M
11
8 9
10 Colector (suministro
independiente)
11 Radiador (suministro
independiente)
12 Válvula de expansión
electrónica
13 Válvula de by-pass
(suministro
independiente)
C1 Control remoto
T Termostato de la
habitación
A Lugar de instalación
B Sala de estar
