Toepassing 5

Verwarmen van ruimten met een extra ketel (afwisselende werking)
Verwarmen van ruimten door de Rotex-binnenunit of door een extra
ketel die in het systeem is aangesloten. Een hulpcontact bepaalt of
de RKHBRD*-binnenunit of de ketel werkt. Dit hulpcontact kan bijv.
een buitentemperatuurthermostaat zijn, een contact voor dag-
/nachtstroomtarief, een handbediend contact, enz.
Bivalente werking is alleen mogelijk voor het verwarmen van ruimten,
en niet voor het verwarmen van water voor huishoudelijk gebruik.
Warm water voor huishoudelijk gebruik wordt in een dergelijke
toepassing altijd geleverd door de tank voor warm water voor
huishoudelijk gebruik die op de Rotex-binnenunit is aangesloten.

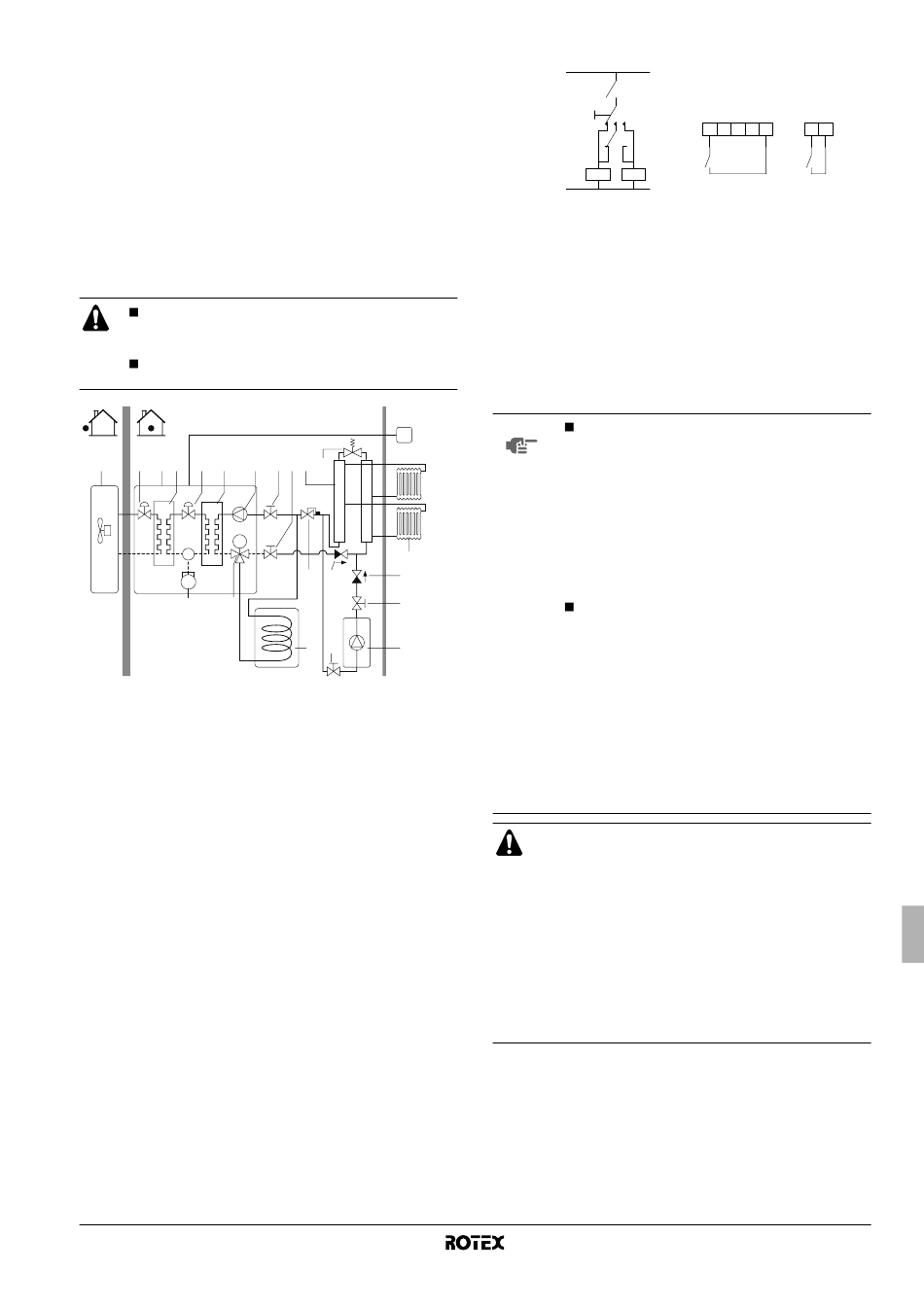

De extra ketel moet in de leidingen en in de lokale bedrading worden
opgenomen volgens de onderstaande afbeeldingen.
Zorg dat de ketel en de integratie van de ketel in het
systeem overeenstemt met de relevante Europese en
nationale regelgevingen.
Rotex kan niet aansprakelijk worden gehouden voor
onjuiste of onveilige situaties in het ketelsysteem.
1 12 2 3 12 4 6
M
5 8
1 Buitenunit
2 Binnenunit
3 Koelmiddelwarmtewiss
elaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Gemotoriseerde
3-wegsklep
(lokale levering)
9 Tank voor warm water
voor huishoudelijk
gebruik
10 Verdeelstuk
(lokale levering)
11 Radiator
(lokale levering)
RKHBRD011~016AAV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW55786-1
A B
C1
7 7 10 13
11
17 15 15
16
9 16 14
12 Elektronische
expansieklep
13 Omloopklep
(lokale levering)
14 Ketel (lokale levering)
15 Terugslagklep
(lokale levering)
16 Afsluiter (lokale levering)
17 Aquastat-klep (lokale
levering)
C1 Afstandsbediening
A Installatieplaats
B Woonkamer
Lokale bedrading
L
th
EKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Ketelthermostaat
C Hulpcontact (normaal gesloten)
th Kamerthermostaat alleen verwarmen
K1A Hulprelais voor inschakeling van RKHBRD*-unit
(lokale levering)
K2A Hulprelais voor inschakeling van ketel (lokale
levering)
Werking
Wanneer de kamerthermostaat (th) sluit, begint ofwel de RKHBRD*-
unit ofwel de ketel te werken, afhankelijk van de stand van het
hulpcontact (C).
LET OP Zorg ervoor
tijdvertraging van het hulpcontact (C) voldoende
groot zijn om voortdurend omschakelen tussen de
RKHBRD*-unit en de ketel te voorkomen. Als het
hulpcontact
thermostaat is, moet de thermostaat in de
schaduw worden geïnstalleerd zodat hij niet wordt
beïnvloed of in-/uitgeschakeld door de zon.
Veelvuldig omschakelen kan al snel corrosie van
de ketel veroorzaken. Neem contact op met de
fabrikant van de ketel.
Terwijl de RKHBRD*-unit verwarmt, zal de unit
werken om
ingestelde doeltemperatuur van het uittredend
water te bereiken. Wanneer de weersafhankelijke
werkingsstand
watertemperatuur automatisch bepaald op basis
van de buitentemperatuur.
Terwijl de ketel verwarmt, zal de ketel werken om
de op de controller van de ketel ingestelde doel-
temperatuur van het uittredend water te bereiken.
Stel de doeltemperatuur van het uittredend water
op de controller van de ketel nooit in op meer dan
80°C.
Het retourwater naar de RKHBRD*-warmtewisselaar mag
nooit warmer dan 80°C zijn.
Stel de doeltemperatuur van het uittredend water daarom
nooit in op meer dan 80°C op de controller van de ketel en
monteer een Aquastat
van de RKHBRD*-unit.
Controleer of de terugslagkleppen (lokale levering) juist in
het systeem geïnstalleerd zijn.
Controleer of de kamerthermostaat (th) niet voortdurend
AAN/UIT wordt geschakeld.
Rotex is niet aansprakelijk voor eventuele schade die
ontstaat wanneer dit voorschrift niet wordt nageleefd.
(a) De Aquastat-klep moet ingesteld zijn op 80°C en moet de retourwaterstroming
naar de unit afsluiten wanneer de gemeten temperatuur meer dan 80°C
bedraagt. Wanneer de temperatuur zakt, moet de Aquastat-klep de
retourwaterstroming naar de RKHBRD*-unit weer herstellen.
EKHBRD*
Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
dat het differentiaal of
(C) een buitentemperatuur-
de op de gebruikersinterface
is geactiveerd, wordt
(a)
-klep in de retourwaterstroming
