O
NDERHOUD EN SERVICE
Om een optimale werking van de unit te verzekeren moet u op
geregelde tijdstippen de unit en de lokale bedrading controleren.
Dit onderhoud moet worden uitgevoerd door uw plaatselijke Rotex-
technicus.

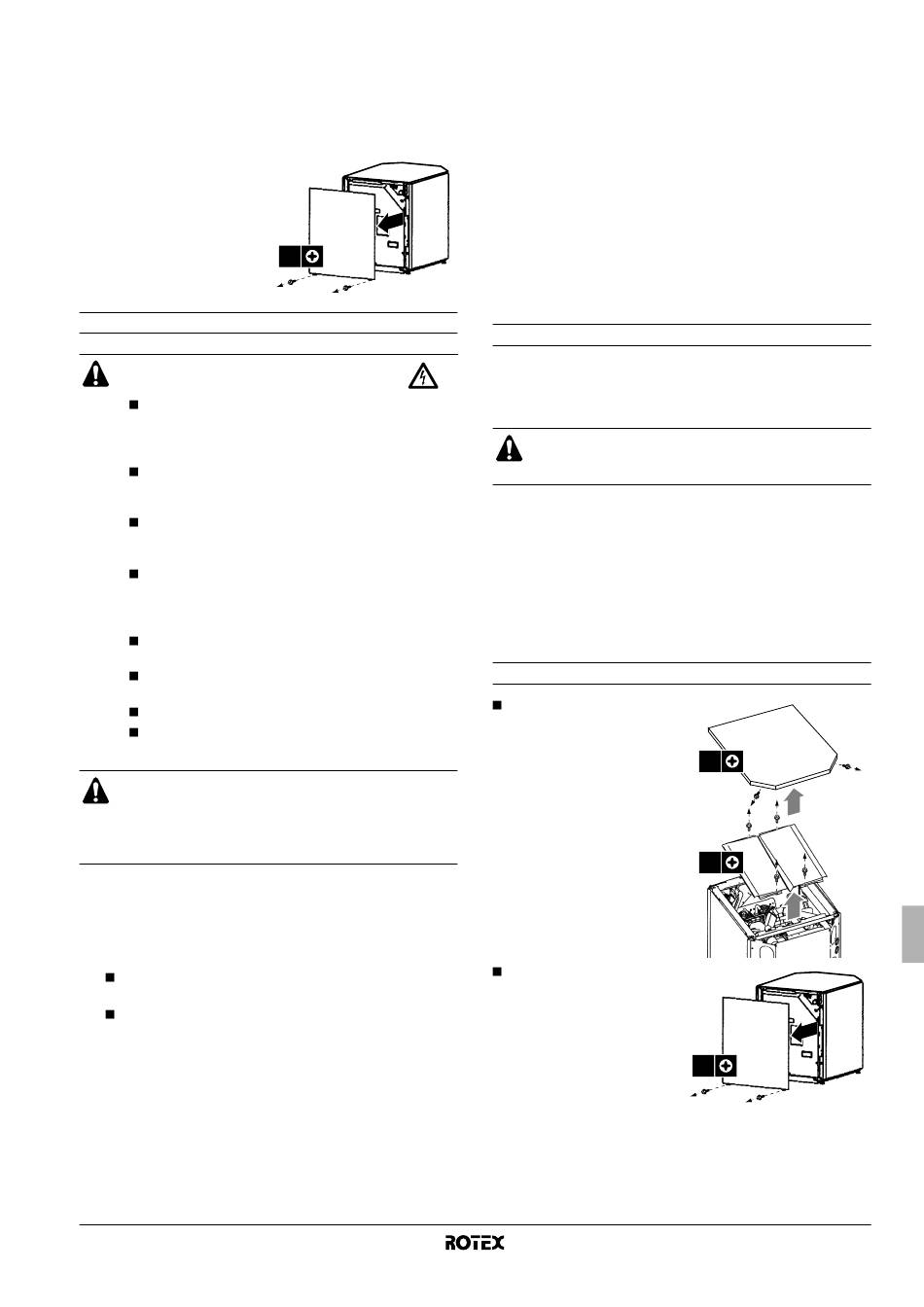

Om de hierna beschreven
onderhoudsactiviteiten uit te
voeren moet alleen het voorste
sierpaneel worden verwijderd.
Verwijder de 2 onderste
schroeven en haak dan het
voorste sierpaneel los om het
weg te nemen.

Wat te doen bij onderhoud

WAARSCHUWING: ELEKTRISCHE SCHOK
Vooraleer een onderhoud of herstelling uit te voeren
moet u steeds de hoofdschakelaar op het voedings-
paneel uitschakelen, de zekeringen verwijderen of de
beveiligingen van de unit openen.
Controleer of de stroomvoorziening van de buitenunit
ook is uitgeschakeld
onderhouds- of reparatiewerkzaamheden.
Raak onderdelen die onder stroom staan minstens
10 minuten na het uitschakelen van de voeding niet
aan wegens het risico op hoogspanning.
Meet verder de
afbeelding 5 met een tester en controleer of de
spanning van de condensator in het hoofdcircuit niet
meer dan 50 V DC bedraagt.
De verwarming van de compressor kan zelfs in de
stopmodus nog werken.
Vergeet niet dat sommige delen van de elektronische
componentenkast heel heet zijn.
Zorg dat u geen geleidend deel aanraakt.
Spoel de binnenunit niet af. Dit kan kortsluiting of
brand veroorzaken.
Houd het veilig!
Raak vóór het onderhoud een metalen deel aan met de
hand (bijvoorbeeld de afsluiter) om de statische elektriciteit
van uw lichaam te ontladen, en zo de printkaart te
beschermen.
De beschreven controles moeten minstens één keer per jaar door
bevoegd personeel worden uitgevoerd.
1 Waterdrukveiligheidsklep
Controleer de goede werking van de drukveiligheidsklep door de
rode knop op de klep linksom te draaien:
Hoort u geen klakkend geluid, neem dan contact op met uw
plaatselijke verdeler.
Als het water uit de unit blijft vloeien, dient u de afsluiters van
zowel de waterinlaat als -uitlaat eerst te sluiten en dan
contact met uw plaatselijke verdeler op te nemen.
2 Slang drukveiligheidsklep
Controleer of de slang van de drukveiligheidsklep goed ligt om
het water af te voeren.
3 Schakelkast binnenunit
Voer een grondige visuele controle uit van de schakelkast en
zoek naar voor de hand liggende gebreken zoals losse
aansluitingen of foute bedrading.
RKHBRD011~016AAV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW55786-1
2x
voordat u begint met
punten zoals afgebeeld in
4 Waterdruk
Controleer of de waterdruk meer dan 1 bar bedraagt.
Vul water bij indien nodig.
5 Waterfilter
Maak het waterfilter schoon.
O
PSPOREN EN VERHELPEN VAN STORINGEN
In dit onderdeel wordt nuttige informatie gegeven over het opsporen
en oplossen van bepaalde storingen die in de unit kunnen
voorkomen.
Dit opsporen van en oplossen van problemen mag alleen door uw
plaatselijke Rotex-technicus worden uitgevoerd.

Algemene richtlijnen

Voer altijd eerst een grondige visuele controle uit van de unit en zoek
naar voor de hand liggende gebreken zoals losse aansluitingen of
foute bedrading vooraleer te beginnen met de procedure voor het

opsporen en verhelpen van storingen.

Schakel steeds de hoofdschakelaar van de unit uit
vooraleer u het voedingspaneel of de schakelkast
controleert.
Als een beveiliging geactiveerd is, moet u de unit uitschakelen en
nagaan waarom de beveiliging is geactiveerd vooraleer ze te
resetten. De beveiligingen mogen onder geen beding worden
overbrugd of op een andere waarde worden ingesteld dan deze van
de fabrieksinstelling. Raadpleeg uw plaatselijke verdeler als u de
oorzaak van de storing niet kunt vinden
Als de drukveiligheidsklep niet goed werkt en moet worden
vervangen, moet u de slang van de drukveiligheidsklep altijd weer
aansluiten om te voorkomen dat water uit de unit druppelt!

Openen van de unit

Om toegang te verschaffen
tot de ontluchtingskraan,
thermische beveiliging,
3-wegsklep, thermistoren,
lokale bedradingskanaal, ...
kan het bovenste sierpaneel
van de unit worden verwijderd
door de 2 schroeven aan de
achterkant los te draaien en
dan het paneel los te haken.
Naast het bovenste sier-
paneel kan ook het voorste
sierpaneel worden verwijderd
voor servicewerkzaamheden
aan de manometer, druk-
veiligheidsklep, ... Verwijder
de 2 onderste schroeven en
haak dan het voorste
sierpaneel los om het weg te
nemen.
.
2x
4x
2x
