Uygulama 5

Yardımcı kazan ile hacim ısıtma (alternatif işletim)
Rotex iç ünite ile veya sistem içinde bağlı olan bir yardımcı kazan ile
hacim ısıtma uygulaması. Yardımcı bir kontak, RKHBRD* iç ünitenin
mi yoksa kazanın mı çalışacağına karar verir. Bu yardımcı kontak,
örn. dışarıdaki bir termostat, bir elektrik tarifesi kontağı, manüel
olarak çalıştırılan bir kontak, vs. olabilir.
İkisi birden çalışma, kullanım sıcak suyu ısıtma işletiminde değil
yalnız hacim ısıtma işletiminde mümkündür. Bu tür uygulamada
kullanım sıcak suyu daima Rotex iç ünitesine bağlı olan kullanım
sıcak su deposu tarafından sağlanır.

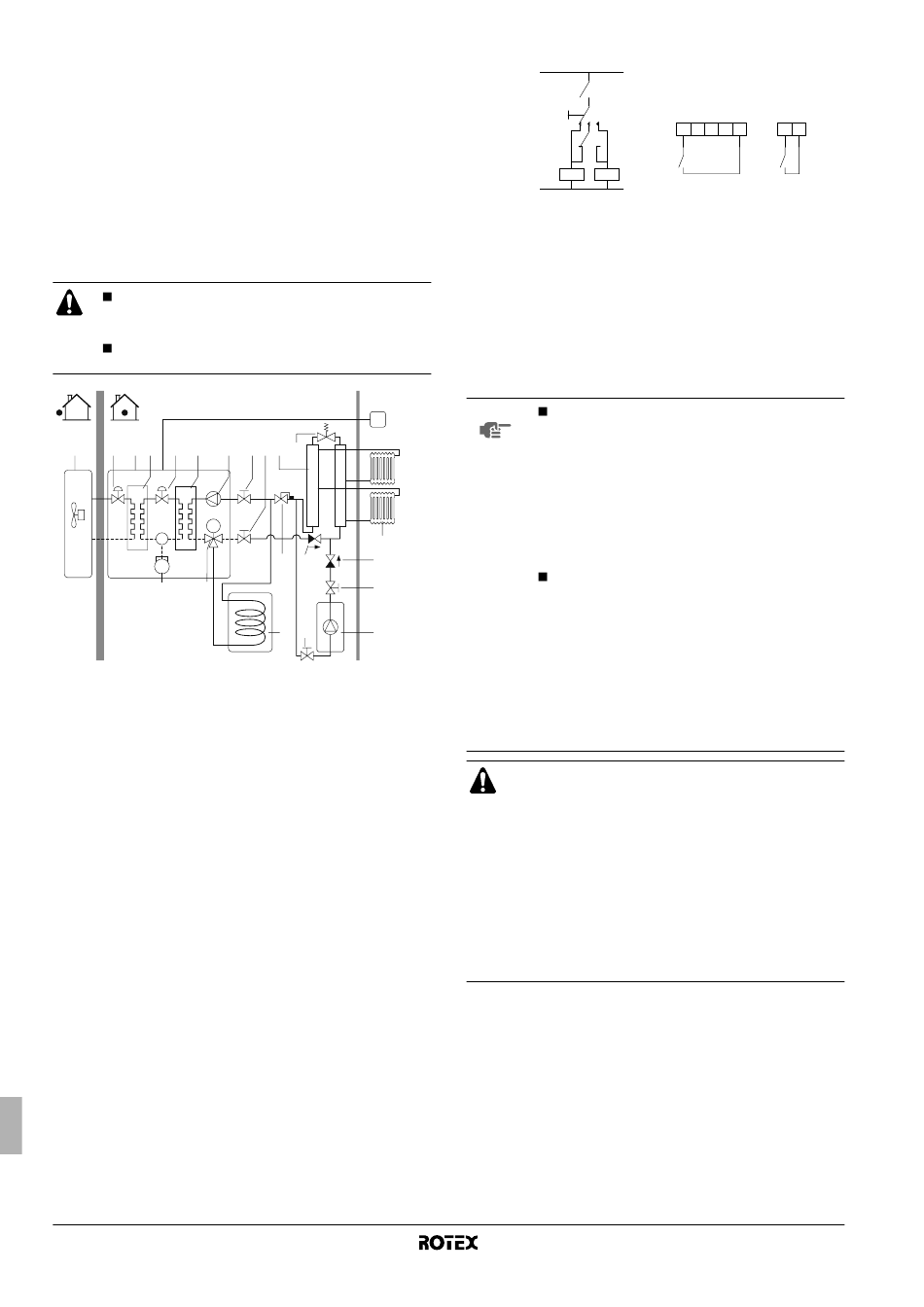

Yardımcı kazan aşağıdaki resimlere uygun olarak boru sistemine ve
saha kablo bağlantılarına entegre edilmelidir.
Kazanın ve sistem içine entegrasyonunun ilgili Avrupa
ve ulusal düzenlemelere
edilmelidir.
Kazan sistemindeki hatalı veya güvenli olmayan
durumlardan Rotex sorumlu tutulamaz.
1 12 2 3 12 4 6
M
5 8
1 Dış ünite
2 İç ünite
3 Soğutucu ısı eşanjörü
4 Su ısı eşanjörü
5 Kompresör
6 Pompa
7 Kesme vanası
8 Motorlu 3 yollu vana
(sahadan temin edilir)
9 Kullanım sıcak su
deposu
10 Kolektör (sahadan
temin edilir)
11 Radyatör (sahadan
temin edilir)
Montaj kılavuzu
5
uygun olması temin
A B
C1
7 7 10 13
11
17 15 15
16
9 16 14
12 Elektronik genleşme valfı
13 Baypas vanası (sahadan
temin edilir)
14 Kazan (sahadan temin
edilir)
15 Çek valf (sahadan temin
edilir)
16 Kesme vanası (sahadan
temin edilir)
17 Su sıcaklık regülatörü
(sahadan temin edilir)
C1 Uzaktan kumanda
A Montaj konumu
B Oturma odası
Saha kablo bağlantıları
L
th
EKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Kazan termostatı
C Yardımcı kontak (normalde kapalı)
th Yalnız ısıtma oda termostatı
K1A RKHBRD* ünitesinin çalıştırılması için yardımcı
röle (sahadan temin edilir)
K2A Kazanın çalıştırılması için yardımcı röle (sahadan
temin edilir)
İşletim
Oda termostatı (th) kapandığında, yardımcı kontağın (C) konumuna
bağlı olarak ya RKHBRD* ünitesi yada kazan çalışmaya başlar.
NOT RKHBRD* ünitesi ile kazan arasında sık sık geçiş
yapılmasının önlenmesi için yardımcı kontağın
yeterli farka veya zaman gecikmesine sahip
olması temin edilmelidir. Yardımcı kontak (C) bir
dış hava sıcaklık termostatıdır, güneş tarafından
etkilenmemesi ya da AÇILIP/KAPATILMAMASI
için termostatı gölge bir yere yerleştirin.
Sık anahtarlama
korozyona neden olabilir. Kazanın imalatçısına
danışın.
RKHBRD* ünitesinin ısıtma işletimi sırasında,
kullanıcı arabiriminde ayarlanan hedef çıkış suyu
sıcaklığına ulaşmak için ünite çalışacaktır. Hava
durumuna bağlı işletim etkin olduğunda, su
sıcaklığı dış hava sıcaklığına bağlı olarak
otomatikman belirlenir.
Kazanın ısıtma
denetleyicisinde ayarlanan hedef çıkış suyu
sıcaklığına ulaşmak için kazan çalışacaktır.
Kazan üzerindeki hedef çıkış suyu sıcaklık ayar
noktasını hiçbir zaman 80°C üzerine ayarlamayın.
RKHBRD* ısı eşanjörüne gelen dönüş suyunun hiçbir
zaman 80°C üzerine çıkmadığından emin olun.
Bunun için, kazan denetleyicisindeki hedef çıkış suyu
sıcaklık ayar noktasını hiçbir zaman 80°C üzerine getir-
meyin ve gerekirse RKHBRD* ünitesinin dönüş suyu
(a)
akışına bir su sıcaklık
Çek valfların (sahadan temin edilir) sisteme doğru bir
şekilde takıldığından emin olun.
Oda termostatının
yapmadığından emin olun.
Bu kurala uyulmaması sonucunda doğabilecek hasarlar-
dan Rotex sorumlu olmayacaktır.
(a) Su sıcaklık regülatörü 80°C için ayarlanmalıdır ve ölçülen sıcaklık 80°C'yi
aştığında üniteye gelen dönüş suyu akışını kesmek üzere çalışmalıdır. Sıcaklık
daha alt bir seviyeye düştüğünde, su sıcaklık regülatörü RKHBRD* ünitesine
gelen dönüş suyu akışını tekrar açmak üzere çalışmalıdır.
EKHBRD*
Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
kazanda erken safhada
işletimi sırasında, kazan
regülatörü takın.
(th) sık sık AÇMA/KAPAMA
RKHBRD011~016AAV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW55786-1
