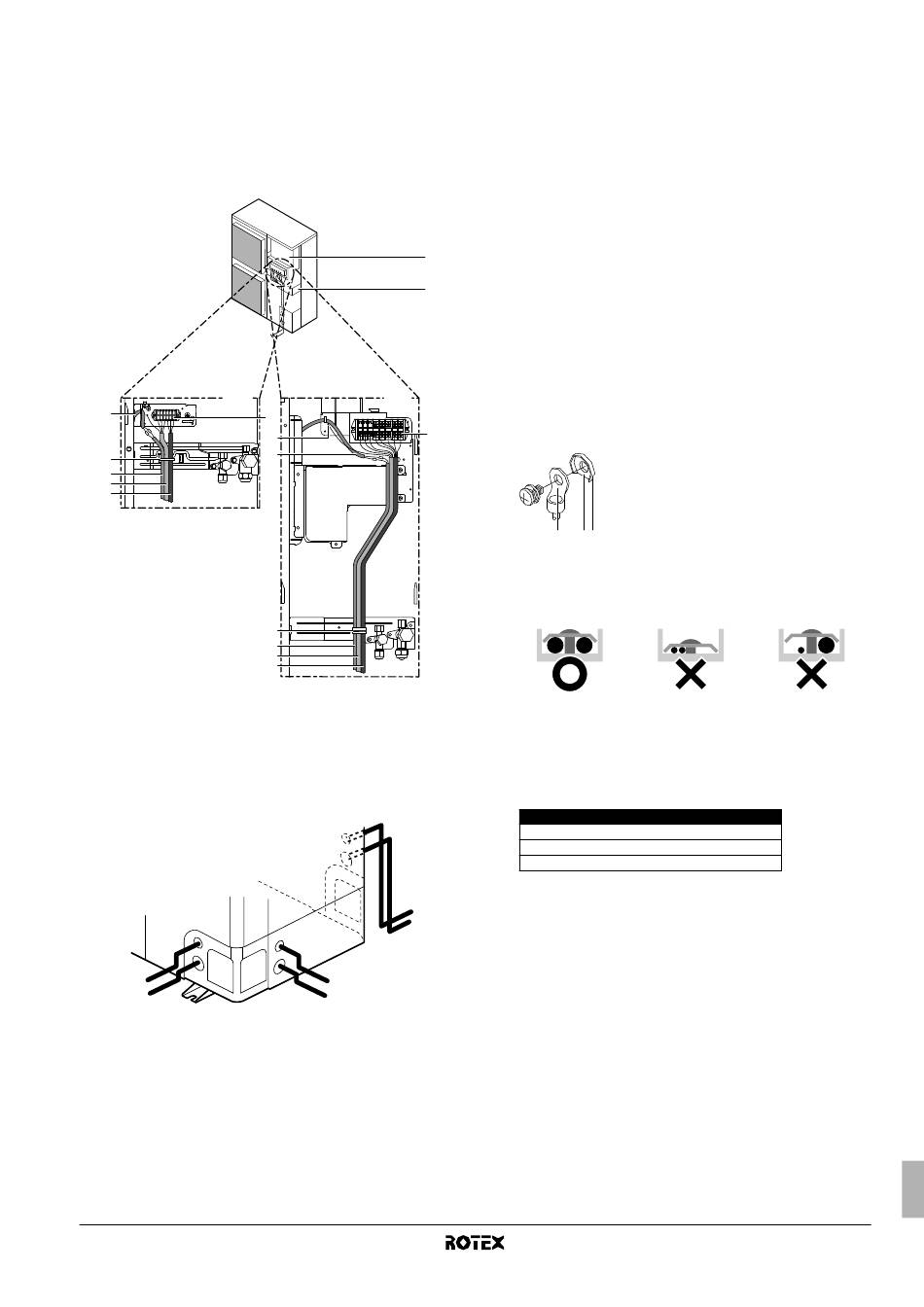

14.2. Připojování napájení a propojení mezi jednotkami
■
Zajistěte vodič uzemnění k montážní desce uzavíracího ventilu,
aby se neposunoval.
■
Upevněte vodič uzemnění montážní desce uzavíracího ventilu
ještě jednou podél elektrického vedení a vedení mezi
jednotkami.
■
Veďte elektrické vodiče tak, aby se čelní kryt nenadzvedával při
provádění zapojování a pevně čelní kryt připevněte.
V3
7
4
8
5
6
1 Spínací skříňka
2 Montážní deska uzavíracího ventilu
3 Uzemnění
4 Kabelové pásky
5 Zapojení mezi jednotkami
6 Zapojení napájení a uzemnění
2
1
1 Napájení, uzemnění a pokud je použit: vodič vyhřívání
spodní desky
2 Zapojení mezi jednotkami
RRLQ011~016CAV3+W1
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW57795-1 – 10.2010
1
2
W1
3
3
3
7
4
8
5
6
2
1
2
1
■
Při vedení kabelů z jednotky lze do vyrážecího otvoru umístit
ochrannou manžetu pro vodiče (PG-vložky). (Viz obrázek 3)
1 Vodič
2 Pouzdro
3 Matice
4 Rám
5 Hadice
A Uvnitř
B Venku
Pokud nepoužíváte chráničku
vinylovými trubkami, aby se zabránilo prořezání kabelů o okraje
vyrážecího otvoru.
■
Při elektrických pracích se řiďte schématem elektrického
zapojení (dodávaný s jednotkou, nachází se uvnitř čelní desky).
■
Vytvarujte vodiče a upevněte kryt pevně tak, aby jej šlo dobře
nasadit.
14.3. Bezpečnostní opatření u zapojení napájení a vedení
mezi jednotkami
■
Použijte kulaté vlnité vývody pro připojení napájení ke
svorkovnici. Pokud je není možné použít z nevyhnutelných
důvodů, dodržujte následující pokyny.
1 Kulatá přítlačná svorka
2 Výřez
3 Miskovitá podložka
1 2 3
- Nepřipojujte vodiče s různým průřezem ke stejné svorce
napájení (uvolnění spojení může způsobit přehřátí).
- Při zapojování vodičů stejného průřezu je připojte dle
obrázku dole.
■
Použijte šroubovák správné velikosti pro utažení šroubů svorek.
Malé šroubováky mohou poškodit hlavu šroubu a zabránit
správnému utažení.
■
Přetažení šroubů svorkovnice je může poškodit.
■
V níže uvedené tabulce naleznete utahovací moment pro
svorkové šrouby.
Utahovací moment (N•m)
M4 (X1M)
M5 (X1M)
M5 (UZEMNĚNÍ)
■
Zapojení vnitřní jednotky apod, viz instalační návod přiložený
k vnitřní jednotce.
■
K napájecímu vedení připojte jistič proti zemnímu spojení
a pojistky. (Viz obrázek 6)
1 Jistič proti zemnímu spojení
2 Pojistky
3 Dálkový ovladač
■
Při zapojování se ujistěte, že jsou použity předepsané vodiče.
Proveďte kompletní zapojení a připevněte vodiče tak, aby na
svorky nepůsobily vnější síly.
vedení, ochraňte vodiče
1,2~1,8
2,0~3,0
3,0~4,0
Instalační návod
