REMARQUE
Si les orifices de drainage de l'unité
extérieure sont recouverts par une
base de montage ou par la surface
du sol, soulevez l'unité de manière
à disposer d'un espace libre de plus
de 100 mm sous l'unité extérieure.
6.1. Travaux de fondation
■
Vérifiez la résistance et le niveau du sol d'installation de
manière à ce que l'unité ne génère pas de vibrations ou de
bruits après installation.
■

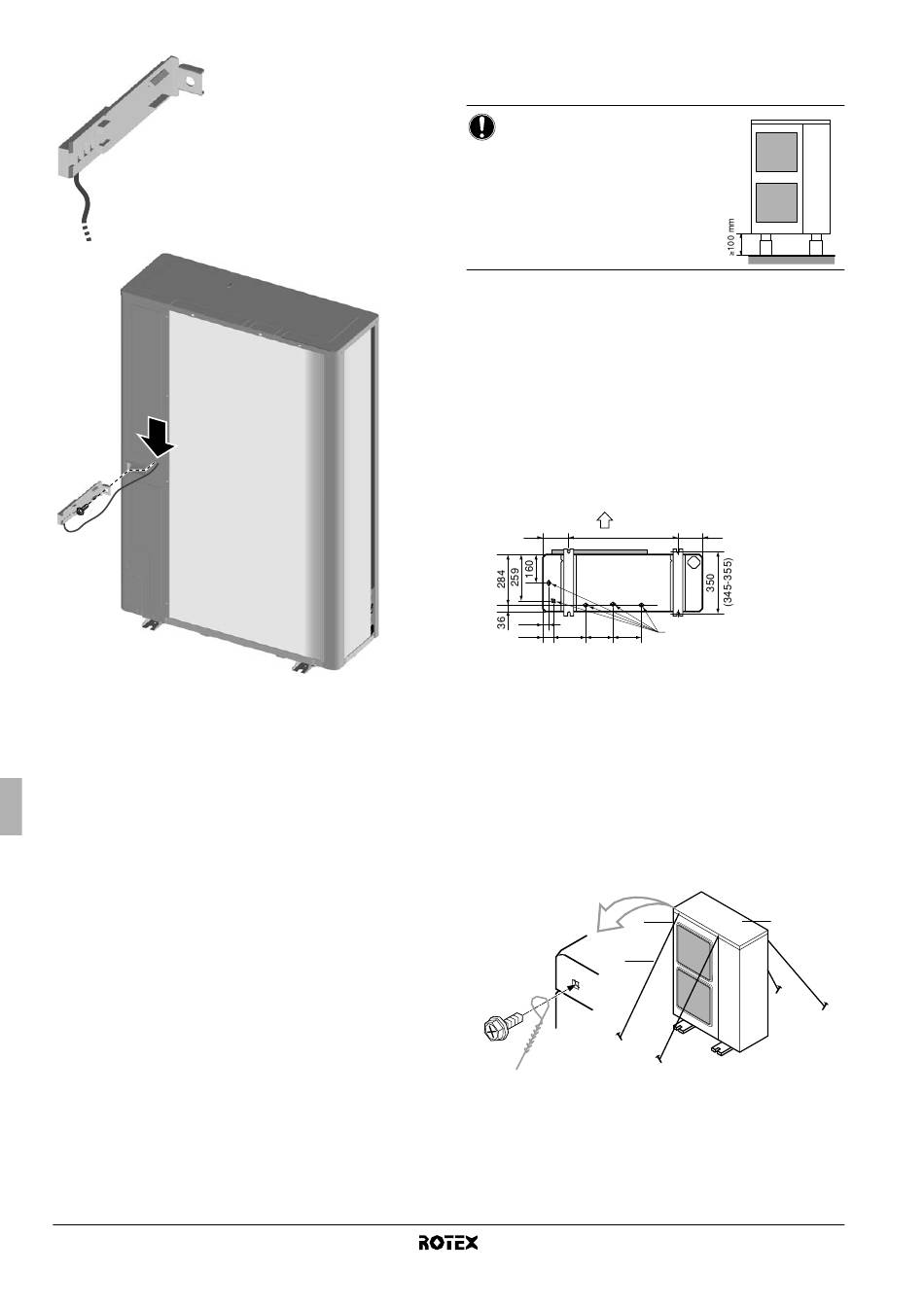

Conformément à l'illustration montrant le plan des fondations,
fixez fermement l'unité à l'aide des boulons de scellement
(préparez 4 jeux de boulons de scellement M12, d'écrous et de
rondelles, à fournir).
■
Le mieux est de visser les boulons de scellement jusqu'à ce que
leur longueur par rapport à la surface des fondations soit de
20 mm.
RRLQ
A
140
620
B
35
60
182 154 159
A
Côté de décharge
B
Vue inférieure (mm)
C
Orifice de drainage
6.2. Méthode d'installation pour prévenir
le basculement
S'il est nécessaire d'empêcher le basculement de l'unité, procédez
à l'installation comme indiqué sur l'illustration.
■
Préparez les 4 câbles comme indiqué sur l'illustration.
■
Dévissez la plaque supérieure aux 4 emplacements indiqués
par A et B.
■
Placez les vis dans les œillets et serrez-les.
A
A
C
A
Emplacement des 2 trous de fixation à l'avant de l'unité
B
Emplacement des 2 trous de fixation à l'arrière de l'unité
C
Câbles: à fournir
Unité extérieure pour pompe à chaleur air à eau
140
C
B
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
