3. A
VANT INSTALLATION

AVERTISSEMENT

La pression maximale de travail de l'unité RRLQ étant de
4,17 MPa (41,7 bar), des tuyaux aux parois plus épaisses
peuvent être nécessaires. Reportez-vous au paragraphe
"8.1. Sélection du matériel de canalisation" à la page 10.
3.1. Portée du présent manuel
Le présent manuel détaille les procédures de manipulation,
d'installation et de raccordement des unités RRLQ. Le présent
manuel a été préparé afin de permettre la maintenance adaptée de
l'unité et le dépannage en cas de problèmes.
3.2. Précautions pour le réfrigérant R410A
■
Le réfrigérant doit respecter des consignes strictes pour
permettre de conserver un système propre, sec et étanche.
- Propre et sec
Les corps étrangers (huiles minérales et humidité incluses) ne
doivent pas pénétrer dans le système.
- Étanche
Lisez attentivement la section "9. Précautions concernant les
tuyauteries de réfrigérant" à la page 11 et respectez les procédures.
■
Le réfrigérant R410A étant un mélange, le réfrigérant
supplémentaire requis doit être chargé à l'état liquide (si le
réfrigérant se trouve sous forme gazeuse, sa composition
change et le système ne fonctionne pas correctement).
■
L'unité intérieure connectée doit être une unité RKHBH/X016
spécialement conçue pour le réfrigérant R410A.

3.3. Installation

■
Reportez-vous au manuel d'installation de l'unité intérieure pour
l'installation de l'unité intérieure.
■
Ne faites jamais fonctionner l'unité sans les thermistances (R3T,
R4T) ou les capteurs de pression (S1NPH, S1PH), faute de quoi
le compresseur risque de griller.
■
Veillez à vérifier le nom de modèle et le numéro de série des
plaques extérieures (avant) avant de monter/démonter les
plaques de manière à éviter les erreurs.
■
Lors de la fermeture des panneaux de service, veillez à ce que
le couple de serrage ne dépasse pas 4,1 N•m.
3.4. Identification du modèle
Les unités RRLQ incluent des équipements spéciaux (isolation,
chauffage de la plaque de fond, etc.) de manière à garantir le bon
fonctionnement dans des zones qui peuvent être soumises à la fois
à de faibles températures ambiantes et à de l'humidité. Ces modèles
sont équipés de dispositifs de prévention du gel (isolation, chauffage
de la plaque de fond, etc.).
L'unité extérieure RRLQ_CA peut être connectée à une
unité intérieure RKHBH/X016* (le chauffage de la plaque
de fond de l'unité extérieure est contrôlée par la carte de
circuits imprimés de l'unité extérieure).
RRLQ011~016CAV3+W1
Unité extérieure pour pompe à chaleur air à eau
4PW57795-1 – 10.2010

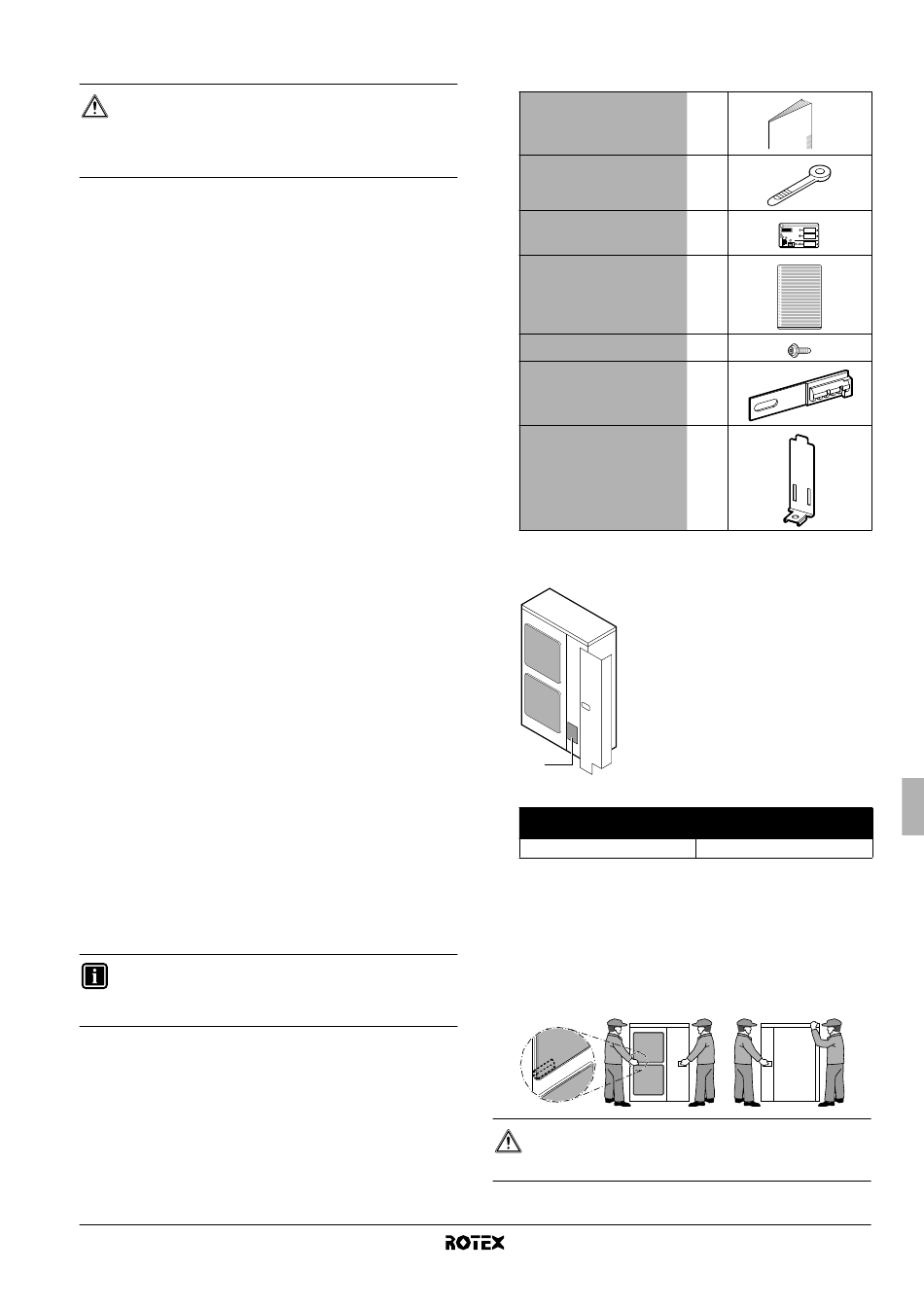

3.5. Accessoires

■
Vérifiez que les accessoires suivants sont inclus avec l'unité.
Manuel d'installation
Attache-câble
Étiquette concernant les gaz
fluorés à effet de serre
Étiquette multilingue concernant
les gaz fluorés à effet de serre
Vis (M4x12)
Plaque de fixation des
thermistances (pièce de
remplacement)
Fixation des thermistances
Reportez-vous à l'illustration
l'emplacement des accessoires.
1
1
■
Options possibles
Couvercle de protection contre
la neige
RK016SNC
(a) La carte de circuits imprimés de demande est uniquement valable pour la
fonction de réglage de l'exécution à la demande. Reportez-vous au manuel
d'installation de la carte KRP58M51.

3.6. Manipulation

Comme indiqué sur l'illustration ci-dessous, déplacez doucement
l'unité en saisissant les poignées de gauche et de droite. Placez les
mains dans les coins plutôt que de saisir l'entrée d'air, de manière
à ne pas déformer le boîtier.

ATTENTION

Afin d'éviter les blessures, ne touchez pas à l'entrée d'air
ou aux ailettes en aluminium de l'unité.
1
2
1
1
1
1
1
ci-dessous pour connaître
Accessoires
Carte de circuits imprimés
de demande
(a)
KRP58M51
Manuel d'installation
