11.1. Genel uyarılar
■
Ünite içerisindeki tüm boruların kaçak testleri fabrikada
gerçekleştirilmiştir.
■
–100,7 kPa (5 Torr mutlak, –755 mm Hg) değerindeki bir gösterge
basıncını boşaltabilecek kapasitede ve tek yönlü vana takılı olan
bir 2 kademeli vakum pompası kullanın.
■
Verimliliği arttırmak için vakum pompasını hem gaz durdurma
vanasının, hem de sıvı durdurma vanasının servis portuna
bağlayın.
BİLDİRİM
■
Soğutucu akışkanla birlikte havayı boşaltmayın.
Kurulumu boşaltmak için bir vakum pompası kullanın.
Hava boşaltma işlemi için ilave soğutucu akışkanı
verilmez.
■
Kaçak testi veya
gerçekleştirmeden önce gaz durdurma vanasının ve sıvı
durdurma vanasının sağlam şekilde kapatıldığından
emin olun.

11.2. Kurulum

(Bkz. şekil 5)
1 Basınç göstergesi
2 Nitrojen
3 Soğutucu akışkan
4 Tartı cihazı
5 Vakum pompası
6 Durdurma vanası
11.3. Kaçak testi
Kaçak testi mutlaka EN 378-2 sayılı standarda uygun olmalıdır.
1 Vakumlu kaçak testi
1.1 Sistemi –100,7 kPa (5 Torr) değerine kadar sıvı ve gaz
borularından boşaltın.
1.2 Bu değere ulaşıldıktan sonra, vakum pompasını kapatın ve
basıncın en az 1 dakika boyunca yükselip yükselmediğini
kontrol edin.
1.3 Basınç yükseliyorsa, sistem nem içeriyor olabilir (aşağıdaki
vakumlu kurutma bölümüne bakın) veya sistemde kaçak
olabilir.
2 Basınç kaçak testi
2.1 0,2 MPa'lık (2 bar) minimum gösterge değerine ulaşılana
kadar nitrojen gazıyla basınçlandırarak vakumu kesin.
Gösterge basıncını kesinlikle ünitenin maksimum çalışma
basıncının üzerinde bir değere (4,0 MPa (40 bar)) ayarlamayın.
2.2 Tüm boru bağlantılarına
uygulayarak kaçak olup olmadığını kontrol edin.
BİLDİRİM
Tedarikçiniz tarafından önerilen bir köpüklü test
çözeltisinin kullanıldığından emin olun.
Bu işlem için sabunlu su kullanmayın, aksi
takdirde konik ağızlı somunlar kırılabilir (sabunlu
su tuz içeriyor olabilir ve bu durumda konik ağızlı
somunlar, borular soğuduğunda donabilir) ve/veya
konik ağızlı bağlantılarda korozyon meydana
gelebilir (sabunlu su amonyum içeriyor olabilir ve
bu da konik ağızlı pirinç somunlar ile konik ağızlı
bakır bağlantı elemanları arasında korozyon
etkisine neden olur).
2.3 Tüm nitrojen gazını boşaltın.
RRLQ011~016CAV3+W1
Hava kaynaklı ısı pompası dış ünitesi
4PW57795-1 – 10.2010
vakumlu kurutma işlemi
köpüklü bir test çözeltisi

11.4. Vakumlu kurutma

Sistemdeki tüm nemi boşaltmak için, şu prosedürü takip edin:
1 –100,7 kPa'lık bir hedef vakum değeri elde edilmesi için sistemi
en az 2 saat boyunca boşaltın.
2 Vakum pompasını kapalı konuma getirdikten sonra, hedef
vakum değerinin en az 1 saat boyunca korunup korunmadığını
kontrol edin.
3 2 saat içerisinde hedef vakum değerine ulaşılamaması veya bu
değerin 1 saat boyunca sabit kalmaması, sistemde çok fazla
nem olduğu anlamına gelebilir.
4 Bu durumda, 0,05 MPa (0,5 bar) minimum gösterge değerine
ulaşılana kadar nitrojen gazıyla basınçlandırarak vakumu kesin
ve tüm nem giderilene kadar 1. - 3. adımlar arasındaki işlemleri
tekrarlayın.
5 Bu işlemlerin ardından durdurma vanaları açılabilir ve/veya ilave
soğutucu akışkan yüklemesi yapılabilir (bkz. "12. Soğutucu
akışkan yükleme", sayfa 14).
Durdurma vanası açıldıktan sonra, soğutucu akışkan
borularındaki basıncın yükselmesi mümkündür. Bu durum
örneğin dış ünite devresinde genleşme vanasının kapalı
olmasından kaynaklanıyor olabilir, ancak ünitenin doğru
çalışması için herhangi bir problem teşkil etmemektedir.
12. Soğutucu akışkan yükleme
12.1. Kullanılan soğutucuya ilişkin önemli bilgiler
Bu ürün Kyoto Protokolü tarafından kapsanan florlu sera gazları
içerir. Gazları atmosfere deşarj etmeyin.
Soğutucu akışkan tipi: R410A
(1)
GWP değer: 1975
(1)
GWP = küresel ısınma potansiyeli

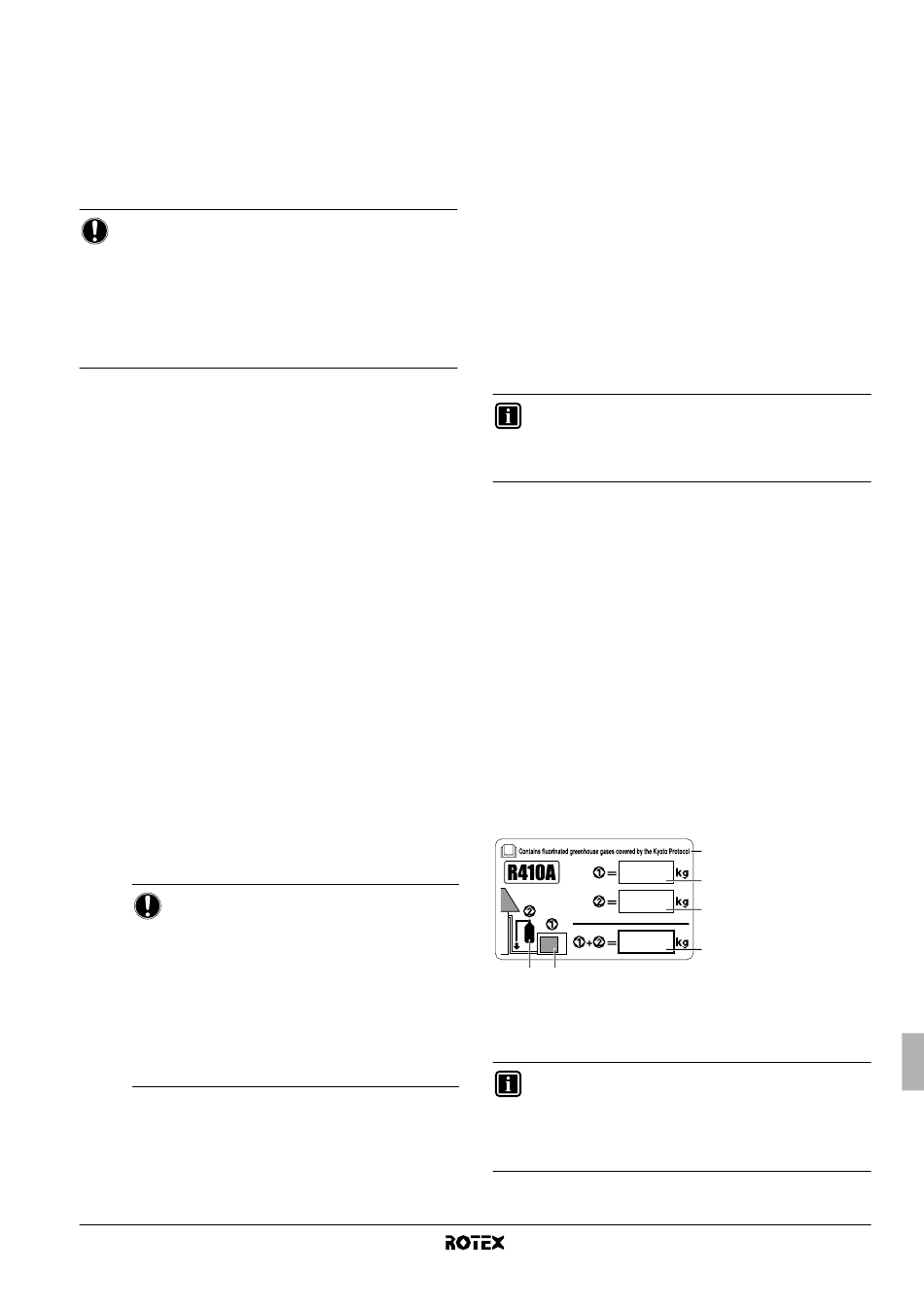

Lütfen, tükenmez kalemle doldurun,
■ ➀ ürüne fabrikada yüklenen soğutucu miktarı,
■ ➁ sahada yüklenen ilave soğutucu miktarı ve
■ ➀+➁ ürünle birlikte verilen
florlu sera gazları etiketi üzerindeki toplam soğutucu akışkan miktarı.
Doldurulan etiket mutlaka ürünün içine ve ürün yükleme portunun
yakınına (örn. servis kapağının içine) yapıştırılmalıdır.
6 5
Belirli florlu sera gazlarına ilişkin AB mevzuatının ulusal
uygulamaları, ünite üzerinde uygun bir resmi dilde açıklama
yapılmasını gerektirebilir. Bu nedenle, üniteyle birlikte çeşitli
dillerde hazırlanmış, ilave bir florlu sera gazları etiketi
verilmektedir.
Yapıştırma talimatları, etiketlerin arka yüzünde verilmiştir.
1 Ürüne fabrikada
4
yüklenen soğutucu
miktarı:
1
ünite üzerindeki
etikete bakın
2
2 Sahada yüklenen ilave
soğutucu miktarı
3 Yüklenen toplam
3
soğutucu miktarı
4 Kyoto Protokolü
kapsamına giren florlu
sera gazları içerir
5 Dış ünite
6 Soğutucu akışkan tüpü
ve yükleme manifoldu
Montaj kılavuzu
