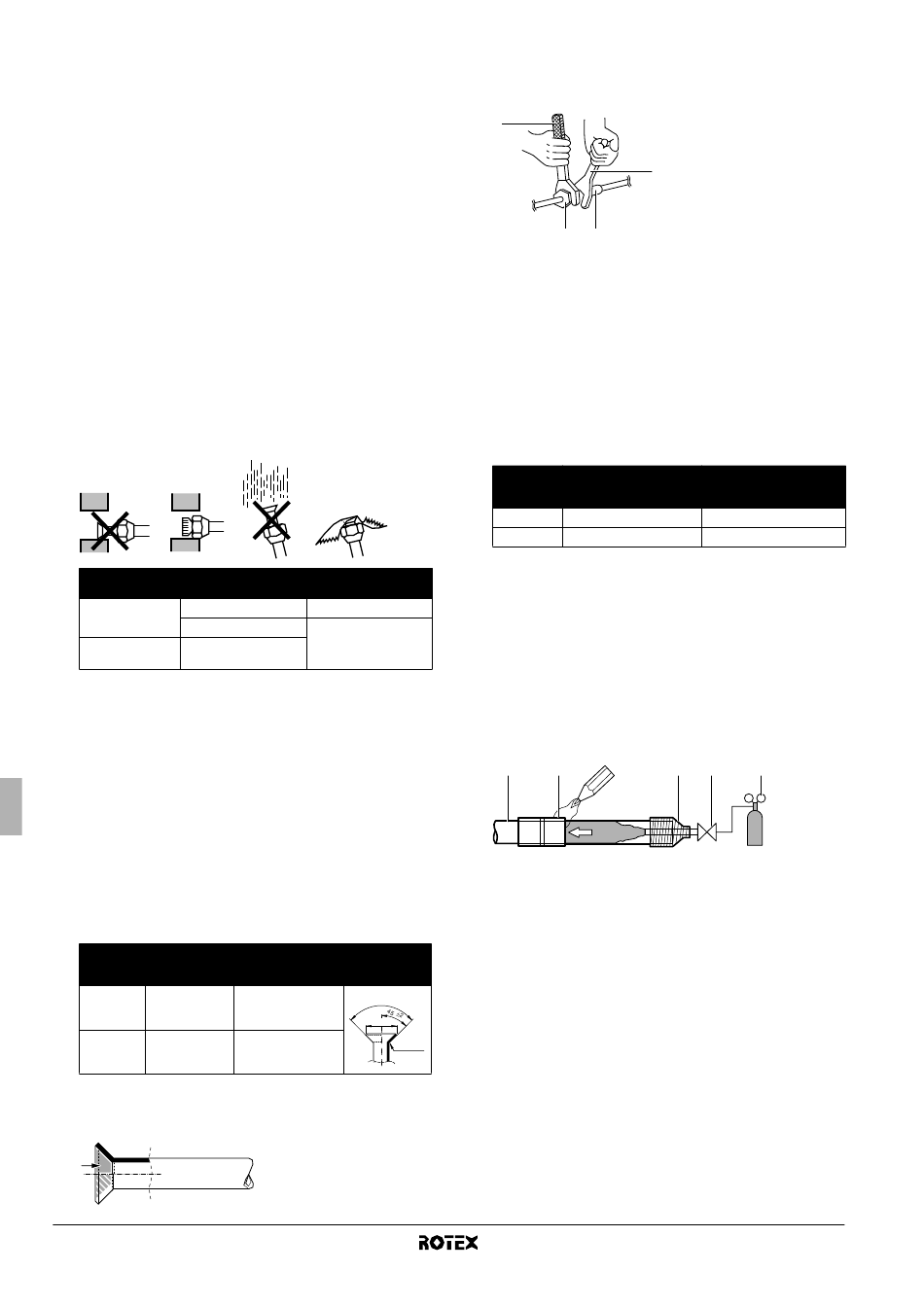

9. P
RÉCAUTIONS CONCERNANT LES
TUYAUTERIES DE RÉFRIGÉRANT
■
Ne laissez rien d'autre que le réfrigérant indiqué se mélanger au
cycle de refroidissement (air, etc.). En cas de fuite de gaz
réfrigérant lorsque vous travaillez sur l'unité, aérez immédiatement
la pièce de manière suffisante.
■
Utilisez uniquement du réfrigérant R410A.
Outils d'installation:
Veillez à utiliser des outils d'installation (flexible de charge du
manifold de la jauge, etc.) exclusivement conçus pour les
installations R410A, de manière à résister à la pression et
à éviter la pénétration de matériaux étrangers (huiles minérales
et humidité, par exemple) dans le système.
Pompe à vide:
Utilisez une pompe à vide à 2 étapes équipée d'un clapet de
non-retour.
Veillez à ce que l'huile de la pompe ne soit pas refoulée vers le
système lorsque la pompe est à l'arrêt.
Utiliser une pompe à vide capable de faire le vide jusqu'à
–100,7 kPa (5 Torr, –755 mm Hg).
■
Afin d'éviter la pénétration de saleté, de liquide ou de poussière
dans la tuyauterie, bloquez ou bouchez le tuyau.
Vous devez faire particulièrement attention lorsque vous passez
des tubes en cuivre dans des murs.
Emplacement Période d'installation
Plus d'un mois
Unité extérieure
Moins d'un mois
Quelle que soit
Unité intérieure
la période
■
La tuyauterie doit être montée de manière à ce que l'évasement
ne soit pas soumis à une contrainte mécanique.
9.1. Directives d'évasement
■
Les évasements ne doivent pas être réutilisés. Refaites-en de
nouveaux pour éviter les fuites.
■
Utiliser un coupe-tube et un outil pour évasement adapté au
réfrigérant utilisé.
■
Utilisez uniquement les raccords coniques accompagnant l'unité.
L'utilisation de raccords coniques différents peut provoquer des
fuites de réfrigérant.
■
Veuillez vous reporter au tableau des dimensions d'évasement
et des couples de serrage (un serrage excessif entraînera un
éclatement de l'évasement).
Taille des
tuyaux Couple de
(mm) serrage (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Au moment de placer le raccord conique, enduisez sa surface
interne d'huile volatile (éther ou ester), puis donnez 3 ou 4 tours
à la main avant de le serrer fermement.
Manuel d'installation
11
Méthode de
protection
Bloquez le tuyau
Bloquez ou bouchez
le tuyau
Forme de
Dimensions l'évasement
d'évasement A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
■
Lors du desserrage d'un raccord conique, utilisez toujours deux clés.
Lors du raccordement du tuyau, utilisez toujours une clé à vis et
une clé dynamométrique pour serrer le raccord conique afin
d'éviter qu'il se fissure et présente une fuite.
1
4 3
1 Clé dynamométrique
2 Clé à vis
3 Raccord de tuyaux
4 Raccord conique
Non recommandé, uniquement en cas d'urgence
Si vous êtes amené à raccorder un tuyau sans clé dynamo-
métrique, suivez la méthode d'installation ci-dessous:
■ Serrez l'écrou évasé à l'aide de la clé jusqu'à ce que le
couple de serrage augmente soudainement.
■ À partir de cette position, serrez davantage l'écrou évasé
selon l'angle illustré ci-dessous:
Taille des
tuyaux Angle de serrage
(mm) supplémentaire (degrés)
Ø9,5 60~90
Ø15,9 30~60

9.2. Directives de brasage

■
Veillez à souffler de l'azote lors du brasage.
Le soufflage d'azote permet d'éviter la création de quantités
importantes de film oxydé sur la partie intérieure des
tuyauteries. Un film oxydé affecte de manière négative les
clapets et les compresseurs du système frigorifique et empêche
le fonctionnement correct.
■
La pression d'azote doit être réglée sur 0,02 MPa (ce qui est une
valeur suffisante pour être perceptible sur la peau) avec un
réducteur de pression.
1 2
6
1 Tuyauterie de réfrigérant
2 Partie à braser
3 Ruban
4 Vanne manuelle
5 Réducteur de pression
6 Azote
■
N'utilisez pas d'antioxydants lors du brasage des joints de tuyaux.
Les résidus peuvent obstruer les tuyaux et endommager
l'équipement.
■
N'utilisez pas de décapant lors du brasage de tuyauteries de
réfrigérant cuivre/cuivre. Utilisez un alliage de brasure à base de
cuprophosphore qui ne requiert pas de décapant.
■
Le décapant a un effet extrêmement négatif sur les systèmes de
tuyauteries de réfrigérant. Par exemple, si vous utilisez un
décapant à base de chlore, les tuyaux rouilleront. Si le décapant
contient du fluor notamment, il détériorera l'huile frigorigène.
Unité extérieure pour pompe à chaleur air à eau
2
Longueur de bras
recommandée pour la clé
(mm)
±200
±300
3 4 5
6
