Durch Ausbrechen der beiden Schlitze ist eine Installation wie
unter Abbildung "Bauseitige Rohrleitungen in 4 Richtungen"
gezeigt möglich.
(Verwenden Sie eine Metallsäge, um die Schlitze auszusägen.)
■
Um das Verbindungsrohr nach unten an der Einheit zu installieren,
erstellen Sie eine Durchbruchöffnung, indem Sie mit einem Ø6 mm
Bohrer (4x) Löcher in den mittleren Bereich rund um die
Durchbruch-Öffnung bohren.
Rohrleitungen in 4 Richtungen".)
■

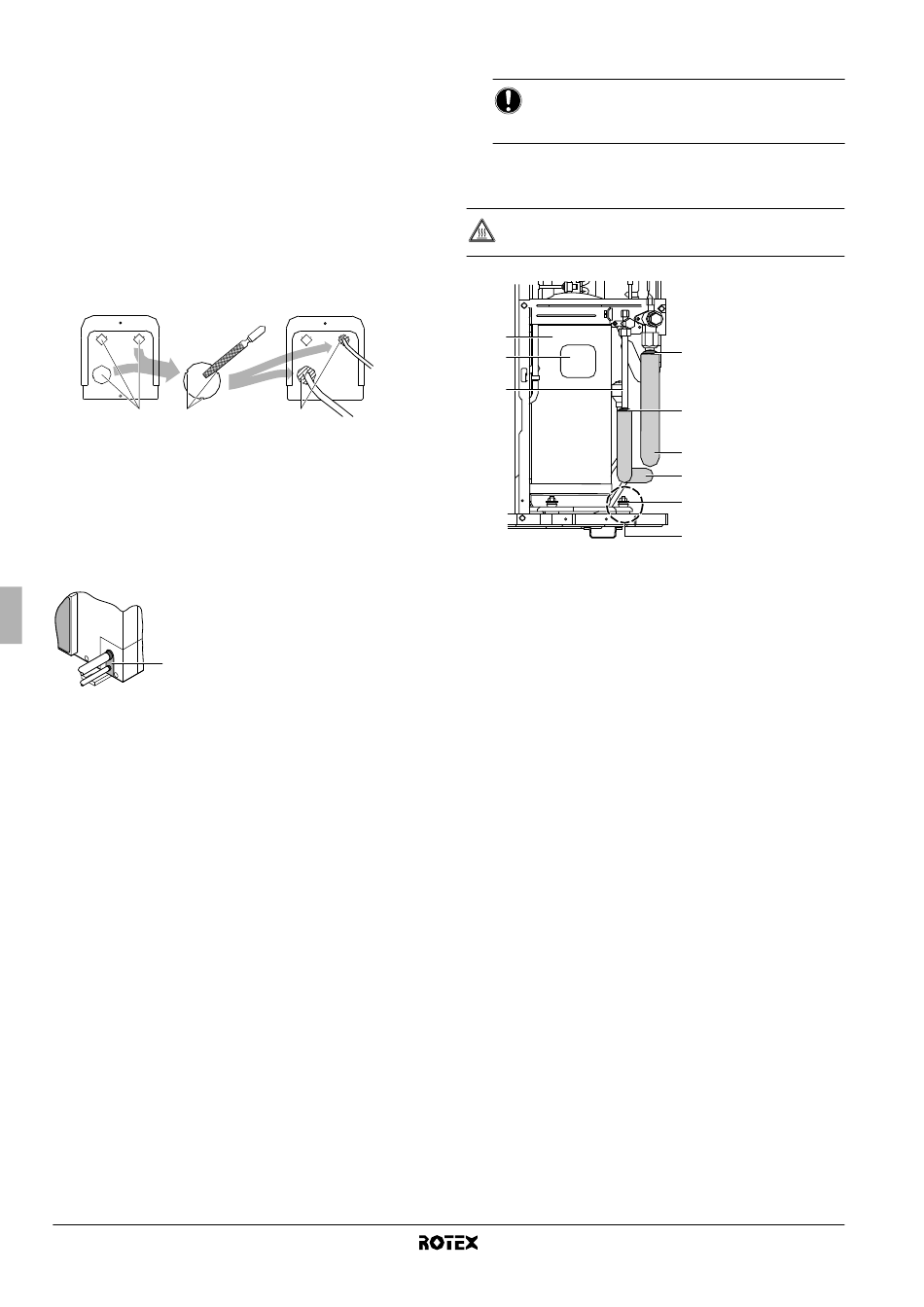

Es wird empfohlen, nach dem Durchbrechen der Durchbruch-
Öffnungen die Ränder und Bereiche entlang der Ränder mit
Reparaturlack anzustreichen, um Rost zu verhindern.
■
Entgraten Sie zunächst die Kanten der Öffnung und umwickeln
Sie dann elektrische Kabel, die durch die Durchbruch-
Öffnungen führen, mit Schutzklebeband, um Beschädigungen
zu verhindern.
1 2
1 Durchbruch-Öffnung
2 Grate
3 Verpackungsmaterial
10.1. Vermeiden des Eindringens von Fremdkörpern
Dichten Sie die Durchbruch-Öffnungen mit Glaserkitt oder anderem
Isoliermaterial (bauseitig zur Verfügung zu stellen), um das Gehäuse
vollständig abzudichten (siehe Abbildung).
1
1
Wenn die Möglichkeit besteht, dass Kleintiere durch die Durchbruch-
Öffnungen in das System eindringen können, stopfen Sie die Löcher
mit Verpackungsmaterial (bauseitig zu liefern) zu.
Insekten oder Kleintiere, die in die Außeneinheit gelangen, können
einen Kurzschluss im Elektrokasten erzeugen.
Dichten Sie in kalten Regionen die Durchbruch-Öffnungen ab, um das
Eindringen von Schnee und Feuchtigkeit zu vermeiden.
10.2. Vorsichtsmaßnahmen beim Anschließen
bauseitiger Leitungen und im Hinblick auf
die Isolierung
■
Achten Sie darauf, dass die Rohrleitungen der Innen- und
Außeneinheit nicht in Kontakt mit der Abdeckung der
Kompressoranschlüsse kommen.
Wenn die Isolierung der Rohrleitungen der Flüssigkeitsseite in
Kontakt mit der Abdeckung der Kompressoranschlüsse kommt,
passen Sie die Höhe wie in der Abbildung unten gezeigt an.
Stellen Sie außerdem
Rohrleitungen nicht die Schrauben oder äußeren Abdeckungen
des Kompressors berühren.
■
Wenn die Außeneinheit über der Inneneinheit installiert wird,
kann es zu folgendem Problem kommen:
Das Kondenswasser am Absperrventil kann in die Inneneinheit
gelangen. Decken Sie das Absperrventil mit Dichtmaterial ab,
um dieses Problem zu verhindern.
■
Liegt die Temperatur über 30°C und hat die Luft eine relative
Luftfeuchtigkeit von über 80%, müssen die Dichtmaterialien
mindestens 20 mm dick sein, damit sich auf der Oberfläche dem
Dichtmaterial kein Kondensat bildet.
Installationsanleitung
13
(Siehe Abbildung "Bauseitige
3
Glaserkitt oder Isoliermaterial
(bauseitig zur Verfügung zu stellen)
sicher, dass die bauseitigen
■
Achten Sie darauf, dass die Flüssig- und Gasseite der
bauseitigen Rohrleitungen isoliert sind.
HINWEIS
Jegliche frei liegende Rohrleitungen können zur
Kondensatbildung führen.
(Die höchste Temperatur, die die Rohrleitungen auf der Gasseite
erreichen können, liegt bei etwa 120°C. Verwenden Sie daher
äußerst widerstandsfähiges Isoliermaterial.)
GEFAHR
Berühren Sie keine Rohrleitungen oder internen Bauteile.
1
2
3
1 Verdichter
2 Anschlussabdeckung
3 Bauseitigen Rohrsystem der Innen- und Außeneinheit
4 Verkorkung usw.
5 Isoliermaterial
6 Schrauben
A Achten Sie sorgfältig auf Rohrleitungen, Schrauben und die
Befestigung der äußeren Abdeckungen
10.3. Hinweis zur Notwendigkeit eines Ölfängers
Um die Gefahr zu vermeiden, dass im Steigrohr befindliches Öl zurück
in den Kompressor fließt, wenn dieser angehalten wird, und dort zum
Flüssigkeits-Kompressionsphänomen führt oder zurückfließendes Öl zu
einer Beschädigung führt, ist es notwendig, je 10 m Höhenunterschied
in der Gas-Steigleitung einen Ölfänger zu installieren.
■
Abstand bei der Installation von Ölfängern. (Siehe Abbildung 4)
A Außeneinheit
B Inneneinheit
C Gasleitung
D Flüssigkeitsleitung
E Ölfänger
H Installieren Sie je 10 m Höhenunterschied einen Ölfänger.
■
Ein Ölfänger ist nicht erforderlich, wenn die Außeneinheit an
einer höheren Position als die Inneneinheit installiert ist.
Außeneinheit für Luft-Wasser-Wärmepumpe
4
4
5
5
6
A
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
