Het ingevulde label moet aan de binnenkant van het product en in de
buurt van de vulpoort van het product worden aangebracht (bijv. op
de binnenkant van het servicedeksel).
6 5
Op grond van nationale implementatie van EU-wetgeving
over bepaalde gefluoreerde broeikasgassen kan het vereist
zijn dat op de unit de desbetreffende officiële landstaal
wordt gebruikt. Daarom wordt er bij de unit een extra
meertalig label voor gefluoreerde broeikasgassen geleverd.
De plakinstructies staan vermeld aan de achterzijde van
dat label.
Om te beletten dat de compressor zou stilvallen. Vul niet meer
koelmiddel dan de aangegeven hoeveelheid.
■
Deze buitenunit is in de fabriek gevuld met koelmiddel en
afhankelijk van de leidingmaten en -lengten hebben sommige
systemen een aanvullende hoeveelheid koelmiddel nodig. Zie
"12.3. Berekenen van de hoeveelheid bij te vullen koelmiddel
voor RRLQ-modellen" op pagina 15.
■
Indien opnieuw met koelmiddel moet gevuld worden, zie
"12.4. Volledig opnieuw vullen" op pagina 15.

12.2. Voorzorgen en algemene richtlijnen

■
Indien het voor een onderhoud van de unit nodig is om het
koelmiddelsysteem te openen, dient het koelmiddel behandelt
en weggeworpen te worden
toepasselijke wetgeving.
■
Er kan pas koelmiddel worden bijgevuld als het bedraden op
locatie is voltooid.
■
Bovendien mag er pas koelmiddel worden bijgevuld nadat er een
lekkagetest en een vacuümdroogprocedure is uitgevoerd (zie
"11. Lekkagetest en ontluchten" op pagina 14).
VOORZICHTIG
Let bij het vullen van een systeem op dat u de maximaal
toegestane hoeveelheid in geen geval overschrijdt omdat
daardoor waterslag kan optreden.
WAARSCHUWING
■
Koelmiddelflessen dienen voorzichtig worden geopend.
■
Draag altijd veiligheidshandschoenen en bescherm
uw ogen tijdens het bijvullen van koelmiddel.
GEVAAR
■
Als het systeem onder spanning staat, sluit het
frontpaneel wanneer niemand de unit kan bewaken.
■
Het bijvullen met een ongeschikte substantie kan
explosies en ongevallen veroorzaken. Let dus altijd op
dat het juiste koelmiddel (R410A) wordt bijgevuld.
Montagehandleiding
15

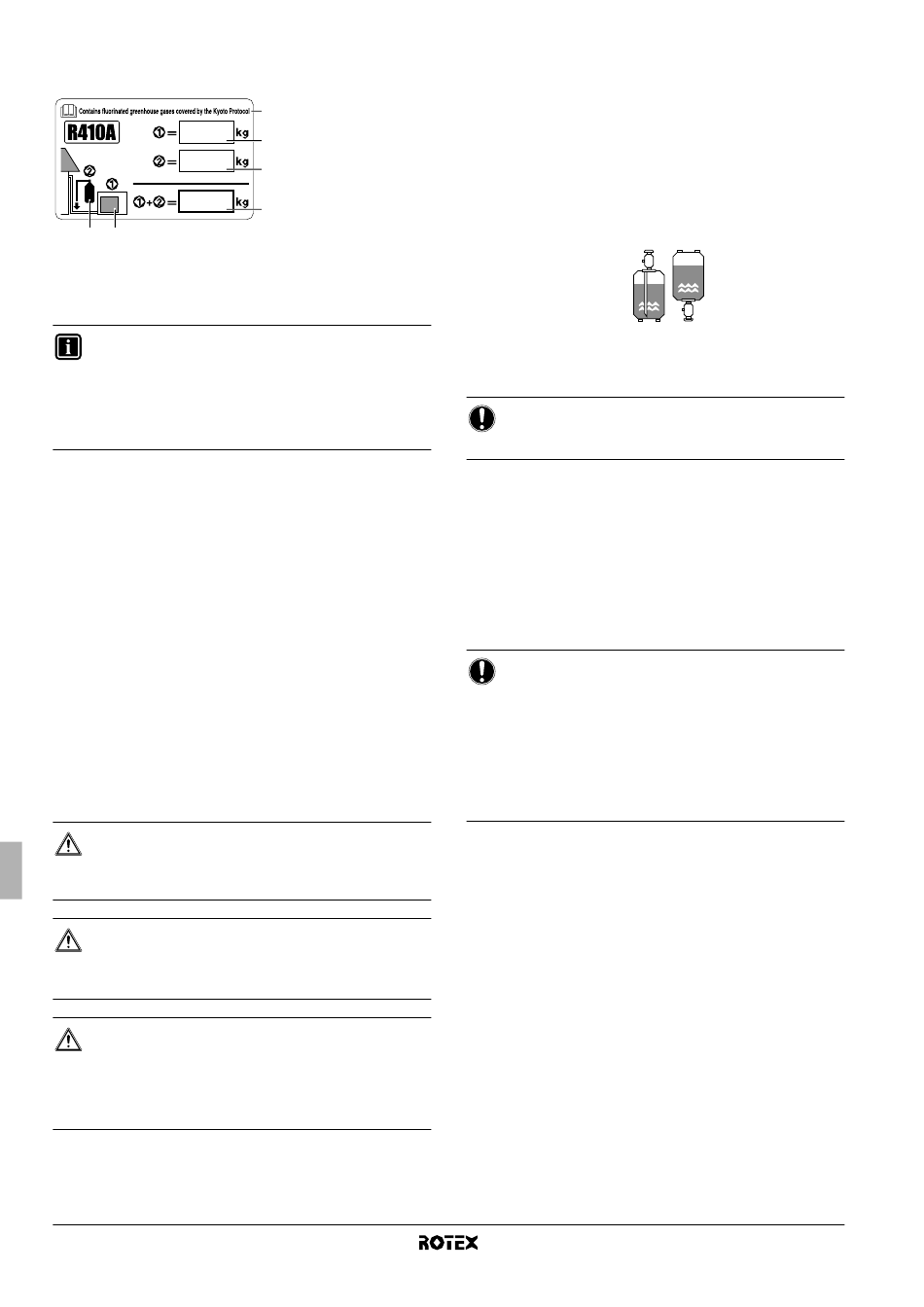

1 Hoeveelheid koelmiddel
4
af fabriek: zie typeplaatje
van de unit
1
2 Aanvullende hoeveelheid
koelmiddel die op locatie
2
is bijgevuld
3 Totale hoeveelheid
koelmiddel
3
4 Bevat gefluoreerde
broeikasgassen die
onder het Kyoto-
protocol vallen
5 Buitenunit
6 Koelmiddelcilinder
en verdeelstuk voor
het vullen
zoals beschreven in de
■
Deze unit moet bijkomend met koelmiddel gevuld worden
afhankelijk van de lengte van de op de vestiging aangesloten
koelmiddelleiding.
■
Controleer of het koelmiddel zich in vloeibare toestand bevindt
alvorens deze in de vloeistofleiding te vullen. Aangezien R410A
een koelmiddelmengsel is, zal zijn samenstelling wijzigen indien
het in zijn gasvormige toestand wordt gevuld, waardoor ook de
normale werking van het systeem niet langer kan gewaarborgd
worden.
■
Alvorens te vullen, controleer eerst of de koelmiddelfles al dan
niet met een sifon is uitgerust en plaats de fles in functie
hiervan.
Vullen met een fles
uitgerust met een sifon
Vul het vloeibare koelmiddel
bij met de fles in een
rechtopstaande positie.
12.3. Berekenen van de hoeveelheid bij te vullen
koelmiddel voor RRLQ-modellen
AANDACHT
De leidinglengte is de lengte van de leidingen gerekend
volgens één richting.
Een bijkomende vulling is niet nodig indien de leidinglengte minder
dan 10 m bedraagt.
Indien de leidinglengte meer dan 10 m bedraagt, gebruik de onderstaande
formule om de hoeveelheid bij te vullen koelmiddel te bepalen.
R=(totale lengte (m) van de vloeistofleiding – 10 m) x 0,054
R=bijkomende vulling (kg) (afgerond in eenheden van 0,1 kg)

12.4. Volledig opnieuw vullen

AANDACHT
Vooraleer opnieuw te vullen, zorg eerst dat ook de interne
leidingen van de unit vacuümgedroogd zijn. Gebruik de
interne onderhoudspoort van de unit om dit te doen.
Gebruik NIET de onderhoudspoorten die zich op de
afsluiter bevinden (zie "9.3. Bediening van de afsluiter" op
pagina 11), aangezien via deze poorten niet goed
vacuümgedroogd kan worden.
De buitenunits hebben 1 poort op de leidingen. Deze
bevindt zich tussen de warmtewisselaar en de 4-wegsklep.
Indien opnieuw volledig gevuld moet worden (na een lek, enz.), gebruik
het onderstaande om de nodige hoeveelheid koelmiddel te bepalen.
Totaal te vullen hoeveelheid <eenheid: kg>
De hoeveelheid (kg) te vullen koelmiddel hangt af van de totale
vloeistofleidinglengte.
Totale te vullen hoeveelheid koelmiddel = 3,4 kg + (totale lengte (m)
van de vloeistofleiding – 10 m) x 0,054
Opmerking: De unit is af fabriek gevuld met 3,4 kg koelmiddel.
Vullen met een fles niet
uitgerust met een sifon
Vul het vloeibare
koelmiddel bij met de
fles ondersteboven.
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
