Se si prevede che la pressione di funzionamento sarà bassa
(per esempio, se si aziona il raffreddamento in presenza di una
bassa temperatura aria esterna), sigillare a sufficienza il dado
svasato nella valvola di arresto sulla linea del gas con sigillante
a base di silicone, per evitare il congelamento.

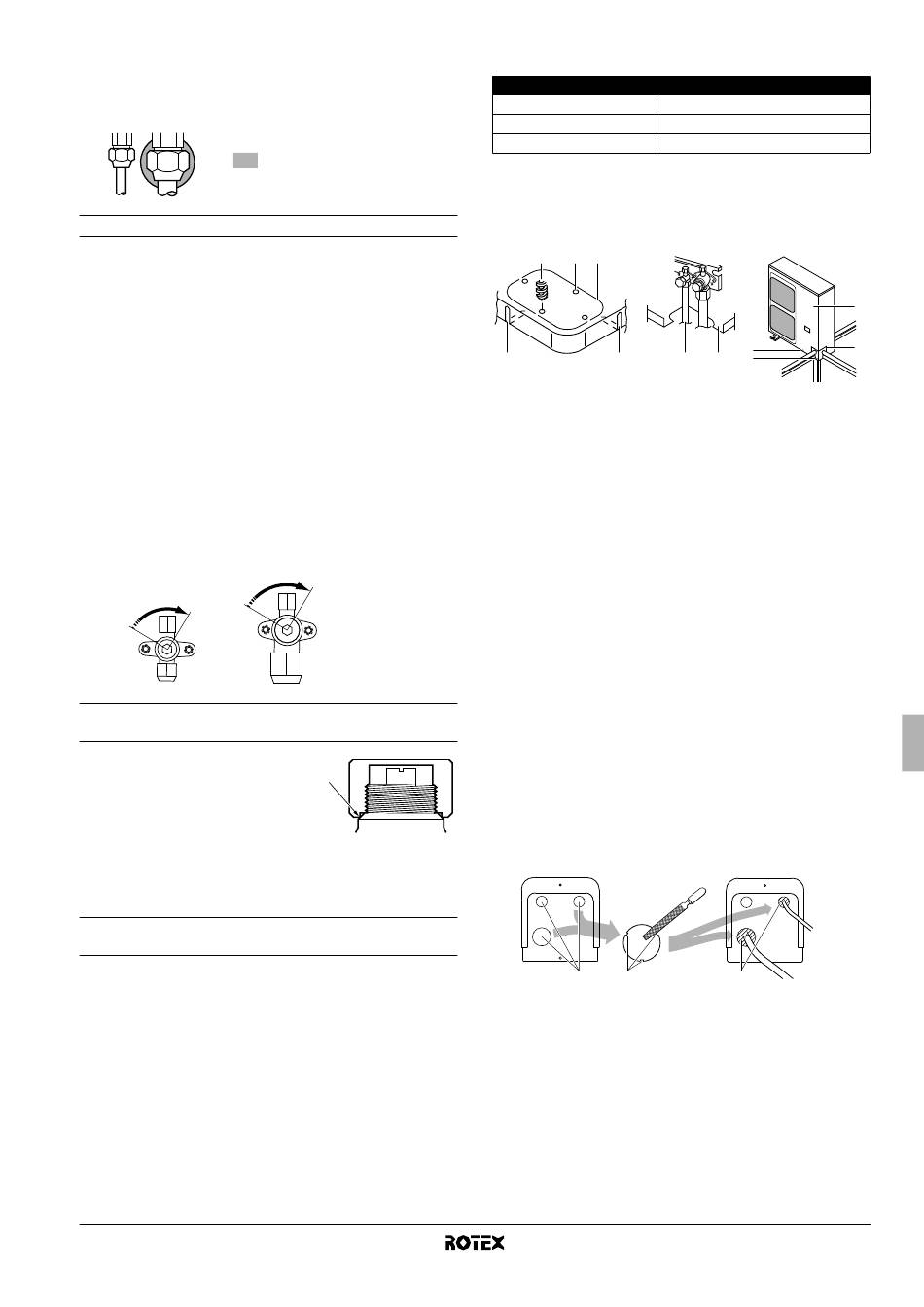

Apertura/chiusura della valvola di arresto

Apertura della valvola di arresto
1. Rimuovere il coperchio della valvola.
2. Inserire una chiave esagonale (lato liquido: 4 mm/lato gassoso:
6 mm) nello stelo della valvola e ruotare quest'ultimo in senso
antiorario.
3. Quando non si riesce più a girare lo stelo della valvola,
interrompere l'operazione.
Ora la valvola è aperta.
Chiusura della valvola di arresto
1. Rimuovere il coperchio della valvola.
2. Inserire una chiave esagonale (lato liquido: 4 mm/lato gassoso:
6 mm) nello stelo della valvola e ruotare quest'ultimo in senso
orario.
3. Quando non si riesce più a girare lo stelo della valvola,
interrompere l'operazione.
Ora la valvola è chiusa.
Direzione di chiusura
Lato liquido Lato gassoso
Precauzioni da osservare per la manipolazione del tappo
dello stelo
■
Il tappo dello stelo è sigillato nel punto
indicato dalla freccia.
attenzione a non danneggiarlo.
■
Dopo aver manipolato la valvola di
arresto, ricordare di serrare a fondo il
tappo dello stelo. Per la coppia di
serraggio, consultare la tabella sotto.
■
Dopo avere serrato il tappo dello stelo, verificare che non ci siano
fughe di refrigerante.
Precauzioni da osservare per la manipolazione dell'apertura
di servizio
■
Utilizzare sempre un tubo flessibile di carica dotato di depressore,
dato che l'apertura di servizio è costituita da una valvola di tipo
Schrader.
■
Dopo aver manipolato l'apertura di servizio, ricordare di serrarne
a fondo il tappo. Per la coppia di serraggio, consultare la tabella sotto.
■
Dopo il serraggio del tappo dell'apertura di servizio, controllare
che non siano presenti perdite di refrigerante.
RRLQ011~016CAV3+W1
Unità esterna per pompa di calore aria-acqua
4PW57795-1 – 10.2010
Sigillante a base di silicone
(Assicurarsi che non ci sia gioco)
Prestare

9.4. Coppie di serraggio

Componente
Tappo dello stelo, lato liquido
Tappo dello stelo, lato gassoso
Tappo dell'apertura di servizio
10. T
UBAZIONE DEL REFRIGERANTE
■
I tubi in loco possono essere installati in quattro direzioni (A, B, C, D).
1 2 3
4 4
Figura – Tubi in loco in 4 direzioni
1 Punta da trapano
2 Punto centrale lungo il bordo laterale del foro cieco
3 Foro cieco
4 Fessura
5 Tubo di collegamento
6 Telaio inferiore
7 Pannello anteriore
8 Piastra di uscita del tubo
9 Pannello anteriore con vite
10 Vite della piastra di uscita del tubo
A Verso il davanti
B Verso il retro
C Lateralmente
D Verso il basso
■
Praticando le due fessure diventa possibile installare il
componente come illustrato nella figura "Tubi in loco in 4 direzioni".
(Per praticare le due fessure, servirsi di un seghetto per metalli.)
■
Per installare il tubo di collegamento sull'unità verso il basso,
praticare un foro cieco forando il punto centrale lungo il bordo
laterale del foro cieco con una punta da trapano Ø6 mm (4x).
(Vedere figura "Tubi in loco in 4 direzioni".)
■
Dopo aver praticato il foro cieco, si raccomanda di applicare un
po' di vernice per ritocchi sul bordo e sulle superfici terminali
circostanti per evitare la formazione di ruggine.
■
Al momento di fare passare il cablaggio elettrico nei fori ciechi,
rimuovere la bava da questi ultimi e avvolgere il cablaggio nel
nastro isolante, per evitare che si possa danneggiare.
1 2
1 Foro cieco
2 Sbavatura
3 Materiali da imballaggio
Coppia di serraggio (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
9
10
5 6
A
D
3
Manuale d'installazione
12
7
B
8
C
