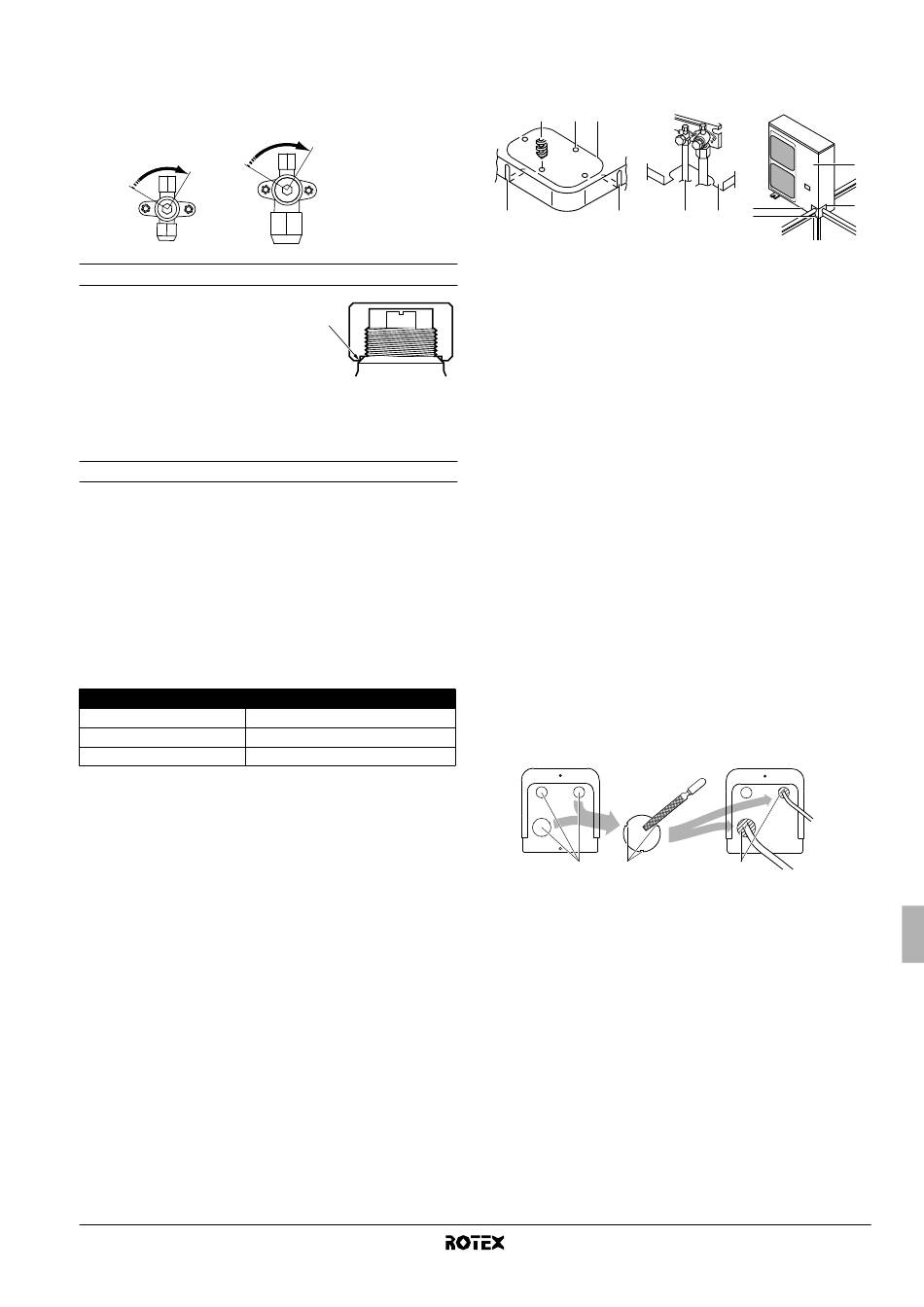

3. Cuando ya no pueda girar más el vástago de la válvula de
cierre, deje de aplicar fuerza.
En este momento la válvula estará cerrada.
Dirección de cierre
Líquido
Precauciones al manipular la tapa de la válvula
■
La tapa del vástago está sellada en el
punto indicado por la flecha. Procure
no dañarla.
■
Después de manipular la válvula de
cierre, asegúrese de apretar la tapa del
vástago con firmeza. Consulte la tabla
siguiente para obtener información sobre los pares de apriete.
■
Después de apretar la tapa del vástago, compruebe que no
haya fugas de refrigerante.

Precauciones al manipular el puerto de servicio

■
Utilice siempre un tubo flexible de carga equipado con espiga
depresora, ya que el puerto de servicio es una válvula tipo
Schrader.
■
Después de manipular el puerto de servicio, asegúrese de
apretar su tapa con firmeza. Consulte la tabla siguiente para
obtener información sobre los pares de apriete.
■
Después de apretar la tapa del puerto de servicio, compruebe
que no haya fugas de refrigerante.

9.4. Pares de apriete

Elemento
Tapa del vástago, líquido
Tapa del vástago, gas
Tapa del puerto de servicio
RRLQ011~016CAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW57795-1 – 10.2010
Gas
Par de apriete (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
10. T
UBERÍA DEL REFRIGERANTE
■
Las tuberías de obra se pueden instalar en 4 direcciones (A, B, C, D).
1 2 3
4 4
Figura – Tuberías de obra en 4 direcciones
1 Broca
2 Área central en torno al orificio ciego
3 Orificio ciego
4 Ranura
5 Tubería de conexión
6 Marco inferior
7 Placa frontal
8 Placa de salida de tubería
9 Placa frontal atornillada
10 Placa de salida de tubería atornillada
A Delante
B Detrás
C Lateral
D Abajo
■
Si se corta por las dos ranuras se podrá instalar como se
muestra en la figura "Tuberías de obra en 4 direcciones".
Para cortar las ranuras utilice una sierra de metal.
■
Para instalar la tubería de conexión a la unidad en dirección
vertical hacia abajo, practique un orificio ciego que penetre por el
área central en torno al orificio ciego, con una broca de Ø6 mm
(4x). Consulte figura "Tuberías de obra en 4 direcciones".
■
Tras haber preparado el orificio, se recomienda aplicar pintura
para reparaciones en los cantos y las superficies del contorno,
para impedir la corrosión.
■
Al pasar cables eléctricos por los orificios ciegos, elimine las
rebabas de los orificios ciegos y envuelva los cables con cinta
aislante para protegerlos de posibles daños.
1 2
1 Orificio ciego
2 Rebaba
3 Materiales de envoltura
9
10
5 6
A
D
3
Manual de instalación
12
7
B
8
C
