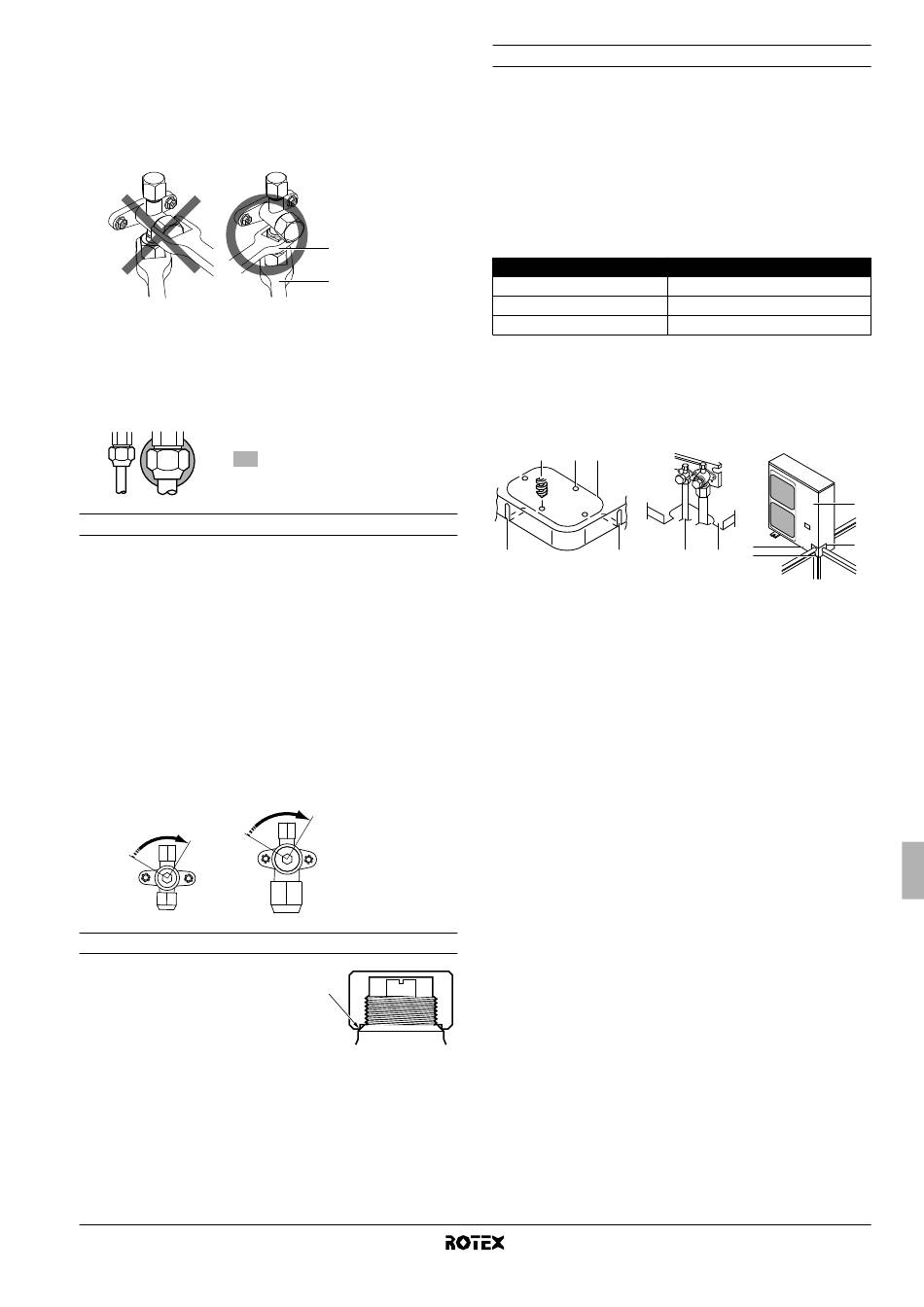

Aangezien de bevestigingsplaat van de afsluiter zich kan
vervormen wanneer enkel een momentsleutel wordt gebruikt om
de moer van de flareaansluiting los of vast te draaien, klem
steeds eerst de afsluiter vast met een moersleutel en schroef
dan pas de moer van de flareaansluiting ("flaremoer") vast of los
met een momentsleutel.
Plaats de moersleutel niet op de dop van de steel, daar dit
anders koelmiddel zou doen lekken.
1 Moersleutel
2 Momentsleutel
■
Wanneer verwacht wordt dat de werkdruk laag zal zijn (tijdens het
koelen bij lage buitenluchttemperaturen, bijv.), sluit dan de moer
van de flareaansluiting in de afsluiter op de gasleiding voldoende
af met een siliconendichting als maatregel tegen het bevriezen.

De afsluiter openen/sluiten

De afsluiter openen
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde 4 mm/gaszijde: 6 mm) in
de klepsteel en draai de klepsteel linksom.
3. Als de klepsteel niet verder kan worden gedraaid, stop dan.
De afsluiter is nu open.
De afsluiter sluiten
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde 4 mm/gaszijde: 6 mm) in
de klepsteel en draai de klepsteel rechtsom.
3. Als de klepsteel niet verder kan worden gedraaid, stop dan.
De afsluiter is nu gesloten.
Richting om te sluiten
Vloeistofzijde

Waarschuwingen voor hantering steeldop

■
De steeldop is afgedicht op de
plaatsen die met de pijl zijn aangeduid.
Zorg dat u de steeldop niet beschadigt.
■
Zorg dat u na het werken met de
afsluiter de steeldop goed vastdraait.
Zie de onderstaande tabel voor

aanhaalmomenten.

■
Controleer na het vastspannen van de steeldop of er geen
koelmiddel lekt.
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
1
2
Siliconendichting
(Zorg ervoor dat er geen opening is)
Gaszijde

Waarschuwingen voor hantering van onderhoudspoort

■
Gebruik altijd een vulslang
klepdepressorpin omdat de onderhoudspoort een Schrader-klep is.
■
Als u met de onderhoudspoort gedaan hebt, draai dan de dop
van de onderhoudspoort goed vast. Zie de onderstaande tabel
voor aanhaalmomenten.
■
Controleer na het vastdraaien
onderhoudspoort of er koelmiddel lekt.
9.4. Aanhaalmomenten
Item
Steeldop, vloeistofzijde
Steeldop, gaszijde
Dop van de onderhoudspoort
10. K
OELMIDDELLEIDINGEN
■
De lokale leidingen kunnen in vier richtingen (A, B, C, D) worden
gemonteerd.
1 2 3
4 4
Afbeelding – Lokale leidingen in 4 richtingen
1 Boor
2 Middelste gedeelte rond het uit te kloppen gat
3 Uit te kloppen gat
4 Insnijding
5 Aansluitleiding
6 Onderkant frame
7 Frontplaat
8 Buis uitlaatplaat
9 Schroef frontplaat
10 Schroef buis uitlaatplaat
A Voorwaarts
B Achterwaarts
C Zijwaarts
D Neerwaarts
■
Door de twee insnijdingen weg te snijden kan de montage
gebeuren zoals getoond in de afbeelding "Lokale leidingen in
4 richtingen".
(Gebruik een metaalzaag om de uitsnijdingen weg te snijden.)
■
Om de aansluitleiding op de unit in neerwaartse richting aan te
sluiten, maak een uit te kloppen gat door met boor van Ø6 mm in
het middelste gedeelte rond het uit te kloppen gat te gaan (4x).
(Zie afbeelding "Lokale leidingen in 4 richtingen".)
■
Nadat het uit te kloppen gat te hebben uitgeklopt, wordt
geadviseerd om de rand en de omringende eindvlakken te verven
om te beletten dat deze zouden roesten.
die is uitgerust met een
van de dop van
Aanhaalmoment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
9
10
5 6
A
D
