OORZORGSMAATREGELEN TIJDENS HET
MONTEREN
AANDACHT
Indien afvoergaten van de buitenunit
door een sokkel of een vloer
afgedekt worden, monteer dan de
unit hoger om een vrije ruimte van
minstens 100 mm
buitenunit te hebben.

6.1. Fundering

■
Controleer de sterkte en het vlak zijn van de grond waarop de
unit gemonteerd zal worden, zodat de unit niet gaat trillen of
lawaai maken wanneer in bedrijf.
■

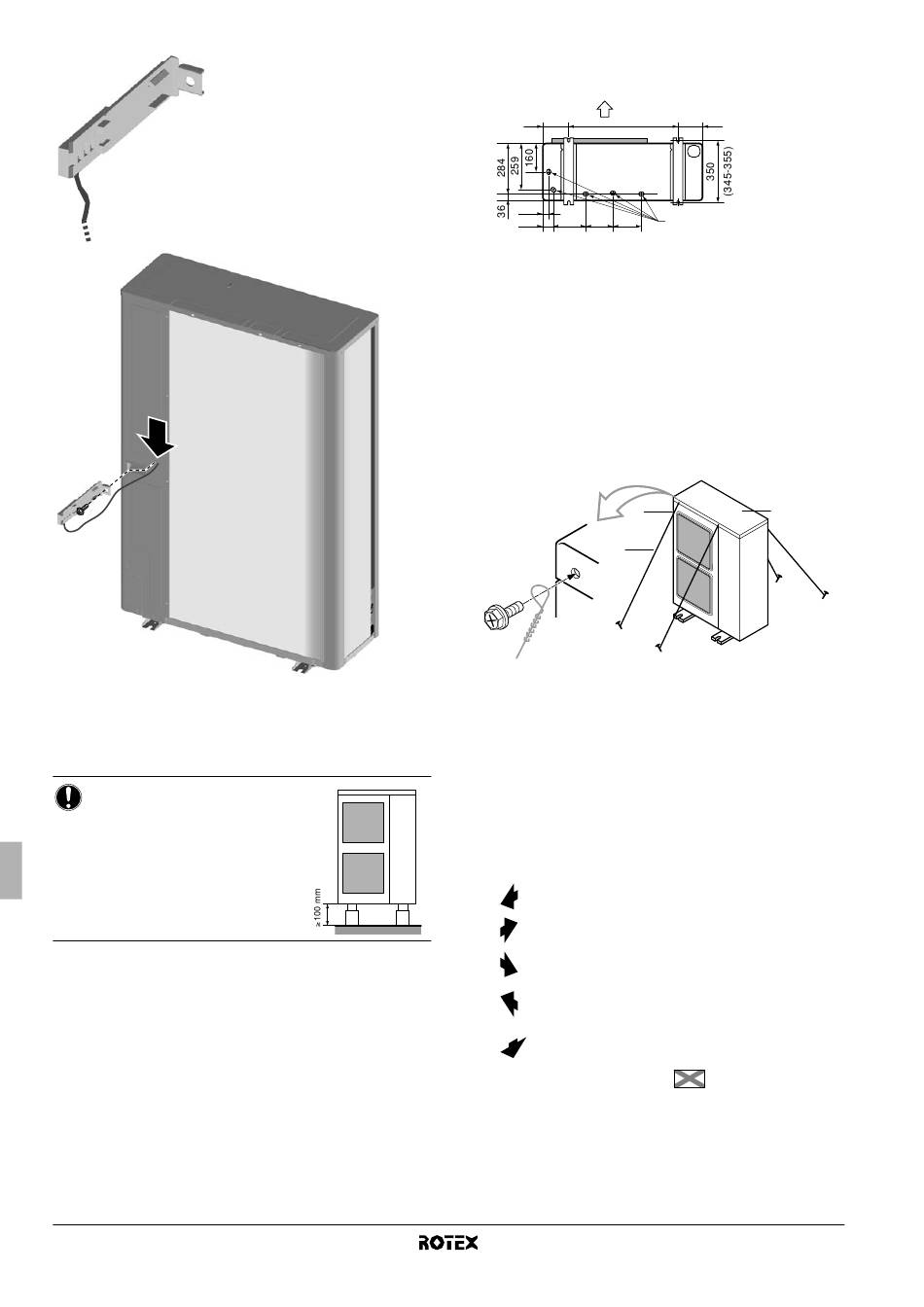

Maak de unit goed vast met de ankerbouten zoals aangegeven
op het schema van de fundering op de afbeelding. (Maak 4 sets
M12 ankerbouten klaar, elk met hun moer en sluitringen (ter
plaatse te voorzien).)
Montagehandleiding
9
onder de
■
Draai de ankerbouten in de fundering tot zij nog 20 mm boven
het oppervlak van de fundering uitsteken.
RRLQ
A
140 620
B
35
60 182 154 159
A Uitblaaszijde
B Onderaanzicht (mm)
C Afvoergat
6.2. Manier van monteren om te beletten dat de unit
zou omvallen
Indien er voor gezorgd moet worden dat de unit niet kan omvallen,
monteer deze dan zoals aangegeven op de afbeelding.
■
Maak alle 4 kabels klaar zoals aangegeven op de tekening.
■
Schroef de bovenste plaat los op de 4 plaatsen die met A en B
zijn aangeduid.
■
Steek de schroeven door de lussen en schroef ze terug vast.
A A
C
A Plaats van de 2 bevestigingsgaten op de voorzijde van de unit
B Plaats van de 2 bevestigingsgaten op de achterzijde van de unit
C Kabels: ter plaatse te voorzien
7. D
E RUIMTE NODIG VOOR HET ONDERHOUD
De maten en afmetingen in de afbeeldingen zijn in mm uitgedrukt.
(Zie "6. Voorzorgsmaatregelen tijdens het monteren" op pagina 9)
Voorzorgsmaatregelen
(A) Voor een niet gestapelde montage (zie afbeelding 1 voor RRLQ)
Hindernis aanzuigzijde
Hindernis uitblaaszijde
Hindernis linkerzijde
Hindernis rechterzijde
Hindernis bovenzijde
(a) Speciaal voor RRLQ om een blootstelling aan wind te beletten of om te
beletten dat de spoel van de warmtewisselaar door sneeuw zou beïnvloed
worden.
140
C
B
✓
Er is een hindernis
1 In deze gevallen, sluit
de bodem van het
montageframe om
te beletten dat de
uitgeblazen lucht een
andere weg zou volgen.
2 In deze gevallen kunnen
slechts 2 units geplaatst
worden.
3 Aanbevolen
(a)
montageopstelling.
Deze situatie is niet
toegestaan.
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
