Para evitar uma avaria do
o refrigerante acima da quantidade especificada.
■
Esta unidade exterior é carregada com refrigerante pela fábrica
e, dependendo da dimensão e do comprimento dos tubos,
alguns sistemas necessitam de uma carga adicional de
refrigerante. Consulte "12.3. Calcular a carga adicional de
refrigerante para modelos RRLQ" na página 15.
■
Caso seja necessário
"12.4. Recarregamento completo" na página 15.
12.2. Cuidados e recomendações gerais
■
Se a assistência técnica à unidade requer que o sistema de
refrigerante seja aberto, o tratamento e a evacuação de
refrigerantes devem ser efectuados de acordo com a legislação
aplicável.
■
O refrigerante não pode ser carregado até concluir a cablagem
de ligação à rede.
■
O refrigerante apenas pode ser carregado após efectuar o teste
de fugas e a secagem por aspiração (consulte "11. Teste de
fuga e secagem por aspiração" na página 13).
CUIDADO
Ao carregar um sistema, tome cuidado para nunca
exceder a carga máxima permitida, devido ao perigo de
surgir um martelo líquido.
AVISO
■
Os cilindros do refrigerante devem ser abertos
lentamente.
■
Utilize sempre luvas de protecção e proteja os olhos
quando carregar o refrigerante.
PERIGO
■
Quando a alimentação está ligada, feche o painel
dianteiro se deixar a unidade sem supervisão.
■
Uma carga com uma substância inadequada pode
dar origem a explosões e acidentes. Assim sendo,
certifique-se sempre
refrigerante adequado (R410A).
■
Esta unidade requer um carregamento adicional de refrigerante
de acordo com o comprimento da tubagem de refrigerante
ligada no local.
■
Certifique-se de que carrega o refrigerante em estado líquido
para o tubo de líquido. Uma vez que o R410A é um refrigerante
misturado, a sua composição é alterada se for carregado no
estado gasoso. O funcionamento normal do sistema já não
seria assegurado.
■

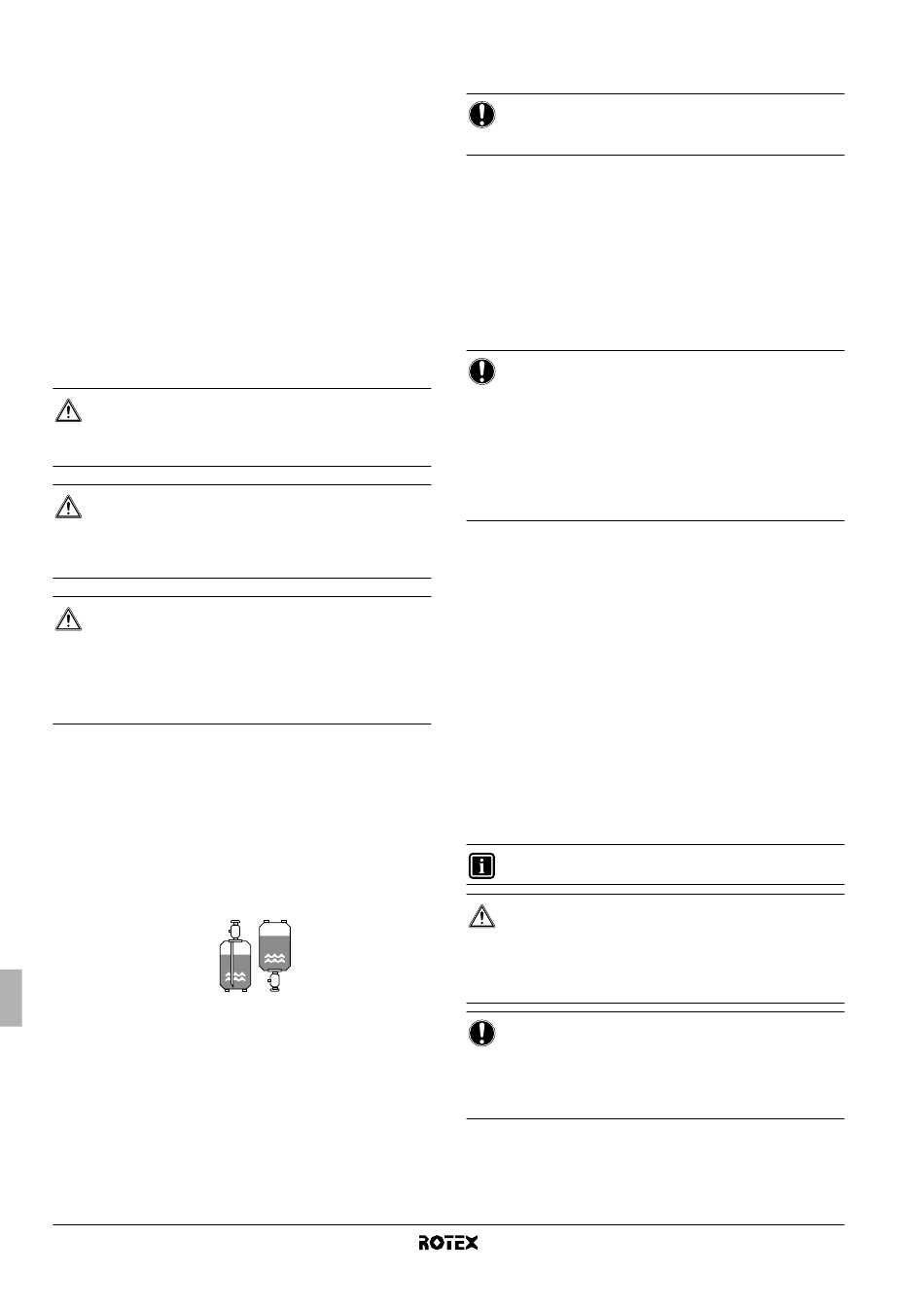

Antes de carregar, verifique se o cilindro do refrigerante está ou
não equipado com um sifão e posicione o cilindro em
conformidade.
Encher utilizando um
cilindro equipado com
um sifão
Carregue o refrigerante
líquido com o cilindro na
posição vertical.
Manual de instalação
15
compressor. Não carregue
um recarregamento, consulte
de que é carregado
Encher utilizando um
cilindro equipado sem
um sifão
Carregue o refrigerante
líquido com o cilindro na
posição inversa.
12.3. Calcular a carga adicional de refrigerante para
modelos RRLQ
NOTIFICAÇÃO
O comprimento da tubagem é uma vez o comprimento da
tubagem de líquido.
Não é necessário carregar adicionalmente se o comprimento da
tubagem for inferior a 10 m.
Se o comprimento da tubagem for superior a 10 m, determine a
quantidade adicional de refrigerante a ser carregado utilizando a
fórmula abaixo.
R=(comprimento total (m) da tubagem de líquido – 10 m) x 0,054
R=carregamento adicional (kg) (arredondado em unidades de 0,1 kg)

12.4. Recarregamento completo

NOTIFICAÇÃO
Antes de recarregar, certifique-se de que também executa
a secagem por aspiração da tubagem interna da unidade.
Para o fazer, utilize a porta de serviço interna da unidade.
NÃO utilize as portas de serviço localizadas na válvula de
paragem (consulte "9.3. Parar funcionamento da válvula"
na página 11), uma vez que a secagem por aspiração não
pode ser executada correctamente a partir destas portas.
As unidades externas têm 1 porta na tubagem. Está entre
o permutador de calor e a válvula de 4 vias.
No caso de ser necessário recarregar completamente (após uma fuga,
etc.), consulte a informação abaixo para determinar a quantidade de
refrigerante necessária.
Unidade da quantidade de carregamento total <kg>
A carga de refrigerante (kg) depende do comprimento total da
tubagem de líquido.
Carga total de refrigerante = 3,4 kg + (comprimento total (m) da
tubagem de líquido – 10 m) x 0,054
Observação: A carga de refrigerante de fábrica é de 3,4 kg
o
13. O
PERAÇÃO DE BOMBAGEM
A unidade está equipada com uma operação de bombagem
automática que irá recolher todo o refrigerante da tubagem local e da
unidade interior na unidade exterior. Para proteger o ambiente,
certifique-se de que executa a operação seguinte de bombagem
quando transferir ou eliminar a unidade.
Para obter mais detalhes, consulte o manual de
assistência aplicável.
AVISO
A unidade exterior está equipada com um interruptor de
baixa pressão ou com um sensor de baixa pressão para
proteger o compressor desligando-o. Nunca provoque
curto-circuito no interruptor de baixa pressão durante a
operação de bombagem!
NOTIFICAÇÃO
Antes de a bombagem ser activada, certifique-se de que a
temperatura da água e o volume da água são
suficientemente elevados. A bombagem é efectuada em
"modo de refrigeração". Consulte o manual de instalação
da unidade interior para obter mais detalhes.
1 Ligue o interruptor da fonte de alimentação principal.
2 Certifique-se de que a válvula de paragem do líquido e a válvula
de paragem do gás são abertas (consulte "9.3. Parar
funcionamento da válvula" na página 11).
RRLQ011~016CAV3+W1
Unidade exterior para bomba de calor ar/água
4PW57795-1 – 10.2010
