5 Description des fonctions
5.5 Fonctions du SIMODRIVE POSMO A
5.5.2
Mesure au vol/Forçage de valeur réelle au vol (à partir du SW 1.4)
Mesure au vol
(à partir de SW 1.4)
Signal d'entrée
"Mesure/forçage de
valeur réelle au vol"
Que se passe-t-il sur
un front 0/1 ?
Pas de signal d'entrée
détecté ?

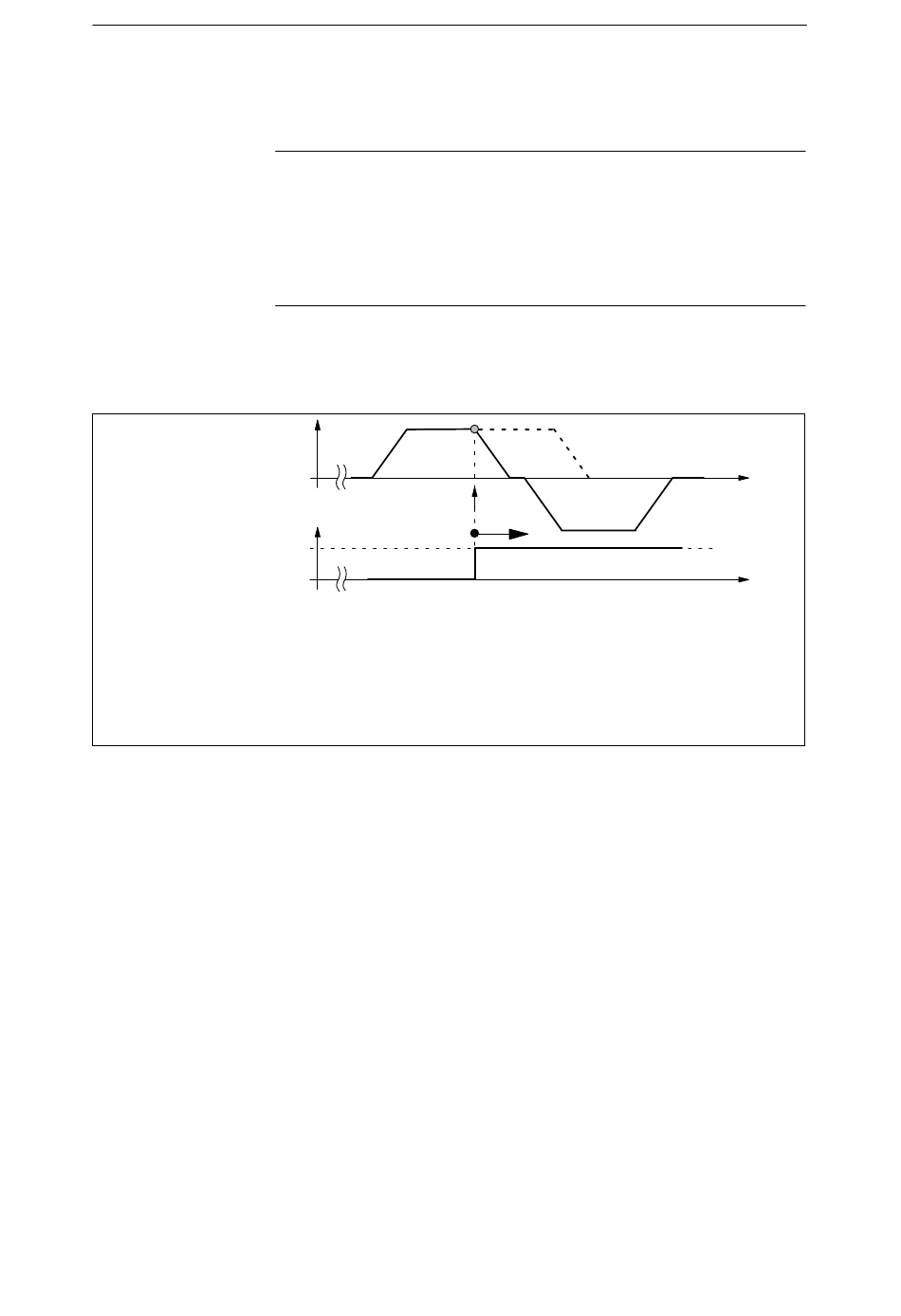

Fig. 5-9
Exemple : Mesure au vol
5-166
Nota
Dans la fonction "Mesure au vol/Forçage de valeur réelle au vol",
l'entrée TOR 1 est actualisée toutes les 125 µs.
Pendant la phase de freinage du moteur, un front 0/1 reste sans effet
et la fonction "Mesure au vol/Forçage de valeur réelle au vol" n'est pas
exécutée.
Le moteur de positionnement peut être utilisé pour des tâches de
mesure grâce à la fonction "Mesure au vol".
v
Bloc 18
1
0
S
Freinage sur la rampe de freinage
S
Changement de bloc avec effacement de la distance restant à
parcourir
S
Ecriture de la position dans P62 (position de mesure)
S
Poursuite du programme
S
Déplacement comme programmé dans le bloc
S
La valeur de mesure dans P62 (pos. mesure) n'est pas actualisée
Que faire ?
Pour utiliser la fonction "Mesure au vol", procédez de la manière
suivante :
1. Connecter le capteur à l'entrée TOR 1 (X5 borne I/Q1)
––> le capteur doit être actif à l'état haut
––> voir chapitres 2.3 et 2.4
2. Affecter la fonction "Mesure au vol/Forçage de valeur réelle au vol"
à l'entrée TOR 1.
––> dans SimoCom A avec l'onglet "Par" et l'inscription "Entrées/
sorties TOR"
––> via SIMATIC S7, paramétrez P31 = 27
3. Programmez un bloc de déplacement avec l'activation de la fonction
"Mesure au vol"
––> Réglez PSW.11 = "1"
4. Lecture de la valeur de mesure à la détection d'un front 0/1.
––> P62 (position de mesure) = valeur mesurée de la position
SIMODRIVE POSMO A Manuel d'utilisation (POS1) – Edition 06.05
t
Bloc 19
t
E Siemens AG 2005 All Rights Reserved
08.02
02.99
