Éditeur Timewarp
Interprétation des diagrammes et exemples
Le diagramme supérieur représente la chronologie du clip source (axe et barre de position verticaux à gauche)
par rapport à celle du clip destination (axe et barre de position horizontaux). A l'état initial, lorsque vous appe-
lez un clip qui n'a pas encore été modifié, les observations suivantes s'appliquent :
Chronologie du clip source = Chronologie du clip destination.
La ligne droite rouge de la vue représente cet état : les points d'entrée et de sortie des clips source et destination
sont identiques quant à leurs Time Codes. Chaque image distincte du clip source est représentée sur le clip des-
tination correspondant.
Pour bien comprendre toutes les fonctions Timewarp, il est important de savoir qu'une "position" au niveau
spatial (comme cela s'applique à une bande vidéo) n'a rien à voir avec des barres de position. Ces barres sont
liées au temps.
Le diagramme inférieur donne la vitesse (verticale) sur l'axe des temps du clip destination (horizontal). A l'état
initial, la ligne droite rouge se déplace horizontalement à une hauteur de 1,0 (100 percent), c'est-à-dire suivant
un sens de lecture positif constant.
Quelques exemples :
Ralenti linéaire à moitié de vitesse standard
Dans le cas d'un ralenti linéaire à 50%, le clip destination devient deux fois plus long que le clip source. La
vitesse reste constante, ce qui le qualifie de "ralenti linéaire".
< Duration of dest. clip (2 x source clip) >
< Duration source clip >

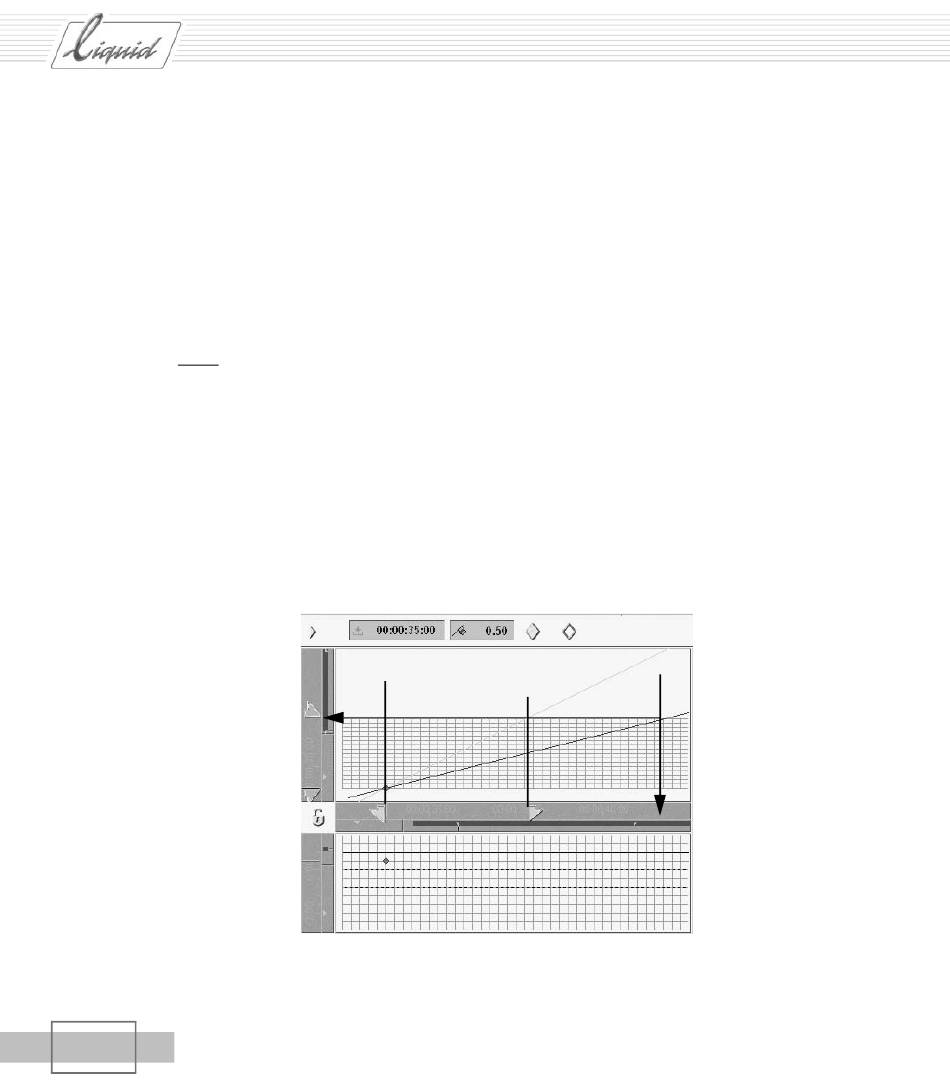

Ralenti linéaire à une vitesse de lecture réduite à 50% (facteur de 0,5)
Une image-clé est définie au niveau de la première image du clip source à qui un paramètre de vitesse de 0,5 a
été affecté. La ligne bleue qui en résulte monte moins brutalement que la ligne rouge standard.
