Mode De Programmation Rapide - Omron 3G3RV-A2004 Manuel D'utilisation

Mode de programmation rapide

Dans le mode de programmation rapide, les paramètres nécessaires aux essais de fonctionnement du variateur
peuvent être contrôlés et définis.
Les paramètres peuvent être modifiés à partir de l'affichage. Utilisez les touches Incrément, Décrément et
Sélection chiffre/RESET pour modifier la fréquence. Lorsque vous aurez appuyé sur la touche ENTER après
avoir modifié le paramètre, celui-ci sera inscrit et l'affichage du moniteur réapparaîtra.
Consultez le Chapitre 5 Paramètres pour plus de détails sur les paramètres affichés dans le mode de program-
mation rapide.
Exemple d'opérations
Le fonctionnement des touches en mode de programmation rapide est illustré à la figure suivante.
Afficheur de sélection de mode
MENU
Mode de programmation rapide
DRIVE QUICK ADV VERIFY

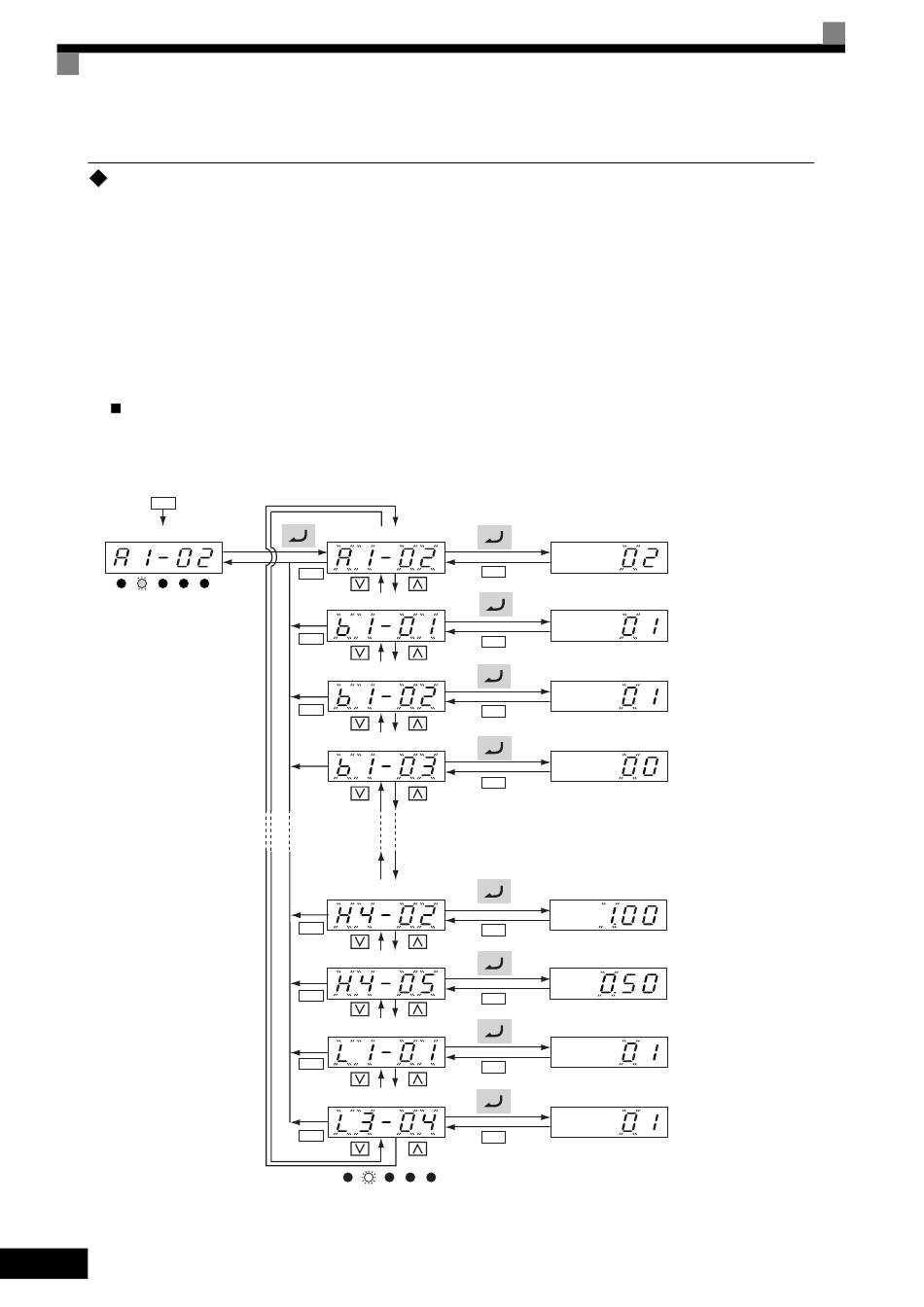

Fig 3.5 Opérations en mode de programmation rapide (exemple pour le modèle 3G3IV-PJVOP161)
-8
3
Afficheur du moniteur
Sélection de la méthode de contrôle
ESC
AUTO
Sélection de la référence
TUNING
ESC
Sélection de la méthode de mise en marche
ESC
Sélection de la méthode d'arrêt
AO CH1 gain de sortie
ESC
AO CH2 gain de sortie
ESC
Sélection de la protection du moteur
ESC
Sélection du calage de décélération
ESC
DRIVE QUICK
Afficheur de réglages
ESC
ESC
ESC
ESC
C1-01 : temps d'accélération 1 d1-01 : référence de fréquence 1
C1-02 : temps de décélération 1 d1-02 : référence de fréquence 2
C6-01 : sélection CT/VT d1-03 : référence de fréquence 3
C6-02 : sélection de la d1-04 : référence de fréquence 4
fréquence du porteur d1-17 : référence de fréquence
ESC
ESC
ESC
ESC
ADV VERIFY AUTO
TUNING
E1-01 : paramètre de la tension d'entrée
E1-03 : sélection du modèle V/f
E1-04 : fréquence de sortie maximale
E1-05 : tension max.
E1-06 : fréquence de base
pas à pas
E1-09 : fréquence de sortie min.
E1-13 : tension de base (VBASE)
E2-01 : courant nominal du moteur
