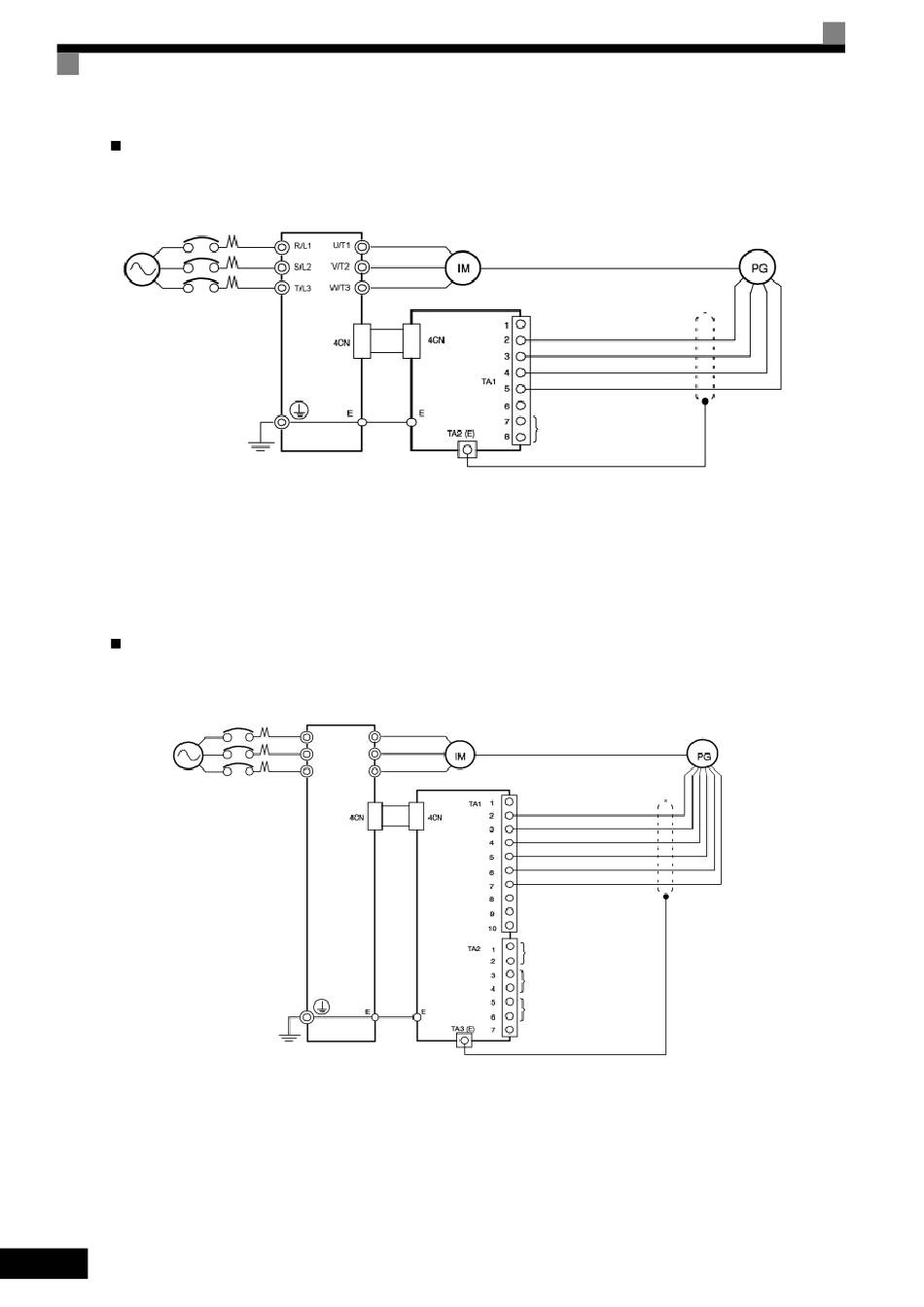

Câblage du 3G3FV-PPGD2
Des exemples de câblage sont fournis dans les illustrations suivantes pour la carte 3G3FV-PPGD2.
200 Vc.a.
triphasé
(400 Vc.a.)
Câblage du 3G3FV-PPGX2
Des exemples de câblage sont fournis dans les illustrations suivantes pour la carte 3G3FV-PPGX2.
-52
2
Variateur
•
Pour les lignes des signaux, il faut utiliser des câbles blindés en paires torsadées.
•
N'utilisez l'alimentation du générateur d'impulsions que pour le générateur d'impulsions (codeur). Si vous
l'utilisez pour autre chose, des parasites pourraient perturber le fonctionnement.
•
La longueur du câblage du générateur d'impulsions ne peut pas être supérieure à 50 mètres.
Fig. 2.40 Câblage de 3G3FV-PPGD2
200 Vc.a. triphasé Variateur
(400 Vc.a.)
R/L1 U/T1
S/L2 V/T2
T/L3 W/T3
•
Pour les lignes des signaux, il faut utiliser des câbles blindés en paires torsadées.
•
N'utilisez l'alimentation du générateur d'impulsions que pour le générateur d'impulsions (codeur). Si vous
l'utilisez pour autre chose, des parasites pourraient perturber le fonctionnement.
•
La longueur du câblage du générateur d'impulsions ne peut pas être supérieure à 50 mètres.
•
Le sens de rotation du PG peut être défini dans le paramètre F1-05 (rotation PG). Le réglage d'usine
donne la rotation avant du moteur, avancement en phase A.
Fig. 2.41 Câblage de 3G3FV-PPGX2
3G3FV-PPGD2
Alimentation +12 V
Alimentation 0 V
Alimentation +5 V
Entrée d'impulsions + (phase A/B)
Entrée d'impulsions - (phase A/B)
Sortie du moniteur
d'impulsions
3G3FV-PPGX2
Alimentation +12 V
Alimentation 0 V
Alimentation +5 V
Entrée d'impulsions en phase A (+)
Entrée d'impulsions en phase A (-)
Entrée d'impulsions en phase B (+)
Entrée d'impulsions en phase B (-)
Sortie du moniteur d'impulsions
en phase A
Sortie du moniteur d'impulsions
en phase B
Sortie du moniteur d'impulsions
en phase Z
E6B2-CWZ1X
E6B2-CWZ1X
