Exemple de réglage

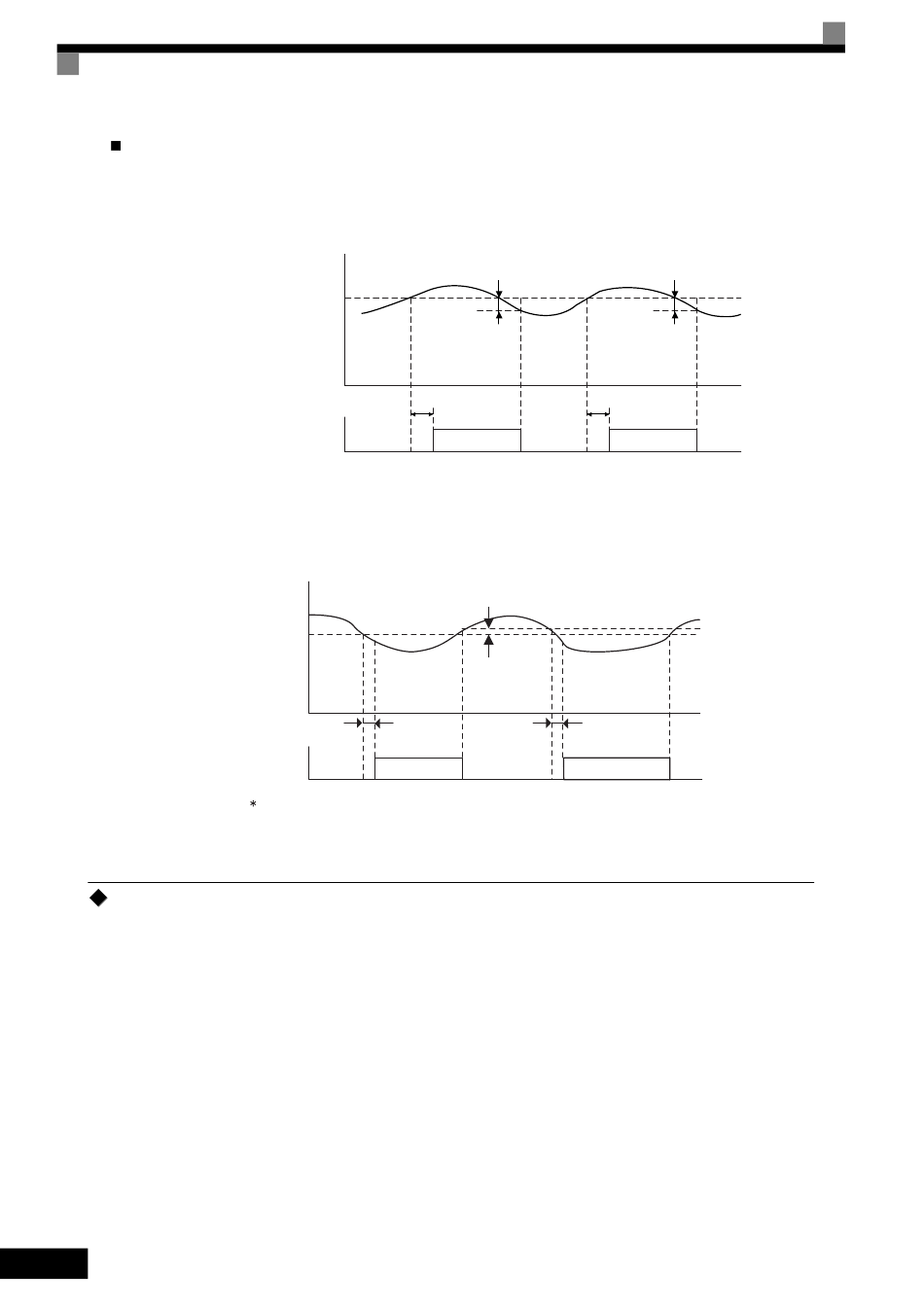

Le diagramme suivant présente l'histogramme de la détection de surcouplage et de sous-couplage.
Détection de surcouplage
•
Détection de surcouplage 1 NON ou
détection de surcouplage 2 NON
Détection de sous-couplage
•
Sous-couplage détecté 1 NO
ou sous-couplage détecté 2 NO
Modification des niveaux de détection de surcouplage et de
sous-couplage utilisant une entrée analogique
Si vous définissez le paramètre H3-09 (sélection de la fonction de la borne A2 d'entrée analogique multifonc-
tion) sur 7 (niveau de détection de surcouplage/sous-couplage), vous pouvez modifier le niveau de détection
de surcouplage/sous-couplage.
Si vous modifiez le niveau de détection de surcouplage/sous-couplage en utilisant l'entrée analogique multi-
fonction, seul le niveau 1 de détection de surcouplage/sous-couplage est activé.
-50
6
Courant du moteur (couple de sortie)
L6-02 ou L6-05
L6-03 ou
L6-06
*
La bande de désactivation de la détection de surcouplage représente environ 10 %
du courant nominal de sortie du variateur (ou couple nominal du moteur).
Courant du moteur (couple de sortie)
L6-02 ou L6-05
L6-03
ou
L6-06
La bande de désactivation de la détection de surcouplage représente environ
10% du courant nominal de sortie du variateur (ou couple nominal du moteur)
*
L6-03 ou
L6-06
ON
*
L6-03
ou
L6-06
ON
*
ON
ON
