A-4 Exemples de programmation CP1L
Cette section fournit des exemples pour le câblage, les paramètres d'interrupteur DIP et la
programmation du CP1L (UC 14 points d'E/S avec alimentation c.a.). Dans le cas d'un CP1E, les
paramètres sont indiqués entre parenthèses.
Pour plus de détails sur le câblage et les paramètres, reportez-vous au Manuel d'utilisation de l'UC CP1L
série CP (W462) ou au Manuel d'utilisation de l'UC CP1E série CP (W479). Pour plus de détails sur les
instructions, reportez-vous au Manuel de programmation des UC CP1H/CP1L série CP (W451) ou au
Manuel de référence des instructions de l'UC CP1E Série CP (W483). Pour plus de détails sur l'utilisation
de CX-Programmer, reportez-vous au Manuel de fonctionnement de CX-Programmer (W446).
A-4-1 Utilisation des potentiomètres pour régler les temporisateurs
Fonctions utilisées
Saisie des paramètres analogiques externes (CP1L uniquement)
Les valeurs analogiques peuvent être numérisées selon l'entrée des paramètres
analogiques externes (0 à 10V, résolution : 256). Les valeurs converties sont
envoyées dans la zone auxiliaire (A643CH). Cette fonction est utile pour modifier
les paramètres basés sur des entrées telles que le changement de température
extérieure ou le retour d'une résistance variable.
Vous trouverez ci-dessous un exemple utilisant une entrée d'une résistance variable.

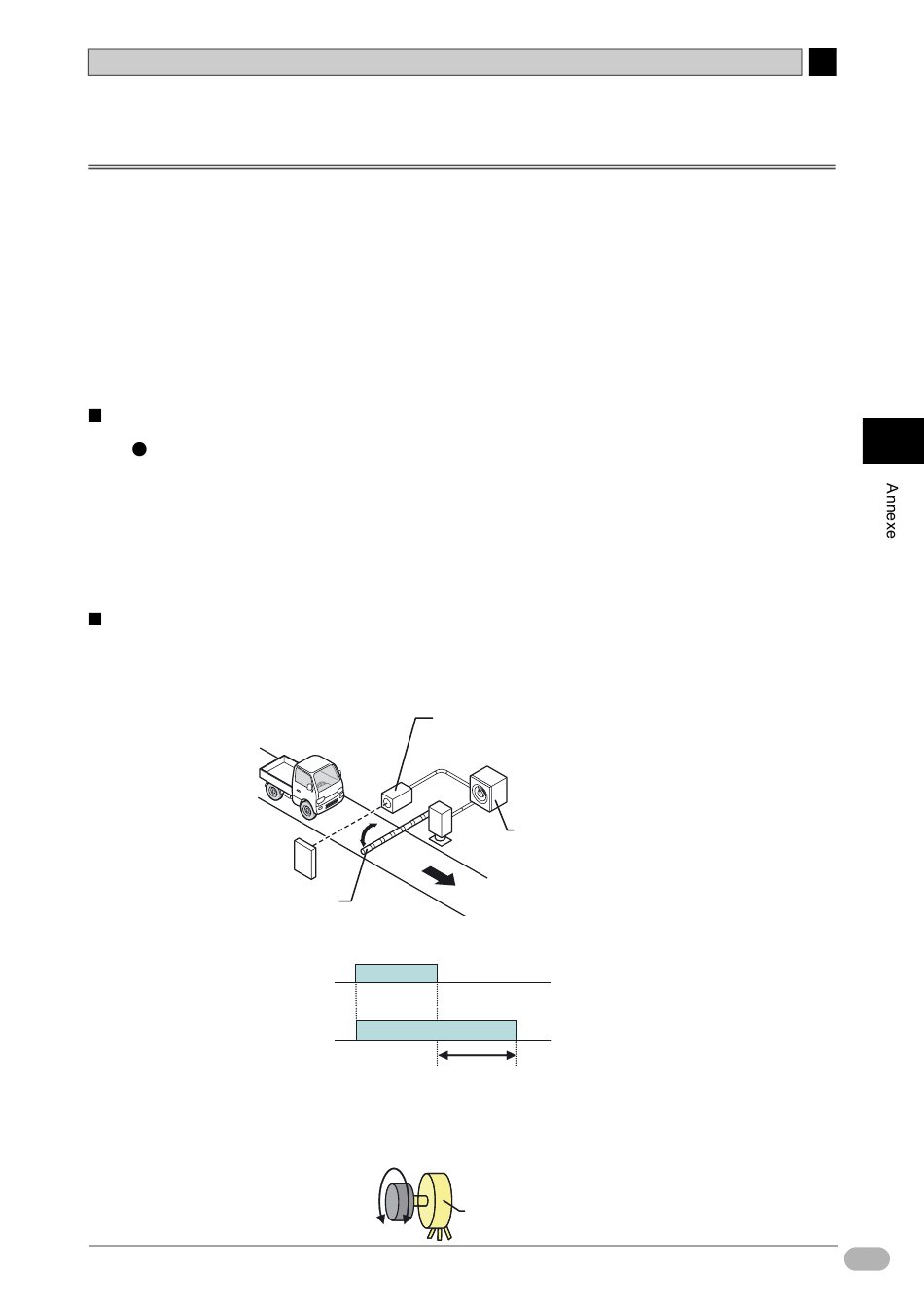

Aperçu du fonctionnement
Un capteur photo-électrique est placé en face d'une porte. Lorsque le capteur
détecte une voiture, la porte s'ouvre.
Lorsque la voiture passe la porte, le capteur est mis sur OFF.
Un certain temps après que le capteur ait été mis sur OFF, la porte se ferme.
Entrée de capteur
Contact 0.00
Sortie porte
Contact 100.00
Le temps avant la fermeture de la porte sera réglé à l'aide d'une résistance variable
connectée à CP1L.
Plage de réglage
(min. 2,0 s à max. 27 s)
Capteur photoélectrique
(Série E3G, etc.)
Porte
Ouverte
Temps avant OFF
Min. 2,0 s à max. 27 s
Résistance variable
