Exécution du fonctionnement à l'aide d'une séquence à 3 câbles
En sélectionnant 0 pour un paramètre quelconque compris entre H1-01 et H1-05 (concernant les bornes S3 à
S7), la borne sélectionnée fonctionne en tant que commande d'exécution avant/inverse et la fonction des bor-
nes S1 et S3 deviennent des commandes de séquence à 3 câbles.
Lorsque le variateur est initialisé pour un contrôle de séquence à 3 câbles (A1-03=3330), l'entrée
multifonction 3 (borne S5) est le sens avant/inverse.
Commande d'exécution
Commande d'arrêt
Sens avant/inverse
Vitesse du moteur
INFO
-14
6
Interrupteur
Interrupteur marche/
d'arrêt
arrêt (contact NO)
(contact

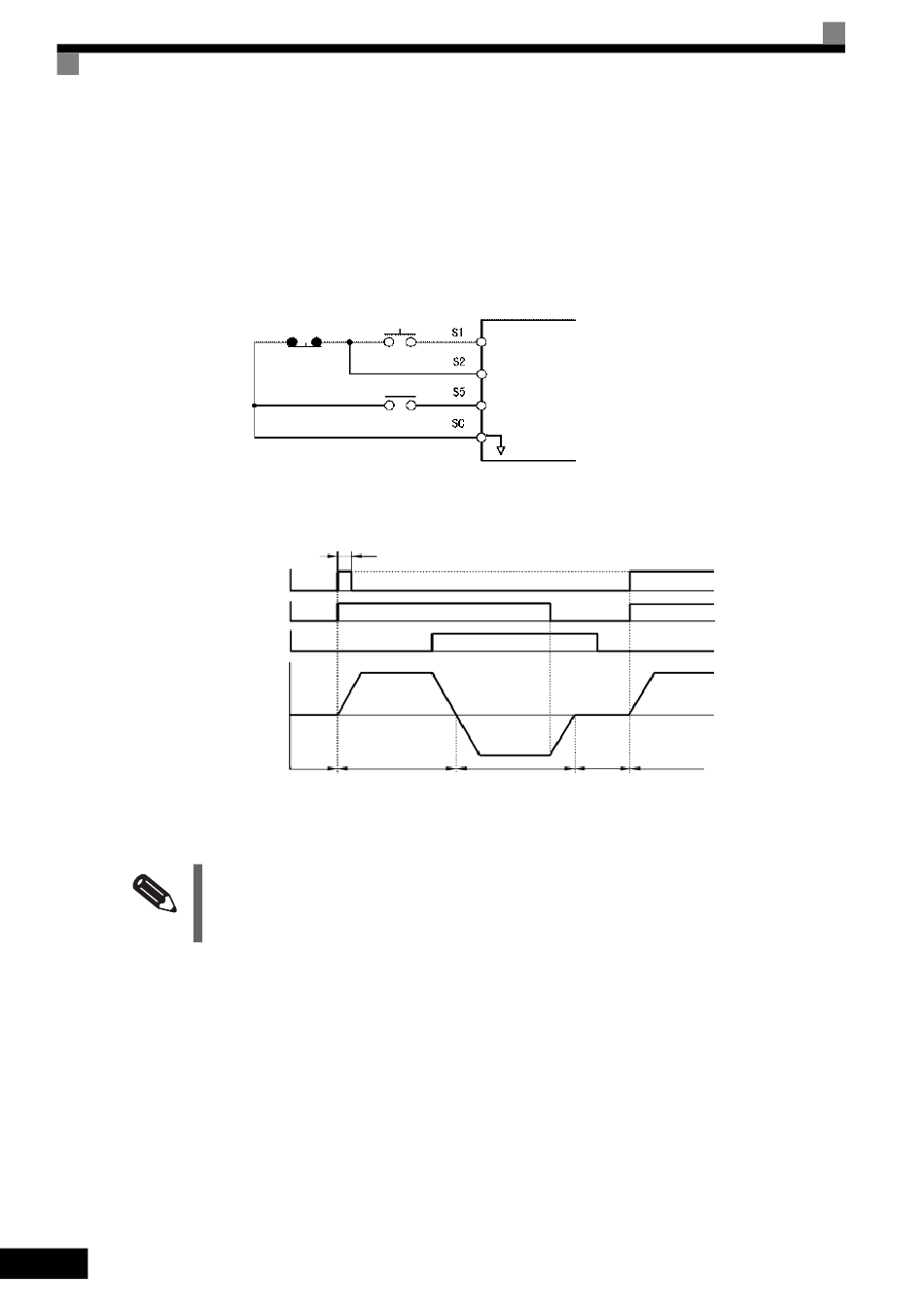

Fig. 6.13 Exemple de câblage de séquence à 3 câbles
OFF (avant)
Avant
Arrêt
Fig. 6.14 Histogramme de séquence à trois câbles
Utilisez une séquence qui active la borne S1 pendant 50 ms ou plus pour la commande d'exécution. La com-
mande d'exécution sera ainsi auto-maintenue dans le variateur.
Commande d'exécution
(marche quand réglée sur ON)
Commande d'arrêt
(arrêt quand réglée sur OFF)
Sens avant/inverse
(entrée multifonction)
Commun d'entrée de séquence
50 ms min.
Peut être ON ou OFF
OFF
(arrêt)
ON (inverse)
Inverse
Avant
Arrêt
