Exemple de réglage
Un exemple de protection anticalage lors de la décélération lorsque L3-04 est défini sur 1 est présenté ci-dessous.
Fréquence de sortie
Précautions lors du réglage
Le niveau de protection anticalage lors de la décélération varie en fonction de la capacité du variateur.
•
Reportez-vous au tableau suivant pour en savoir plus.
Classe 200 V
Classe 400 V
Lorsque vous utilisez l'option de freinage (résistance en freinage, unités de résistance en freinage, unités de
•
freinage), définissez le paramètre L3-04 sur 0 ou 3.
Pour décélérer selon un temps plus court que le temps de décélération réglé quand L3-04 est défini sur 0
•
avec l'option de freinage activée, définissez L3-04 sur 3.
-28
6
Temps de décélération
(point de consigne)

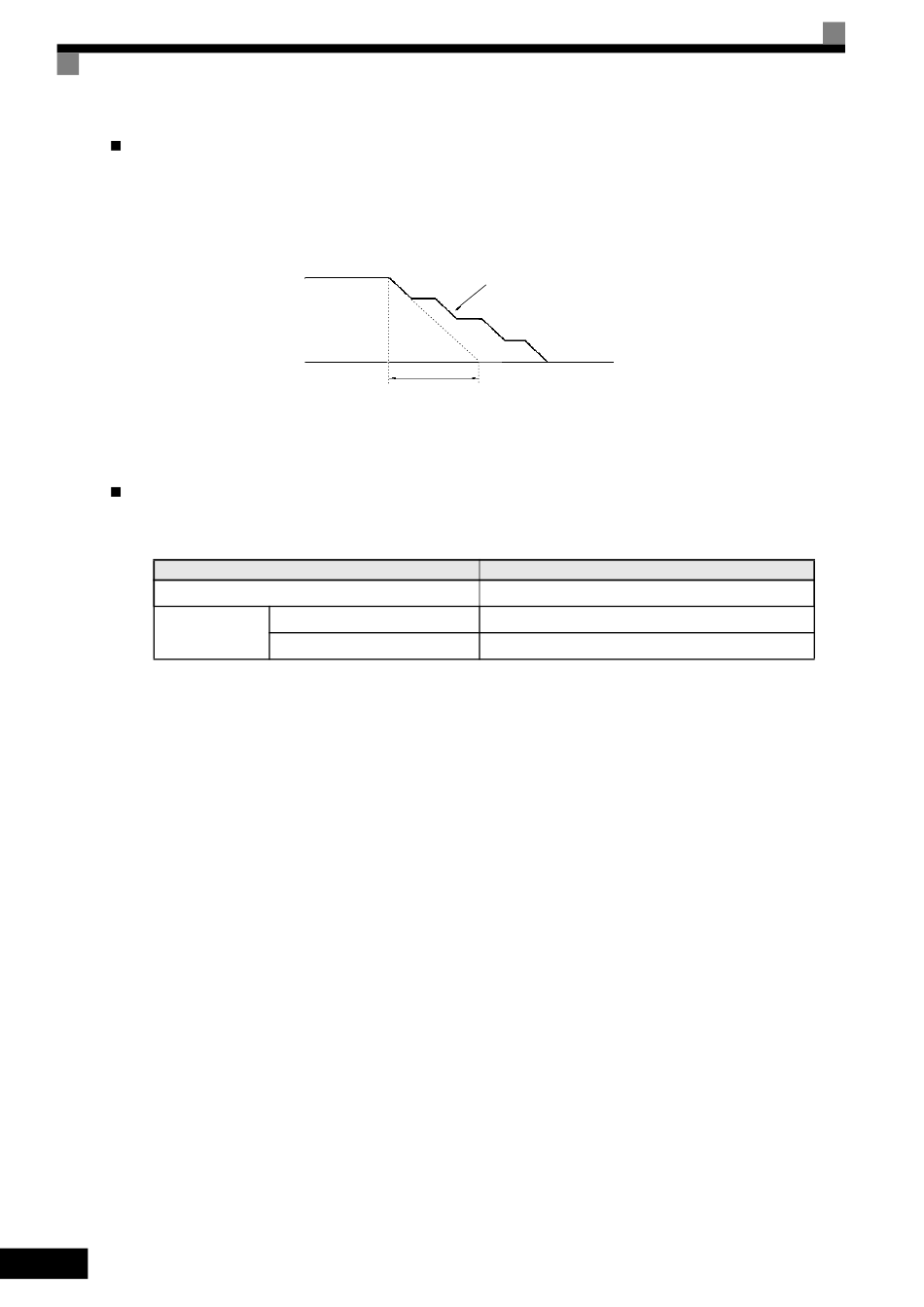

Fig. 6.26 Opération de protection anticalage lors de la décélération
Capacité du variateur
E1-01 ≥ 400 V
E1-01 < 400 V
Temps de décélération contrôlé
pour éviter la surtension
Temps
Niveau de protection anticalage lors de la décélération (V)
380
760
660
