Démontage/fixation de l'opérateur digital et
du capot avant
Les méthodes de démontage et de fixation de l'opérateur digital et du capot avant sont décrites dans
cette section.

Variateurs de 18,5 kW ou moins

Pour fixer les cartes en option ou changer le connecteur de cartes de bornes, démontez l'opérateur digital et le
capot avant en plus du capot bornes. Séparez toujours l'opérateur digital du capot avant avant de démonter le
capot bornes.
Les procédures de démontage et de fixation sont présentées ci-dessous.
Démontage de l'opérateur digital
Appuyez sur le levier sur le côté de l'opérateur digital dans la direction de la flèche 1 pour désolidariser l'opé-
rateur digital, et levez ce dernier pour le retirer en suivant la direction de la flèche 2, comme indiqué sur l'illus-
tration suivante.

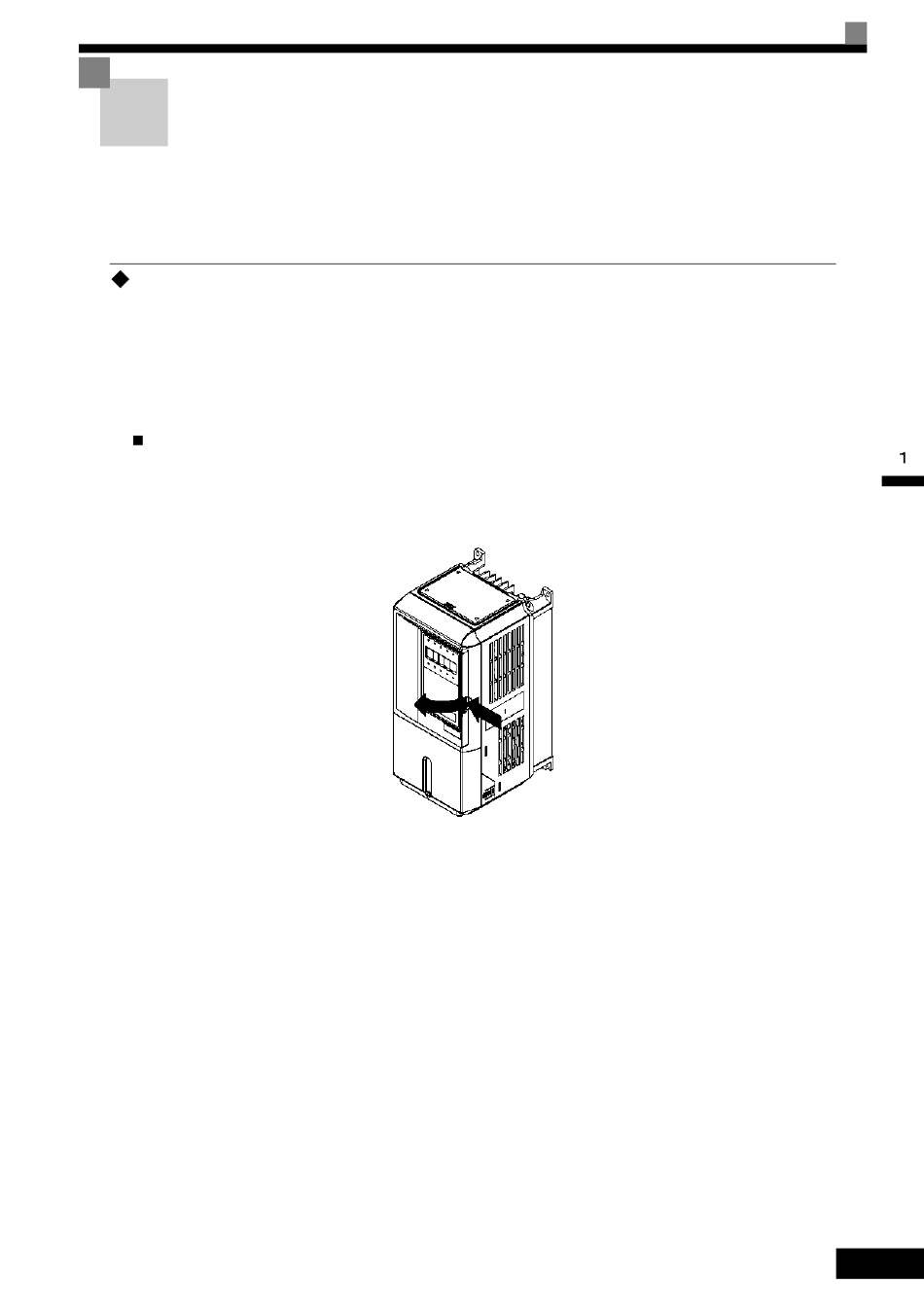

Fig 1.15 Retrait de l'opérateur digital (3G3RV-A4055 présenté ci-dessus)
Démontage/fixation de l'opérateur digital et du capot avant
2
1
19
1-
