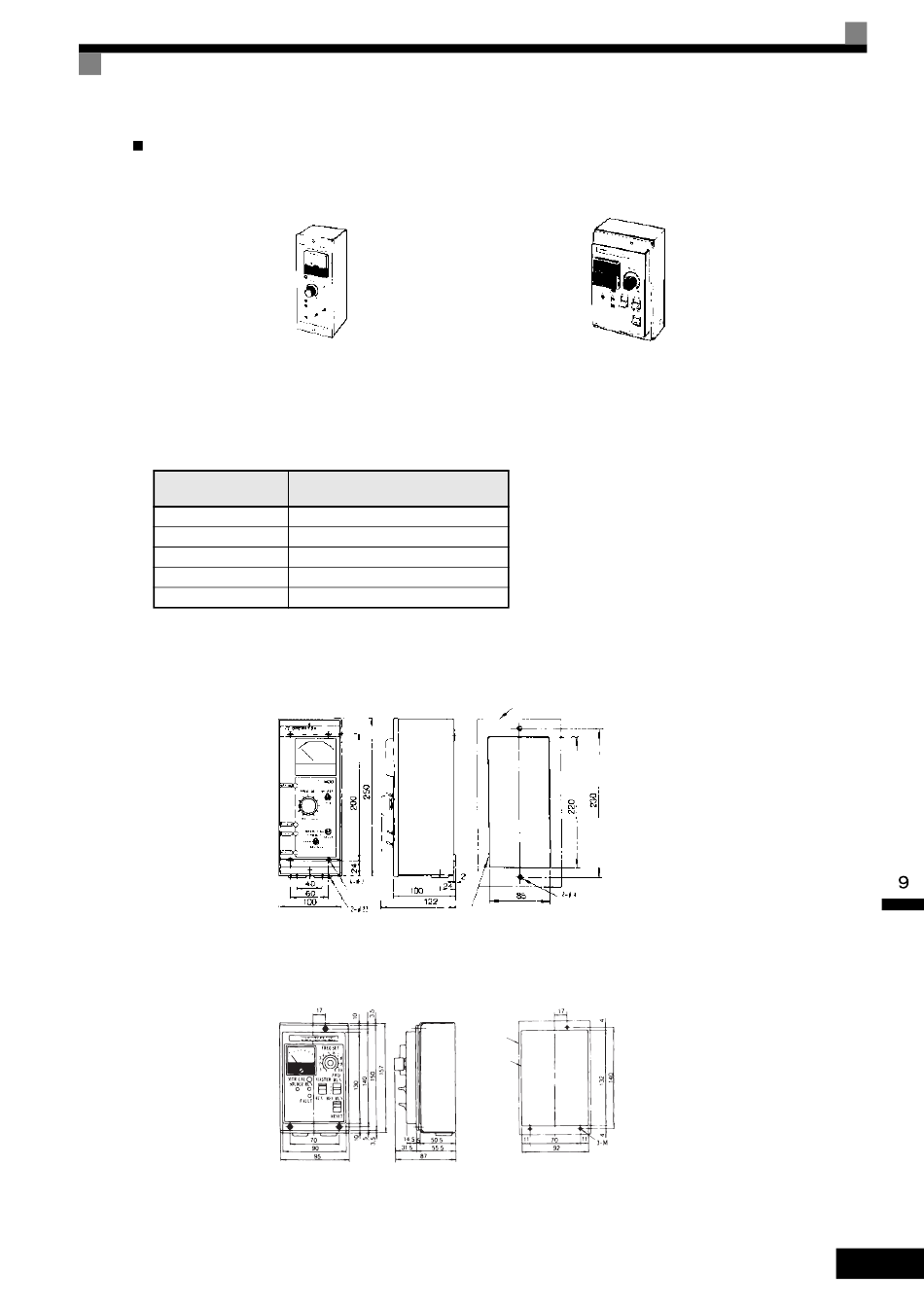

Opérateurs analogiques : standard en acier ou petit en plastique
Un opérateur analogique permet de régler les références de fréquence et de contrôler le fonctionnement ON/
OFF par des références analogiques à distance (max. 50 m).
3G3IV-PJV0P96@
Opérateur analogique
(standard en acier)
Modèles et application
Les modèles standard d'opérateurs analogiques sont décrits dans le tableau ci-dessous.
Modèle n°
3G3IV-PJVOP961 DCF-6A, 3 V, 1 mA, 75 Hz
3G3IV-PJVOP962 DCF-6A, 3 V, 1 mA, 150 Hz
3G3IV-PJVOP963 DCF-6A, 3 V, 1 mA, 220 Hz
3G3IV-PJVOP951 TRM-45, 3 V, 1 mA, 60/120 Hz
3G3IV-PJVOP952 TRM-45, 3 V, 1 mA, 60/120 Hz
Dimensions
Les dimensions d'un opérateur analogique sont données ci-dessous.
Joint d'étanchéité caoutchouc
Spécifications du
Fréquencemètre
Trou de
fixation
du boîtier
Trou des découpes dans le panneau
Poids : 1,8 kg
Découpe dans le panneau
Opérateur analogique standard avec panneaux en acier
Espace de
montage
du cache
avant
Trou des
découpes
dans le
panneau
,
,
, ,
Poids : 0,8 kg Découpe dans le panneau
Petit opérateur analogique en plastique
3G3IV-PJV0P95@
Opérateur analogique
(petit, plastique)
Espace de montage du cache avant
Boîtiers de montage
Boîtiers de
montage
Options et périphériques
