Orientation et espace pour l'installation
du variateur
! AVERTISSEMENT
! AVERTISSEMENT
! Attention
! Attention
! Attention

Orientation et espace pour l'installation du variateur

Installez le variateur verticalement de manière à ne pas réduire l'effet de refroidissement. Lors de l'instal-
lation du variateur, conservez toujours l'espace requis comme suit pour permettre une dissipation normale
de la chaleur.
50 mm minimum
30 mm minimum
50 mm minimum
-16
1
Placez un système d'arrêt sur le côté de la machine afin de garantir la sécurité.
(Un frein de maintien ne convient pas comme système d'arrêt pour garantir la
sécurité.) Dans le cas contraire, cela pourrait vous blesser.
Placez un système d'arrêt d'urgence externe qui permet un arrêt immédiat du
fonctionnement et une coupure d'alimentation. Dans le cas contraire, cela pour-
rait vous blesser.
Veillez à installer le produit dans le bon sens et à laisser suffisamment d'espace
entre le variateur et l'armoire de commande ou d'autres appareils. Si vous ne procé-
dez pas de cette manière, vous risquez un incendie ou un mauvais fonctionnement.
Empêchez totalement la pénétration de corps étrangers dans l'appareil. Cela
peut provoquer un incendie ou un mauvais fonctionnement.
N'exercez pas de fortes pressions. Cela pourrait endommager le produit ou
l'empêcher de fonctionner correctement.
30 mm minimum
Espace horizontal

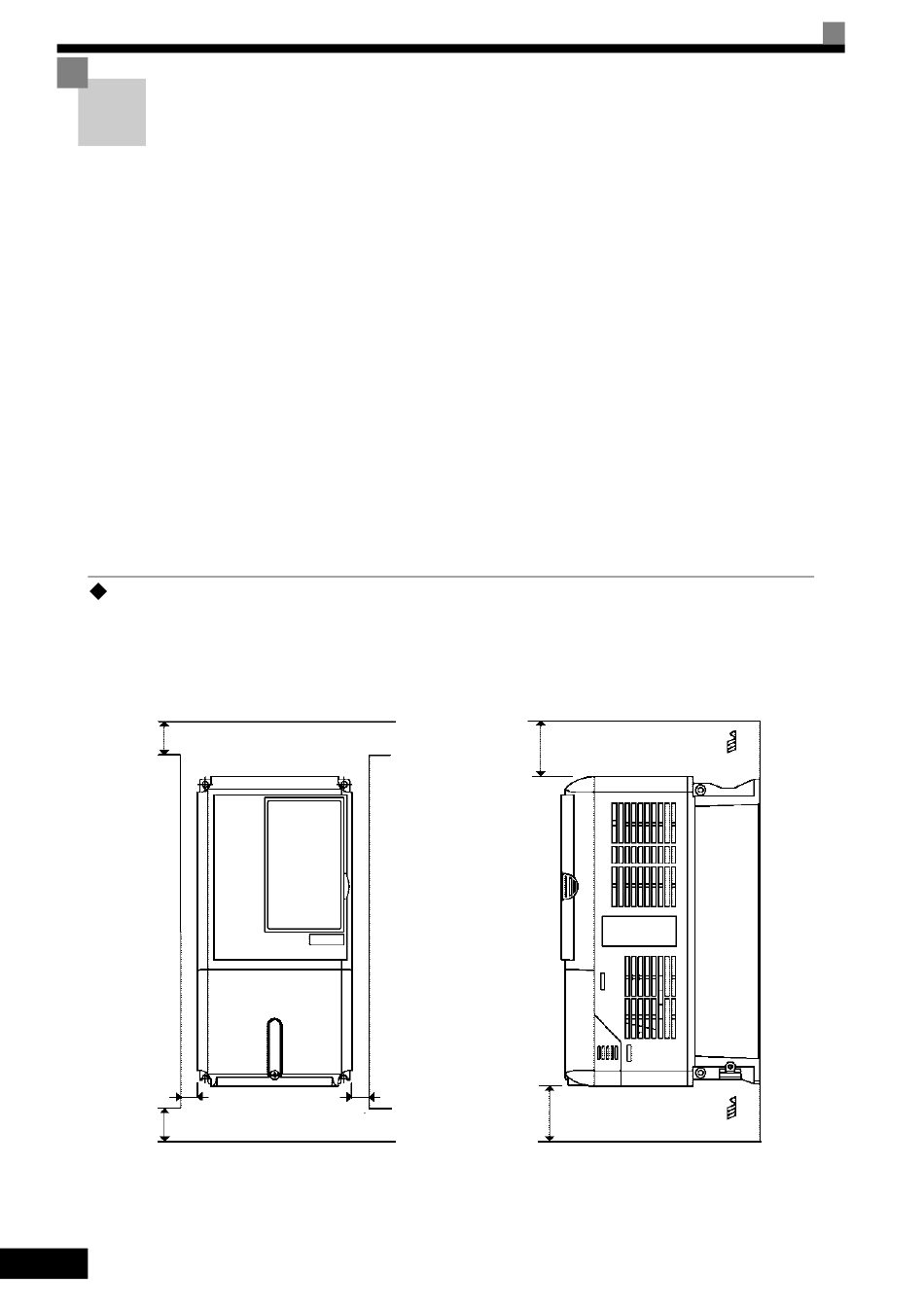

Fig 1.11 Orientation et espace pour l'installation du variateur
120 mm minimum
120 mm minimum
Air
Espace vertical
Air
