Démontage du capot avant
Appuyez sur les côtés gauche et droit du capot avant en direction des flèches 1 et levez la partie inférieure du
capot en direction de la flèche 2 pour le retirer, comme indiqué sur l'illustration suivante.
Montage du capot avant
Après le câblage des bornes, montez le capot avant sur le variateur en effectuant dans le sens contraire les éta-
pes nécessaires à son démontage.
1. Ne montez pas le capot avant alors que l'opérateur digital y est encore fixé ; dans le cas contraire, l'opéra-
teur digital pourrait présenter des dysfonctionnements dus à un mauvais contact.
2. Insérez la patte de la partie supérieure du capot avant dans la rainure du variateur et appuyez sur la partie
inférieure du capot contre le variateur jusqu'à entendre le clic garantissant sa mise en place correcte.
Montage de l'opérateur digital
Après avoir fixé le capot bornes, montez l'opérateur digital sur le variateur selon la procédure suivante.
1. Accrochez l'opérateur digital sur le capot avant en A (deux points) en suivant la direction donnée par la flè-
che 1, comme indiqué sur l'illustration suivante.
2. Appuyez sur l'opérateur digital en direction de la flèche 2 jusqu'à entendre le clic garantissant sa mise en
place correcte en B (deux points).
-20
1

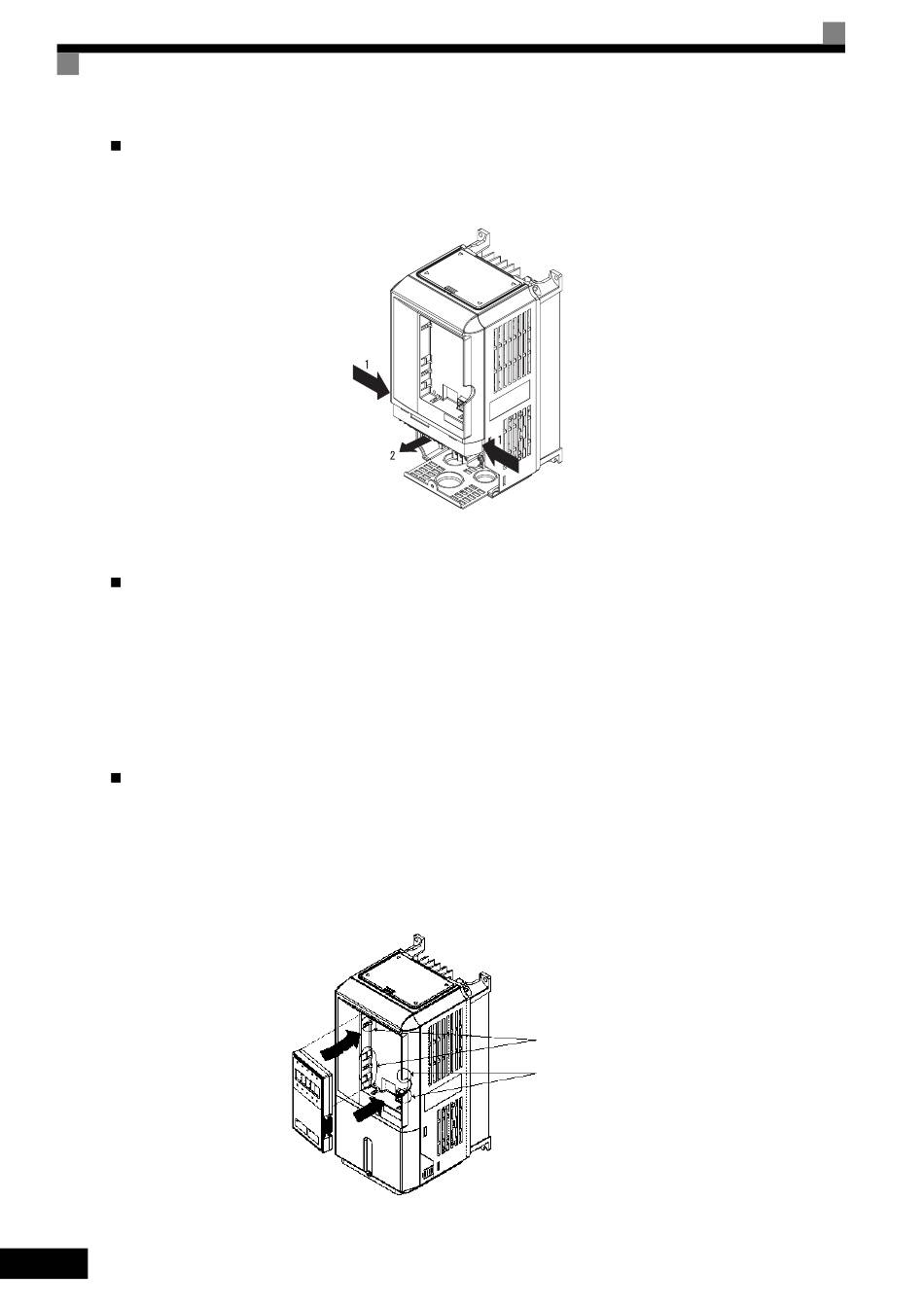

Fig 1.16 Démontage du capot avant (3G3RV-A4055 présenté ci-dessus)
1
2
Fig 1.17 Montage de l'opérateur digital
A
B
