Schémas des connexions standard

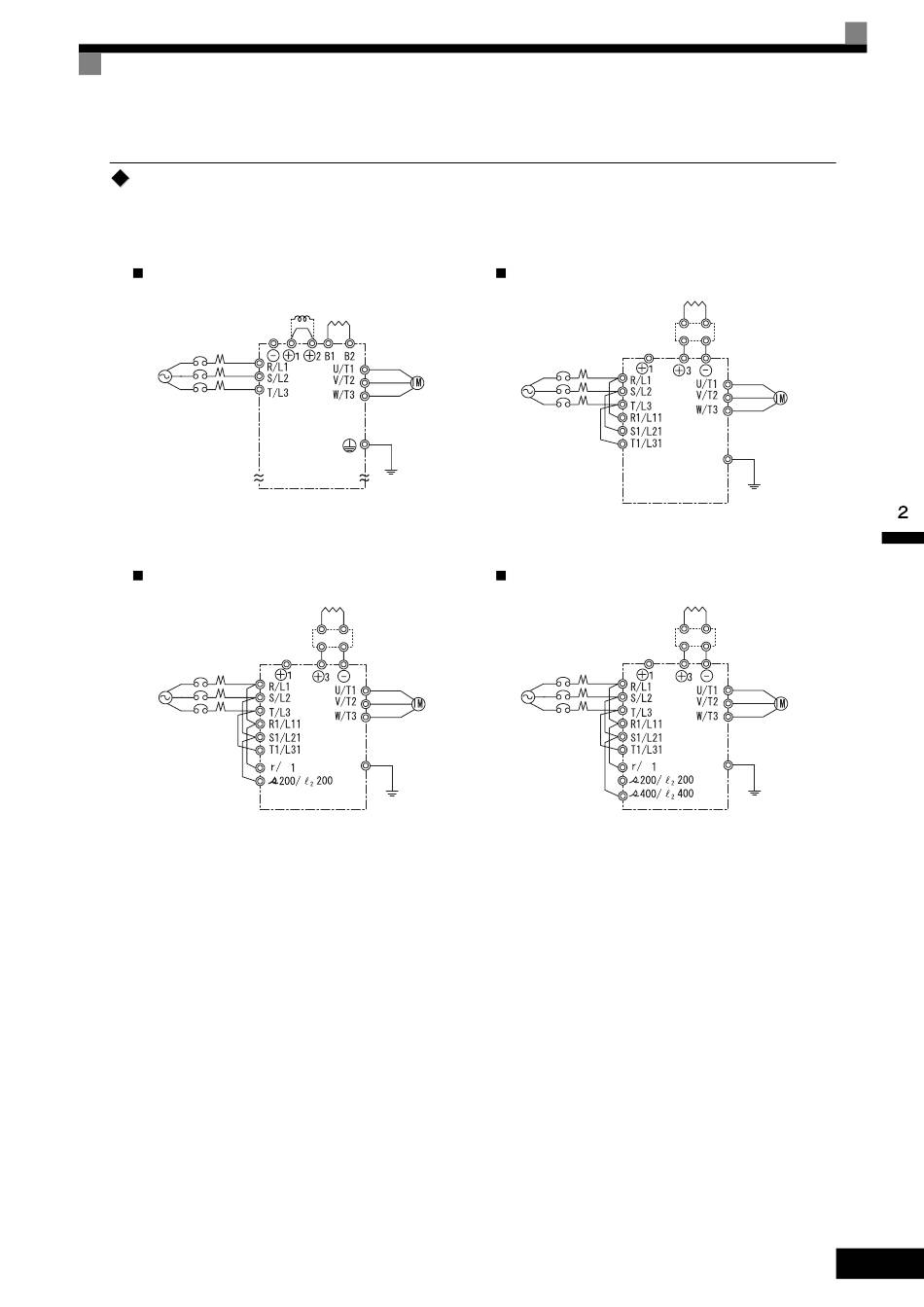

Les schémas des connexions standard du variateur sont illustrés à la Fig 2.8. Les connexions dépendent de
la capacité du variateur.
3G3RV-A2004 à A2185, A4004 à A4185
Bobine
d'inductance
c.c. (en option)
200 V c.a.
triphasé
(400 Vc.a.)
Veillez à enlever la barre du court-circuit avant de connecter la
bobine d'inductance c.c.
3G3RV-B2370 à B211K
200 Vc.a.
triphasé
l
La puissance de contrôle est alimentée de manière interne à partir de l'alimentation c.c. du circuit principal pour tous les modèles
de variateur.
Unité de résistance
de freinage (en option)
Unité de résistance de
freinage (en option)
Unité de freinage
(en option)
Fig. 2.8 Connexions des bornes du circuit principal
Câblage des bornes du circuit principal
3G3RV-B2220, B2300, B4220 à B4550
200 V c.a.
triphasé
(200 Vc.a.)
La bobine d'inductance c.c. est intégrée.
3G3RV-B4750 à B416K
400 Vc.a.
triphasé
l
Unité de résistance de
freinage (en option)
Unité de freinage
(en option)
Unité de résistance de
freinage (en option)
Unité de freinage
(en option)
