Fonctions individuelles

Cette section explique les différentes fonctions utilisées dans des applications spécifiques.

Utilisation de la fonction de temporisation

Les bornes d'entrée de contact multifonctions S3 à S7 peuvent être nommées bornes d'entrée de fonction de
temporisation et les bornes de sortie multifonctions M1-M2, M3-M4, M5-M6, P1-PC et P2-PC peuvent être
désignées comme bornes de sortie de fonction de temporisation. En définissant le temps de retard, vous pou-
vez éliminer les vibrations des capteurs et des interrupteurs.
Définissez l'un des paramètres compris entre H1-01 et H1-05 (sélection de fonction des bornes d'entrée
•
multifonctions S3 à S7) sur 18 (sélection de fonction de temporisation).
Définissez H2-01 sur H2-03 (sélection de fonction des bornes de sortie multifonctions M1-M2, M3-M4,
•
M5-M6, P1-PC et P2-PC) sur 12 (sortie de fonction de temporisation).
Paramètres connexes
Nom
Numéro
du para-
mètre
Affichage LCD
Temps de retard ON de la
fonction de temporisation
b4-01
Delay-ON Timer
Temps de retard OFF de la
fonction de temporisation
b4-02
Delay-OFF Timer
* Pour les modèles (-E).
Exemple de réglage
Lorsque le temps ON de l'entrée de fonction de temporisation est plus important que la valeur définie dans
b4-01, la sortie de fonction de temporisation est sur ON. Lorsque le temps OFF de l'entrée de fonction de tem-
porisation est plus important que la valeur définie dans b4-02, la sortie de fonction de temporisation est sur

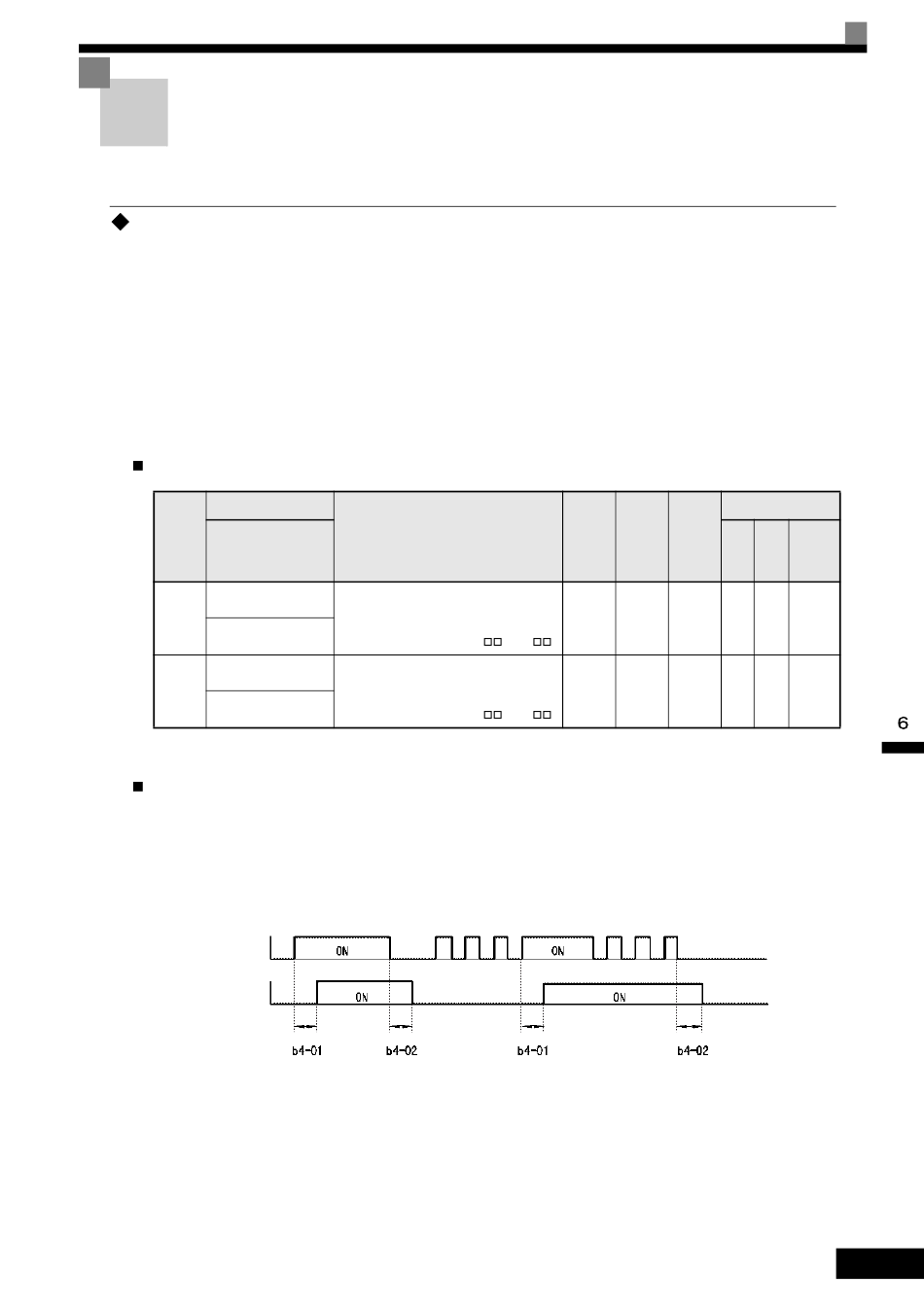

OFF. Un exemple de fonctionnement de la fonction de temporisation est fourni dans le diagramme suivant.
Entrée fonction
temporisation
Sortie fonction
temporisation
Fig. 6.74 Exemple de fonctionnement de la fonction de temporisation
Description
Définir le temps de retard ON de la sortie de
fonction de temporisation (zone morte) pour
l'entrée de fonction de temporisation en unités
de 1 seconde. Activé quand une fonction de
temporisation est défini dans H1- et H2-
Définir le temps de retard OFF de la sortie de
fonction de temporisation (zone morte) pour
l'entrée de fonction de temporisation en unités
de 1 seconde. Activé quand une fonction de
temporisation est défini dans H1- et H2-

Fonctions individuelles

Modifi-
cation
Plage
Réglage pen-
de
d'ori- dant
sélec-
gine fonc-
tion
tionne-
ment
0,0 à
300,0
0,0 s Non
(0,0 à
*
3000,0)
.
0,0 à
300,0
0,0 s Non
(0,0 à
*
3000,0)
.
Méthodes de
contrôle
Vecteur
V/f
en bou-
V/f avec
cle
PG
ouverte
A A A
A A A
123
