3-114 CIRCUIT D'ALIMENTATION (EFI)
Capteur de position de sous-papillon(code d'entretien 32)

Inspection de la tension de sortie

•
Mesurez la tension de sortie au niveau de l'UCE de la
même façon que pour l'inspection de la tension d'entrée.
Notez ce qui suit.

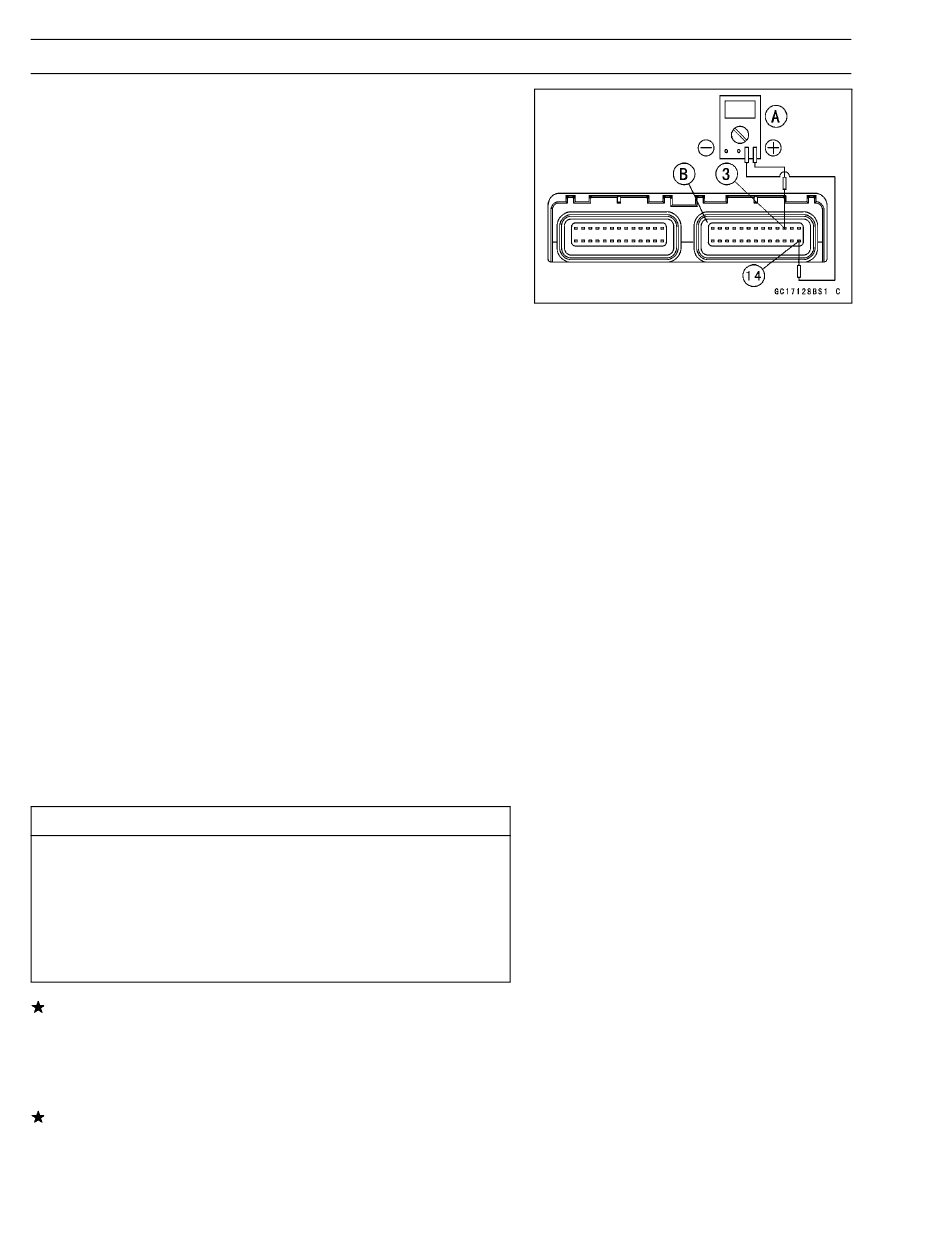

Voltmètre digital [A]
Connecteur [B]
Outil spécial -
Jeu d'adaptateurs modèle aiguillon :
57001–1457
Tension de sortie de capteur de position de sous-papillon
Connexions à l'UCE
Compteur (+) → Câble BR (borne 3)
Compteur (–) → Câble BR/BK (borne 14)
•
Positionnez le contacteur d'allumage sur ON.
•
Mesurez la tension de sortie lorsque la soupape de
sous-papillon a été manuellement ouverte ou fermée
complètement.
Tension de sortie au niveau de l'UCE
Standard :
○
Le capteur de position de papillon fonctionne correcte-
ment si les tensions suivantes sont obtenues :
• 1,08 VDC (ou légèrement supérieure) avec la soupape
de sous-papillon en position fermée.
• 4,60 VDC (ou légèrement inférieure) avec la soupape
de sous-papillon en position complètement ouverte.
PRECAUTION
Ne déposez pas ou ne réglez pas vous-même le cap-
teur de position de sous-papillon. Il a été réglé et
fixé avec précision en usine.
Ne laissez jamais tomber le capteur, spécialement
sur une surface dure. Un choc de ce genre peut
l'endommager.
Si la valeur de la tension de sortie est dans la plage de
valeurs standard, vérifiez que la mise à terre de l'UCE et
l'alimentation sont correctes (voir le chapitre correspon-
dant). Si la mise à terre de l'UCE et l'alimentation sont
correctes, remplacez l'UCE.
Si la valeur de la tension de sortie est largement hors de
la plage de valeurs standard (par ex., lorsque le câblage
est en circuit ouvert, la valeur lue est de 0 V), contrôlez à
nouveau la tension de sortie au niveau du connecteur de
capteur.
1,08 à 4,60 V DC (position
de soupape de sous-papillon
complètement ouverte à
complètement fermée)
NOTE
