PLAFONNIERS
Selon la position du plafonnier et l'équipement du
véhicule, l'éclaireur peut être équipé :
– d'un seul interrupteur d'éclaireur central,
– d'un interrupteur d'éclaireur central et d'un spot de
lecture,
– d'un interrupteur d'éclaireur central et de deux spots
de lecture,
– d'un interrupteur d'éclaireur central avec réglage de
l'intensité et de deux spots de lecture.

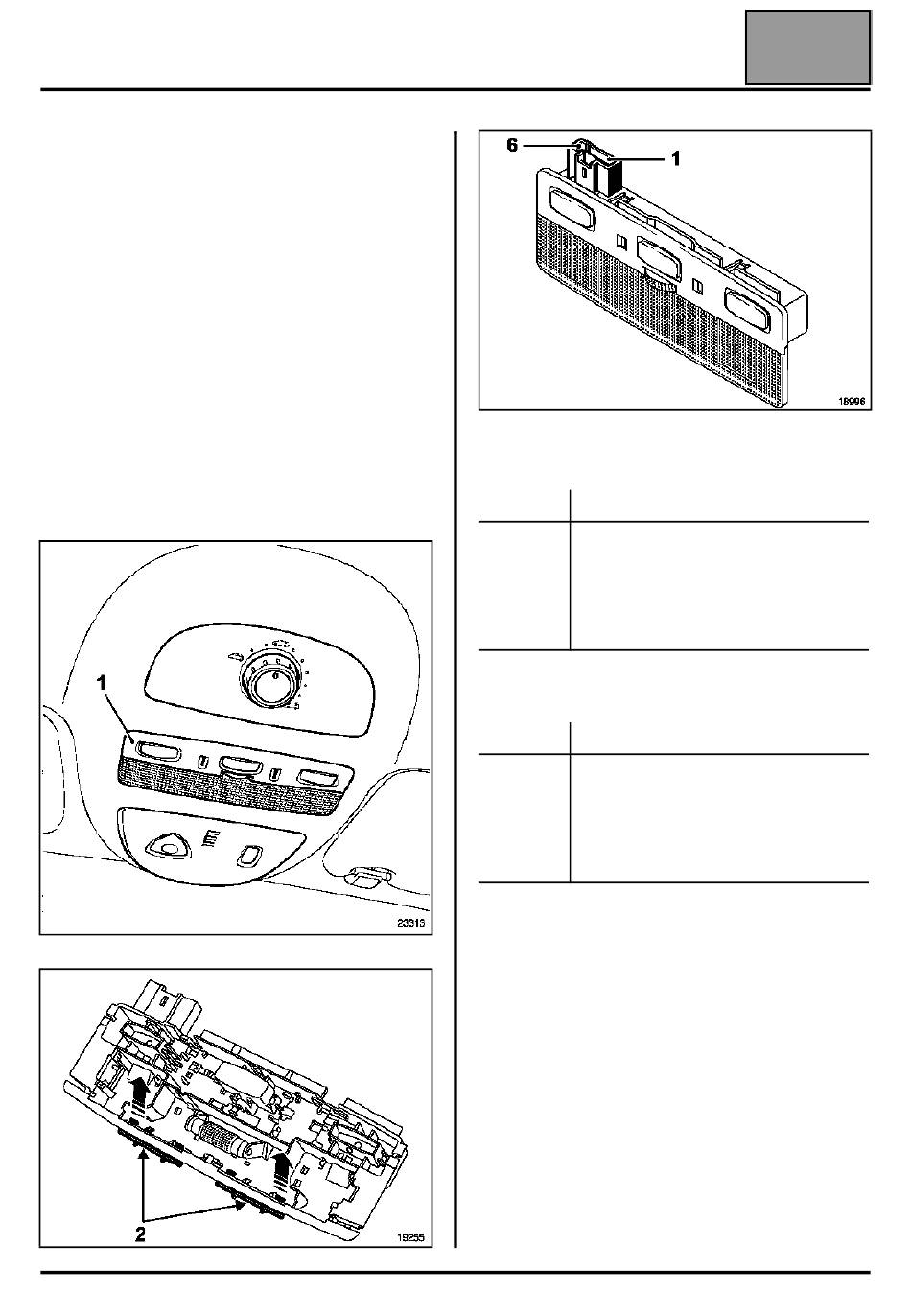

DEPOSE - REPOSE
Pour déposer le plafonnier de pavillon :
– déclipper le cache translucide (1),
– tirer les verrous de fixation (2),
– effectuer un mouvement de rotation pour dégager le
connecteur.
ECLAIRAGE INTERIEUR
Plafonnier
Plafonnier
81B-2
PLAFONNIER CENTRAL (le plus complet)
Voie
1
Non utilisée
2
Signal de l'Unité Centrale Habitacle
3
Liaison plafonnier arrière (rhéostat)
4
+ éclairage
5
+ permanent (avant contact)
6
Masse
PLAFONNIER ARRIERE (le plus complet)
Voie
1
Non utilisée
2
Signal de l'Unité Centrale Habitacle
3
Liaison plafonnier arrière (rhéostat)
4
+ éclairage
5
+ permanent (avant contact)
6
Masse
81B
Désignation
Désignation
Edition 2
