SYTEME TELEMATIQUE EMBARQUE
Aide à la navigation : Unité Centrale de Communication

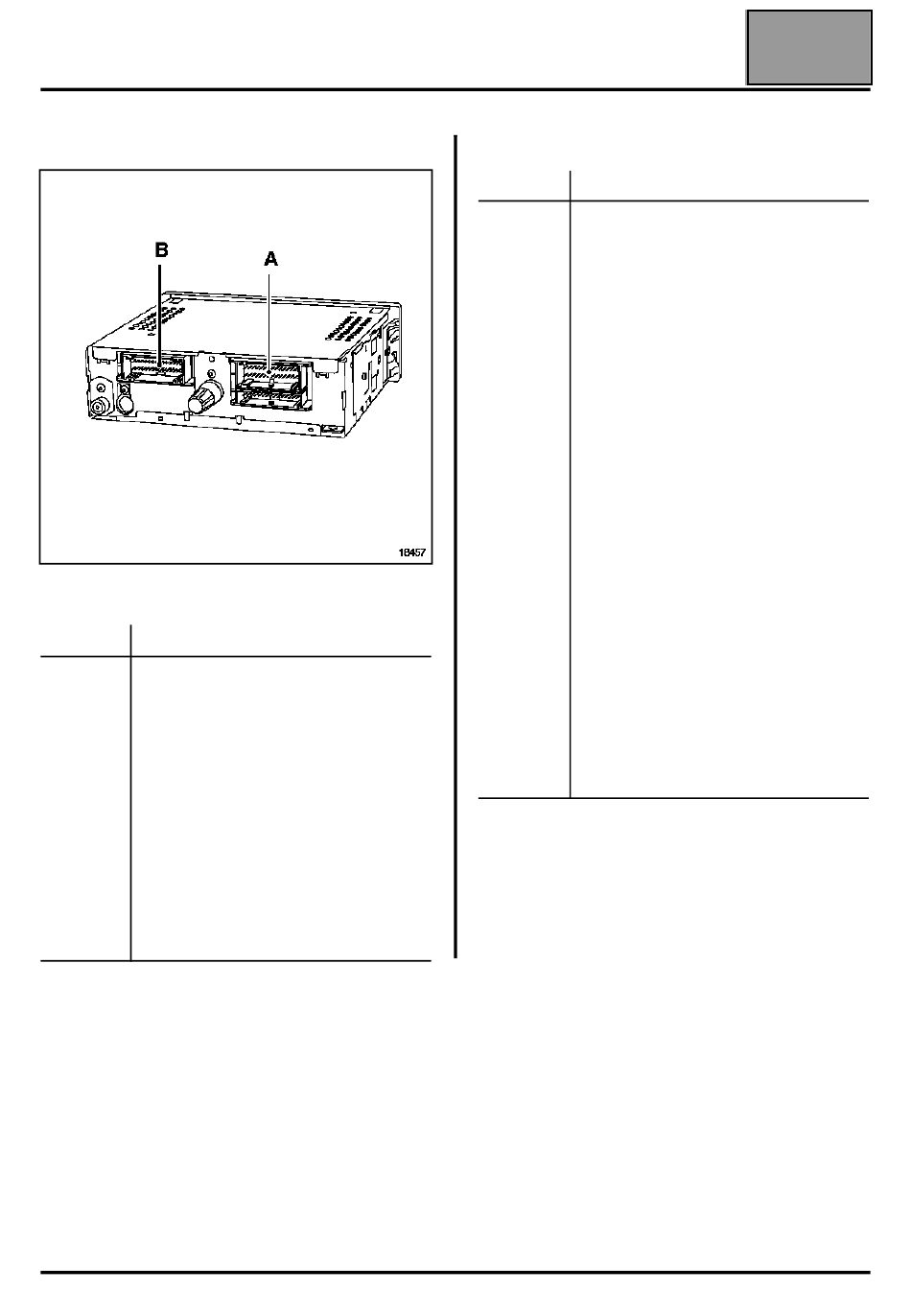

AFFECTATION DES CONNECTEURS
Connecteur (A) 15 voies (rouge)
Voie
1
Non utilisée
2
Non utilisée
3
Non utilisée
4
Non utilisée
Non utilisée
5
6
Non utilisée
7
Non utilisée
8
Non utilisée
9
Satellite de commande de l'autoradio
Satellite de commande de l'autoradio
10
11
Satellite de commande de l'autoradio
12
Satellite de commande de l'autoradio
13
Satellite de commande de l'autoradio
14
Satellite de commande de l'autoradio
15
Non utilisée
Désignation
Connecteur (B) 30 voies (gris)
Voie
Non utilisée
1
2
Sortie amplificateur d'antenne
Liaison multiplexée (multimédia)
3
4
Liaison multiplexée (multimédia)
5
Non utilisée
Non utilisée
6
7
Sortie marche-arrêt
Liaison audio calculateur
8
9
Liaison audio calculateur
10
Non utilisée
Non utilisée
11
12
Non utilisée
Non utilisée
13
14
Non utilisée
15
Non utilisée
Non utilisée
16
17
Non utilisée
Non utilisée
18
19
Non utilisée
20
Non utilisée
Non utilisée
21
22
Non utilisée
Non utilisée
23
24
Non utilisée
25
+ éclairage
Non utilisée
26
27
Marche - arrêt radio
Non utilisée
28
29
Non utilisée
30
Non utilisée
83C-3
83C
Désignation
Edition 2
