APPAREIL DE CHAUFFAGE AUTONOME

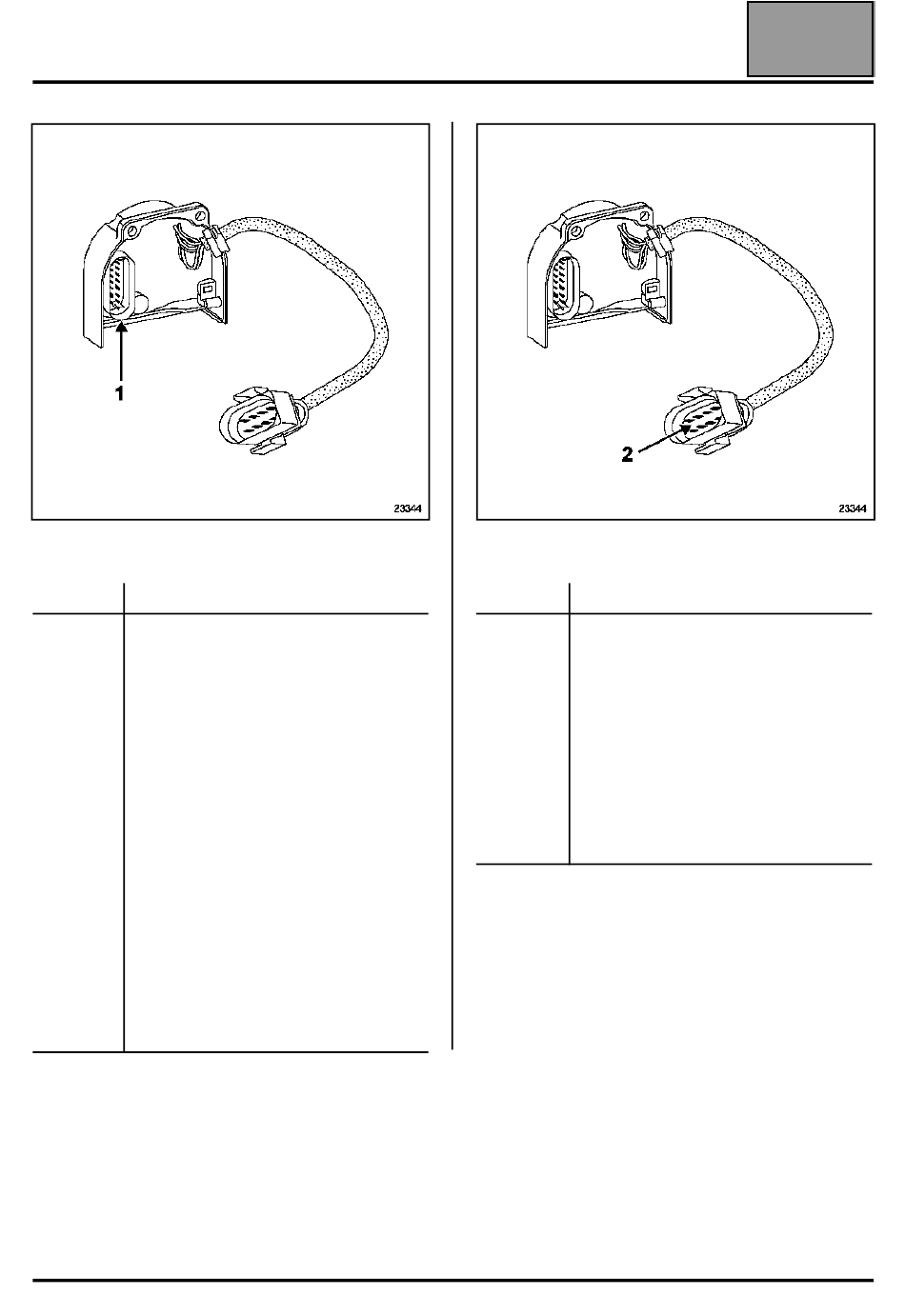

(1) Connecteur 14 voies
Voie
1
Détecteur de flamme
2
Détecteur de flamme
3
Commutateur de surchauffe
4
Commutateur de surchauffe
5
Sonde de température
6
Sonde de température
7
Non utilisée
8
Non utilisée
9
+ Bougie à incandescence
10
Non utilisée
11
Non utilisée
12
- Bougie à incandescence
13
+ Soufflerie
14
- Soufflerie
Affectation des voies
Affectation des voies
Désignation
(2) Connecteur 8 voies
Voie
1
+ 12 V
2
- Batterie
3
Non utilisée
4
+ Impulsion de la pompe de dosage
5
Diagnostic
6
+ Thermocontact
7
+ Après contact
8
Non utilisée
61B-10
61B
Désignation
