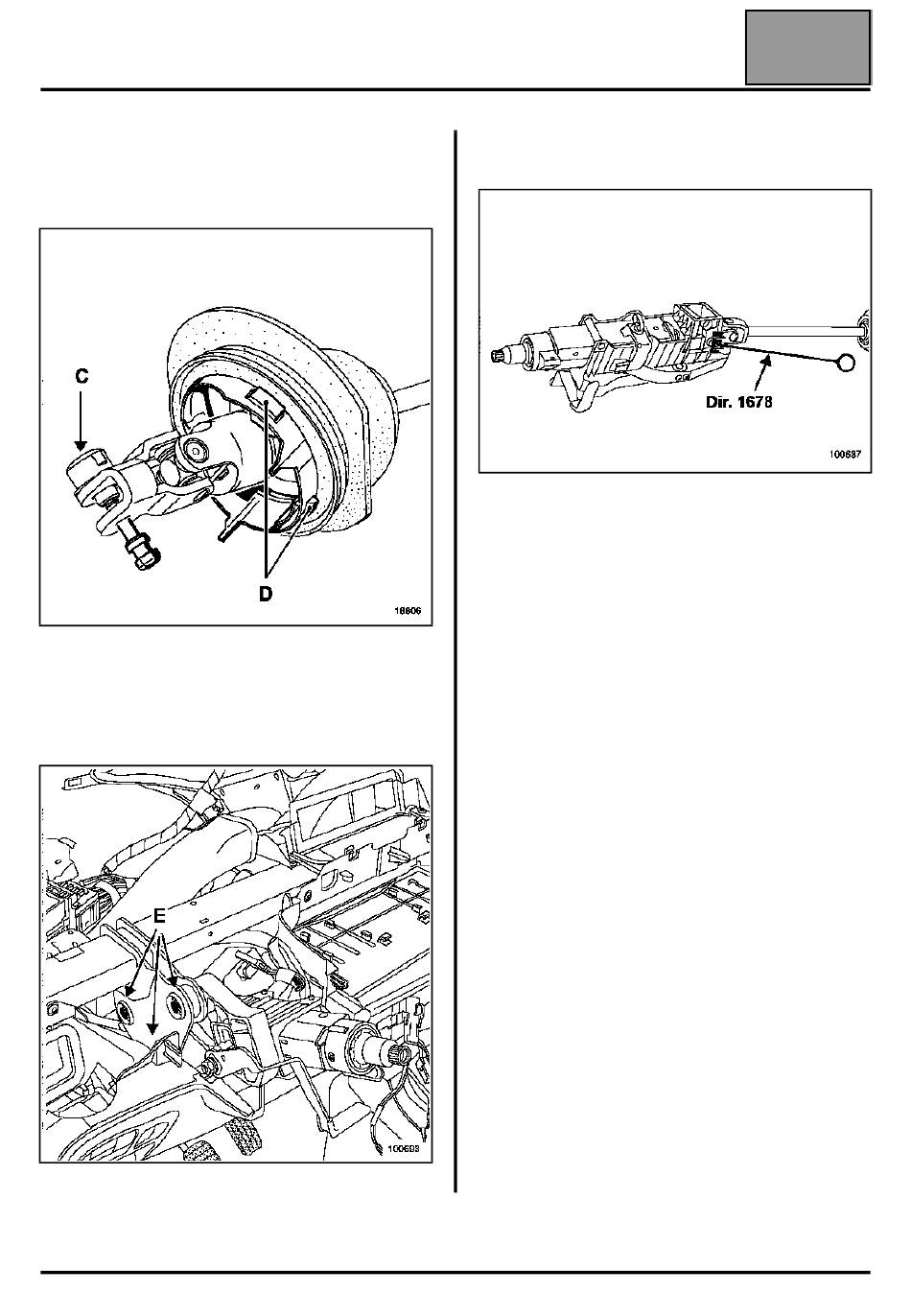

Déclipper le soufflet : trois clips (D) de la bague
blanche, situés à 120˚.
Pousser la bague en plastique dans l'habitacle.
Dans l'habitacle, laisser pendre le soufflet de colonne
de direction sur le tablier avant.
Déposer :
– les trois vis (E) de fixation de la colonne de direction,
– la colonne de direction.
DIRECTION ASSISTEE
Colonne de direction
Centrer et caler la colonne à l'aide de la cale de
colonne de direction Dir. 1678.
REPOSE
ATTENTION : la vis et l'écrou de chape de
direction, la vis de volant doivent être remplacés.
Serrer au couple préconisé.
Dans l'habitacle, introduire la chape rabattable dans
l'ouverture du tablier, au plus près de la queue de
pignon du boîtier de direction.
Placer l'ergot de la colonne dans la glissière de chape
de planche de bord.
Reposer :
– la colonne de direction,
– les trois vis de fixation de la colonne.
Aligner la flèche sur le soufflet de colonne de direction
et la flèche sur le tablier (sous le tapis de sol). Clipper
le soufflet de colonne de direction.
En cas de remplacement de la colonne de direction, la
vis, l'écrou de chape de boîtier de direction et la cale
sont prémontés.
Dans le compartiment moteur, aligner la chape
rabattable et la queue de pignon du boîtier de
direction.
Reposer l'écrou et la vis de chape.
Approcher l'écrou et la vis de chape jusqu'au frein filet.
Immobiliser l'écrou. Serrer la vis de chape au couple
préconisé.
36B-6
36B
Edition 2
