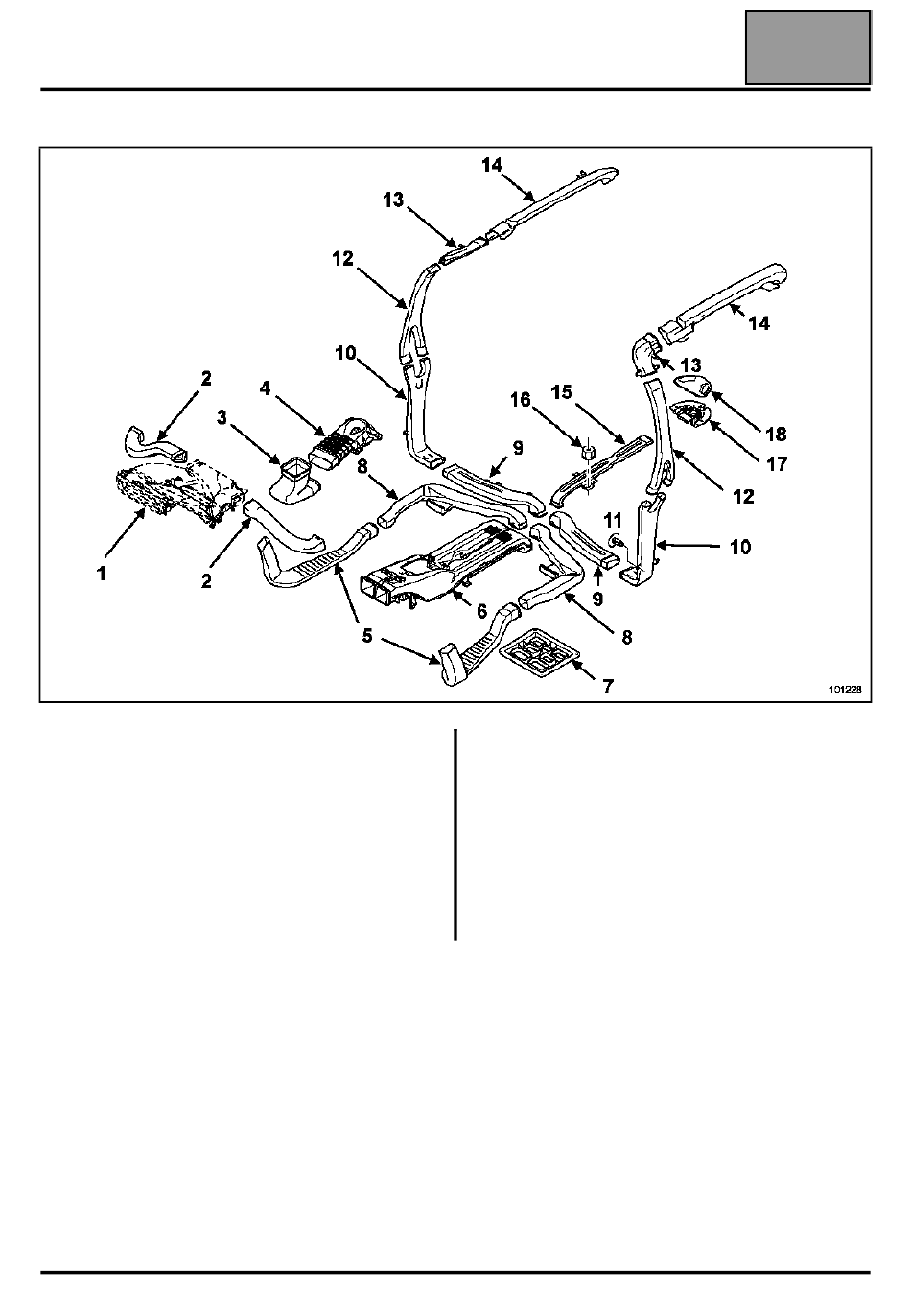

CONDUITS DE DISTRIBUTION D'AIR
1
Collecteur d'air habitacle
2
Conduit d'aération avant gauche et droit
3
Conduit intermédiaire d'entrée d'air
4
Entrée d'air du groupe motoventilateur
5
Conduit d'air de chauffage aux pieds gauche et
droit
6
Conduit de dégivrage de la ventilation avant
7
Interface entre le conduit d'air et le boîtier de
climatisation
8
Conduit d'air de chauffage milieu gauche et droit
9
Conduit d'air arrière gauche et droit de plancher
CHAUFFAGE
Désignation des pièces
Désignation des pièces
10 Conduit d'air arrière gauche et droit pied milieu
11 Rivet en plastique
12 Conduit d'air arrière gauche et droit pied milieu
13 Conduit d'air coudé gauche et droit
14 Conduit d'air plafonnier gauche et droit
15 Conduit de chauffage aux pieds des places arrière.
16 Ecrou
17 Sortie de chauffage aux places arrière
18 Aérateur de chauffage des places arrière
61A-7
inférieur
supérieur
61A
Edition 2
