DEPOSE
La dépose du bloc optique est nécessaire pour
déposer l'actionneur :
– sur certaines motorisations en cas de lampes
halogènes,
– en cas de lampes au Xénon.
Tourner l'actionneur d'un huitième de tour vers
l'extérieur pour le dégager du bloc optique.
Désaccoupler la rotule de la parabole en basculant
légèrement l'actionneur.
REPOSE
Maintenir la parabole vers l'arrière de l'optique en tirant
sur le culot de la lampe.
Encliqueter la rotule dans l'agrafe du projecteur.
Positionner l'actionneur sur le bloc optique.
Tourner l'actionneur d'un huitième de tour vers
l'intérieur pour l'engager dans le bloc optique.
IMPORTANT :
Après avoir reposé les actionneurs, il est nécessaire de
procéder au réglage des projecteurs (voir chapitre 80B
"Réglage des projecteurs").
Pour l'initialisation du système à lampes au xénon, voir
chapitre 80C "Lampes au Xénon".
PROJECTEURS AVANT
Actionneurs
Actionneurs

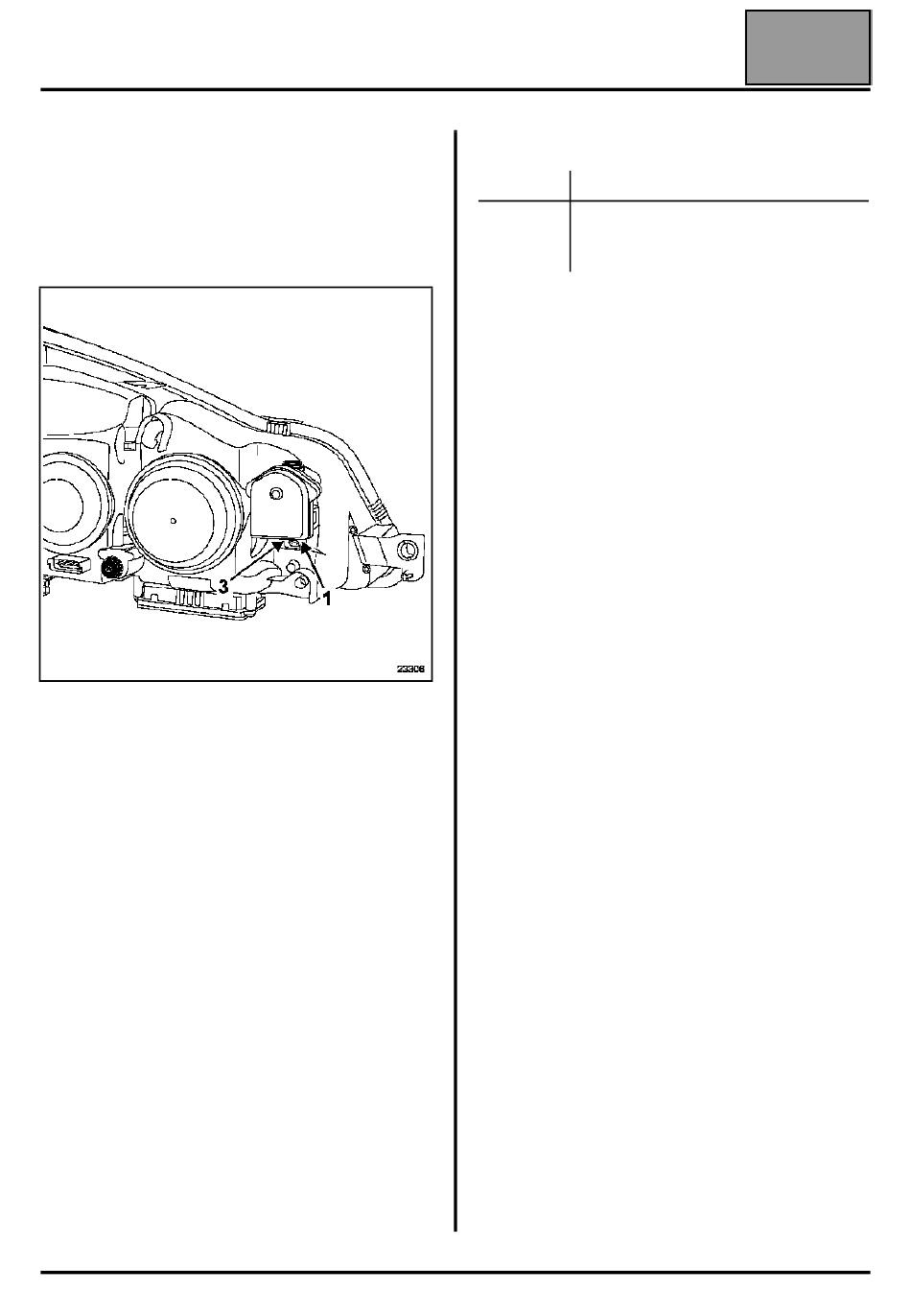

BRANCHEMENT
NOT A :
Les actionneurs des optiques équipés de lampes au
Xénon sont spécifiques.
Le repérage des voies est inversé sur les actionneurs
pour lampes halogènes et lampes au Xénon.
80B-11
Voie
Désignation
1
Masse
2
Commande actionneur
3
Alimentation
80B
Edition 2
