Couples de serrage
vis de roue
écrou de rotule de direction
contre-écrou de réglage du
parallélisme
rotule axiale
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Mettre le contact pour déverrouiller la colonne de
direction.
Au cours de cette opération, le boîtier de direction
n'est pas déposé.
Débrancher la route de direction à l'aide de l'outil
T. Av. 476.
Desserrer le contre-écrou de réglage du parallélisme.
Repérer le nombre de tours de filets en prise (pour
prérégler le parallélisme à la repose).
Maintenir la rotule axiale à l'aide d'une clé plate.
Déposer :
– la rotule de direction,
– les colliers métalliques de maintien de soufflet,
– le soufflet.
ENSEMBLE DE LA DIRECTION
ENSEMBLE DE LA DIRECTION
Rotule axiale
Rotule axiale
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1305-01 Outil de dépose – repose de rotule
axiale
Dir. 1306-03 Outil de blocage du barreau de
direction
T. Av. 476
Extracteur de rotule
13 daN.m
3,7 daN.m
2 daN.m
5 daN.m
36A-1
136A

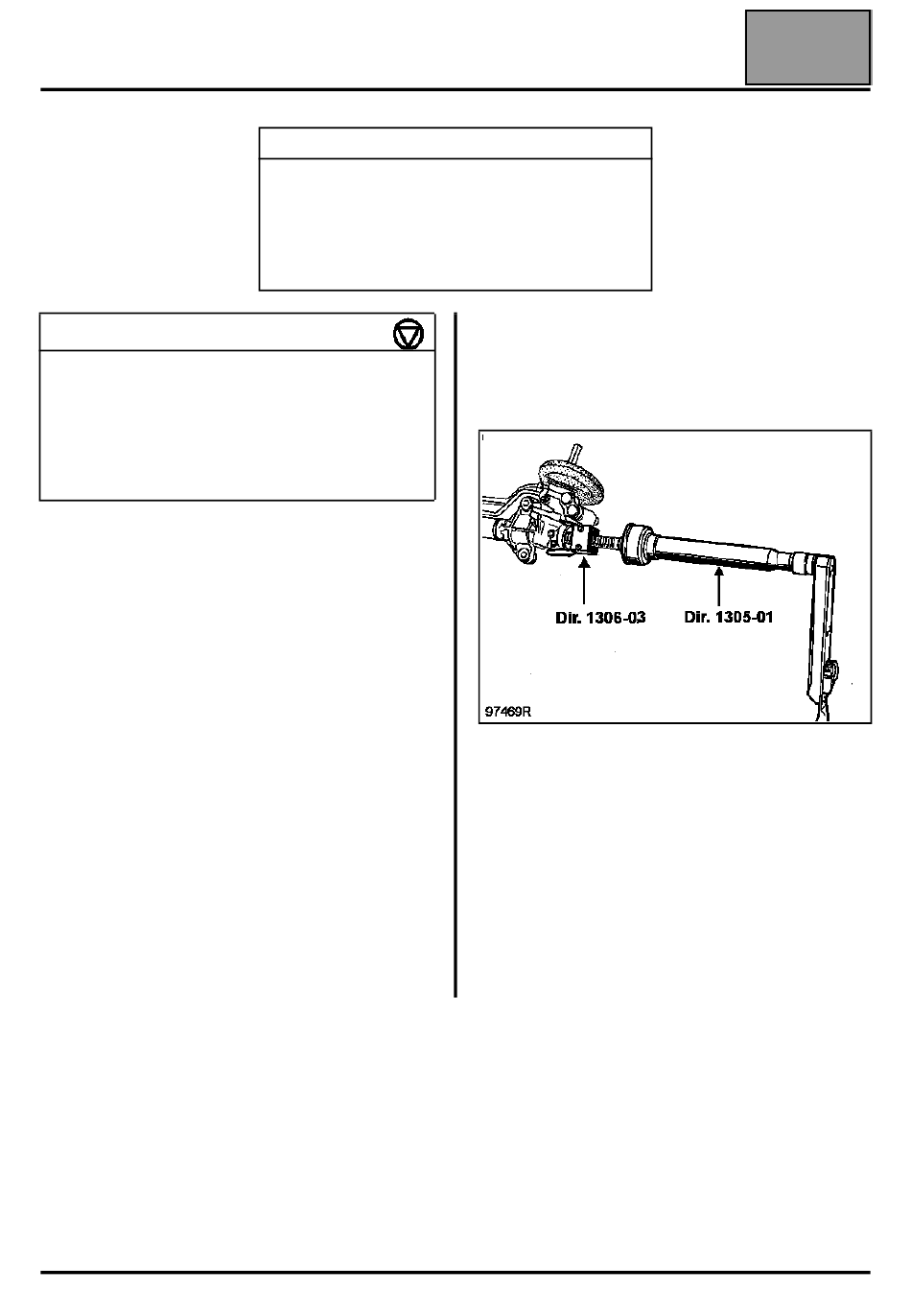

Mettre en place l'outil Dir. 1306-03 sur la denture du
barreau, côté valve.
Dans cette position, débloquer la rotule axiale à l'aide
de l'outil Dir. 1305-01.
36A
Edition 2
