Carter De Réservoir - Stihl MS 270 Manuel De Réparation

1

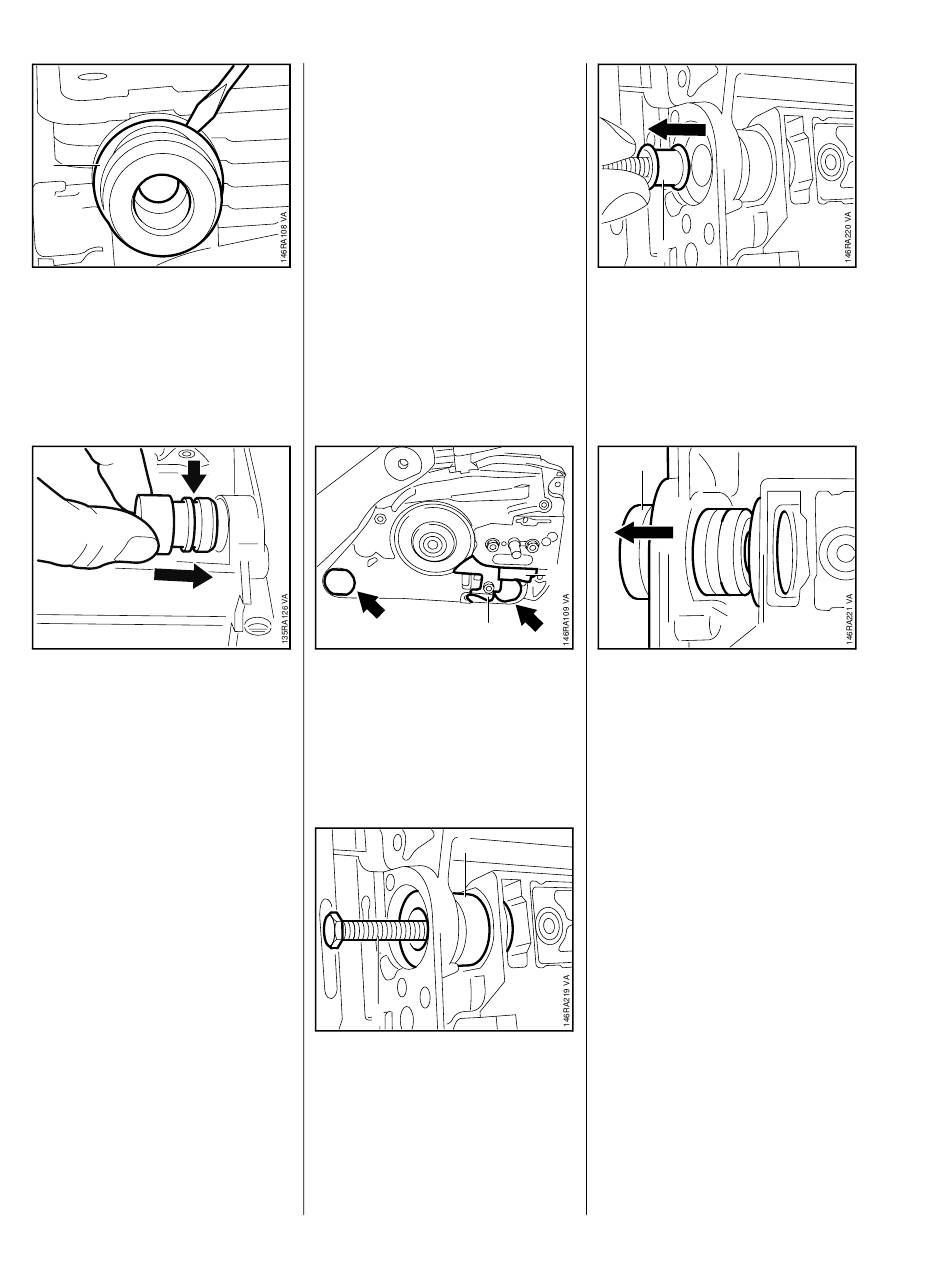

À l'aide d'un tournevis à lame
plate, chasser le butoir
annulaire (1) de son logement
dans le carter de vilebrequin.
Montage
– Enduire le butoir annulaire, à
l'extérieur et à l'intérieur, avec du
produit d'emmanchement STIHL
Einpressfluid, voir 14.
Enfoncer le butoir annulaire
jusqu'à ce que la rainure circu-
laire (flèche) se prenne par-
dessus le chanfrein du carter.
– Présenter les douilles avec la
surface lisse en premier et les
emmancher jusqu'en butée.
Poursuivre l'assemblage dans
l'ordre inverse.
62
9.2.2 Carter de réservoir
Démontage
– Démonter le couvercle de
pignon.
– Démonter le dispositif de coupe,
en mettant des gants de protec-
tion – risque de blessure !
1
Démonter l'arrêt de chaîne (1),
voir 5.2.
En faisant levier avec un tourne-
vis, dégager le coulisseau (2) et
le bouchon (flèches) des butoirs
annulaires.
2
1
Visser une vis (1) M6 dans la
douille qui se trouve dans le
butoir annulaire (2).
1
Extraire la douille (1) en tirant sur
la vis.
– Dévisser la vis de la douille.
1
2
2
Extraire le butoir annulaire (1) du
logement (3) sur carter de réser-
voir et du logement (2) sur carter
de vilebrequin.
– Répéter la même procédure
(visser une vis M6 dans la douille,
extraire la douille en tirant sur la
vis puis extraire le butoir annu-
laire) sur le deuxième butoir
annulaire du carter de réservoir.
3
MS 270, MS 280
